Earthworks ICON - OBS Studio で使用する方法について

Earthworks ICON - OBS Studio で使用する方法について

ICONはUSBで接続するマイクのため、PCに繋ぐことでそのままOBS Studioへマイク音声を入力することが可能です。
このページでは、ICONを使用するためのOBS Studioの設定を紹介します。
(OBS Studioは弊社取扱製品ではないため、機能について弊社からお答えすることはできません)

1. ICONがPCに認識されていることを確認する

OBS Studioは、お使いのPCに音声デバイスとして認識されている機器を使用することが可能です。
アプリケーションを起動する前に、PCにICONが認識されているか確認してください。

- Windows PCの場合(本ページではWindows10を使用する場合の案内を掲載します)

右下のスピーカーアイコンを右クリックし、"サウンドの設定を開く"を選択します。

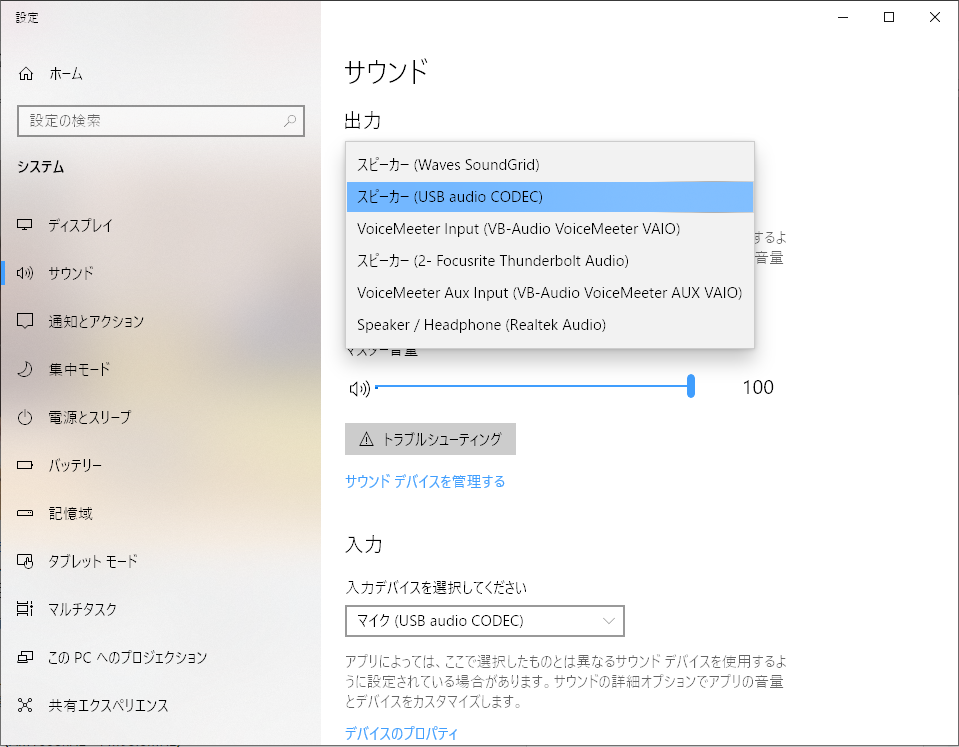

すると下記画像のような音声の入出力デバイスに関する設定画面が表示されるので、出力デバイスおよび入力デバイスを"USB Audio Codec"に設定してください。

※設定画面にデバイス名として"ICON"は表示されません

設定後、PCからの音声がICONに搭載されているイヤフォンジャックから出力されるようになります。


- Mac PCの場合

ディスプレイ右上にあるスピーカーアイコンをクリックし、""サウンド環境設定..."を選択します。



サウンドに関する詳細設定のウィンドウが開かれるので、出力タブおよび入力タブでそれぞれ"USB Audio Codec"を選択してください。
※設定画面にデバイス名として"ICON"は表示されません

設定後、PCからの音声がICONに搭載されているイヤフォンジャックから出力されるようになります。
"選択した装置の設定"から入出力音量が確認できるので、こちらで適切な音量となるよう本体のゲインノブ(※入力のみ)と合わせて調整してください。

2. OBS StudioにICONの入力音声を出力する

※OBS Studioの設定はWindows 10を使用して説明します

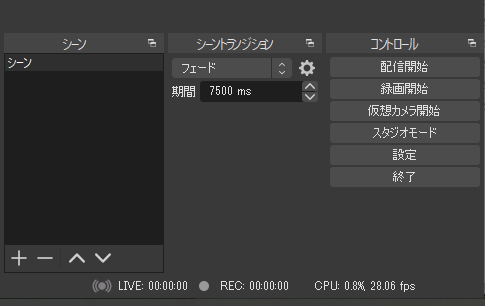

OBS Studioを起動し、右下のコントロールメニューから"設定"を開きます。


設定画面を開き、左側の音声タブを開くとOBS Studioで使用するデスクトップ音声(PC音声)やマイク音声を選択することができます。
こちらのマイク音声のいずれかに"USB Audio Codec"を指定してください。

左下のメニューにマイク音声が表示され、音声が入力されていることを確認してください。


これで設定は完了です。
OBS Studioに音声が入力されない場合は、本体の音声入力がミュートされていないか確認してください。
音声入力のミュートは、本体ゲインノブを押すことで解除できます。

WindowsでDAW等にICONの音声を収録する方法については、下記ページを参考にしてください。

ケーブルを取り替える、本体を接続し直す等を行なってももPCにICONが認識されない場合は、問い合わせフォームからご連絡ください。
