Symphony I/O MkIIでサポートされる旧I/Oモジュール

Symphony I/O MkIIでサポートされる旧I/Oモジュール

下記は、Symphony I/O MkIIでサポートされている旧Symphony I/Oモジュールです。

Symphony I/O MkII発売後にリリースされたMkIIモジュールは、Symphony I/O MkIIシャーシに対応しています。

Symphony I/O MkIIでサポートされる旧I/Oモジュール

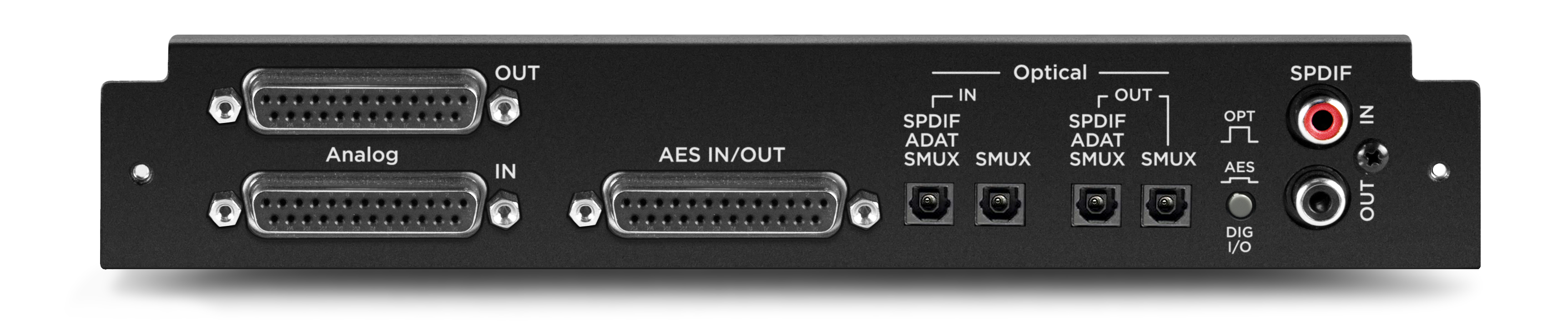

8x8 AES/OPT



8x8 AES
8x8 OPT

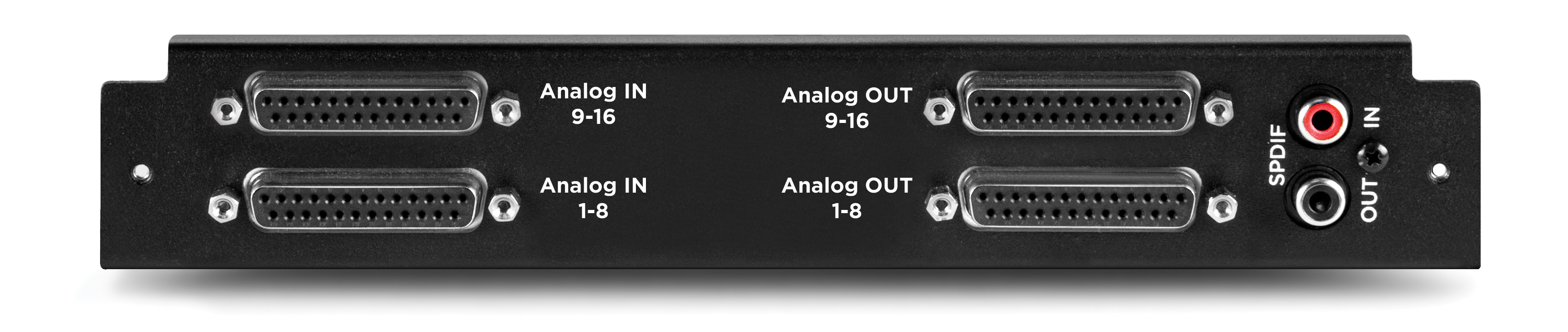

16x16 Analog In/Out (original)

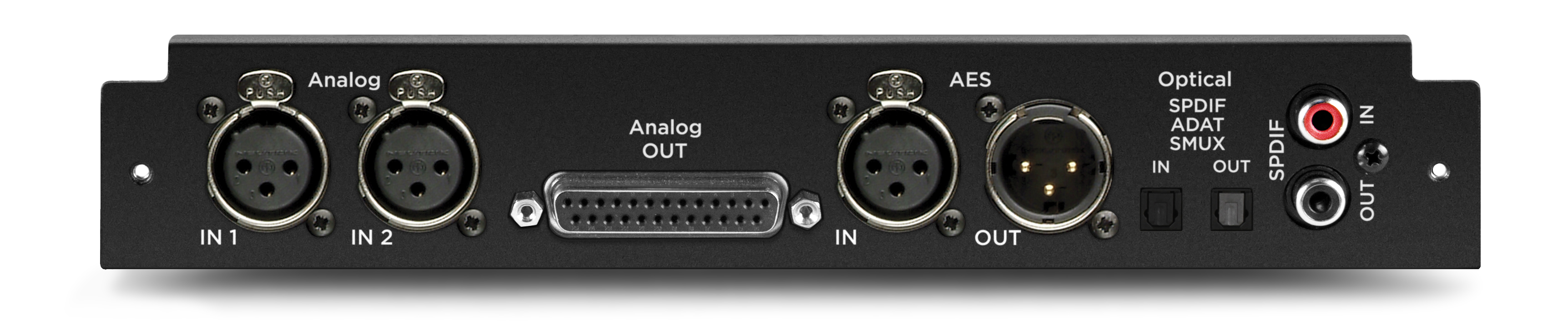

2x6

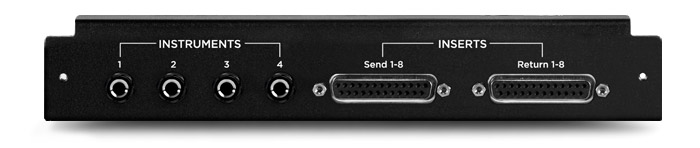

8MicPre


Symphony I/O MkIIでサポートされない旧I/Oモジュール


16 Analog In/Digital Out

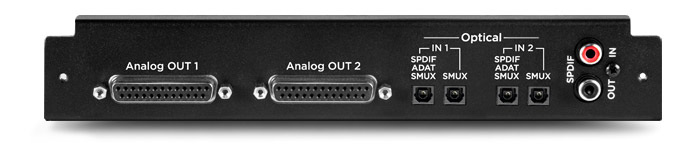

16 Digital In/Analog Out



スロットに関する注意

ThunderboltモードでSymphony I/O MkIIを使用する場合、プライマリースロットとセカンダリースロットに装着するモジュールに制限はありません。例外はMicPreモジュールをで、8x8(全バージョン)または16x16 Analog In/Out(オリジナルまたはMkII)はプライマリスロットに、MicPreモジュールはセカンダリスロットにインストールする必要があります。

ProTools HDモードのSymphony I/O MkIIでは、2x6モジュールを他のモジュールと一緒に使用する場合、必ず2x6モジュールをセカンダリースロットに装着する必要があります。

例:8x8モジュールと2x6モジュールがある場合、ProTools HDモードでSymphony I/O MkIIの装着時には、8x8モジュールをプライマリー、2x6モジュールをセカンダリースロットにインストールする必要があります。
