Symphony I/O Mk II、およびSymphony I/OモジュールのD-Subコネクター のピン配列の仕様は下記のとおりです。

アナログ入出力、インサートセンドリターン

アナログ入出力、インサートセンドリターンではTASCAM配列となります。

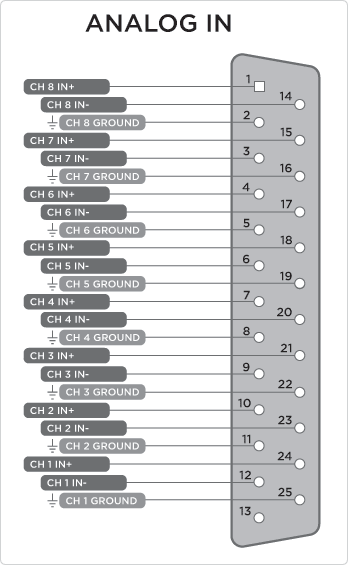

ピン配列: Analog IN、INSERTS RETURN 1-8 (Mic Pre I/O Module)

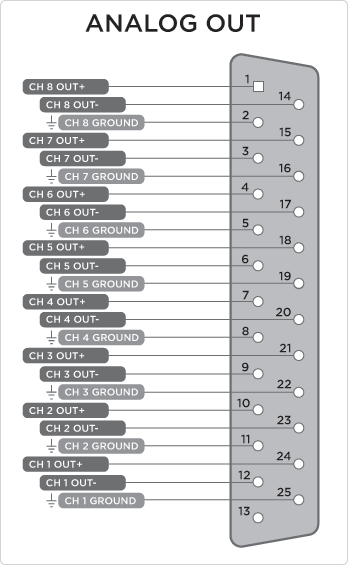

ピン配列: Analog OUT、 INSERTS SEND 1-8 (Mic Pre I/O Module)


AESデジタル入出力

AESデジタル入出力ではYAMAHA配列となります。

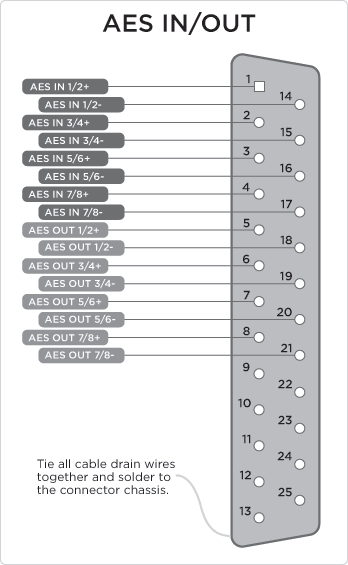

ピン配列: AES IN/OUT (Yamaha pinout)
