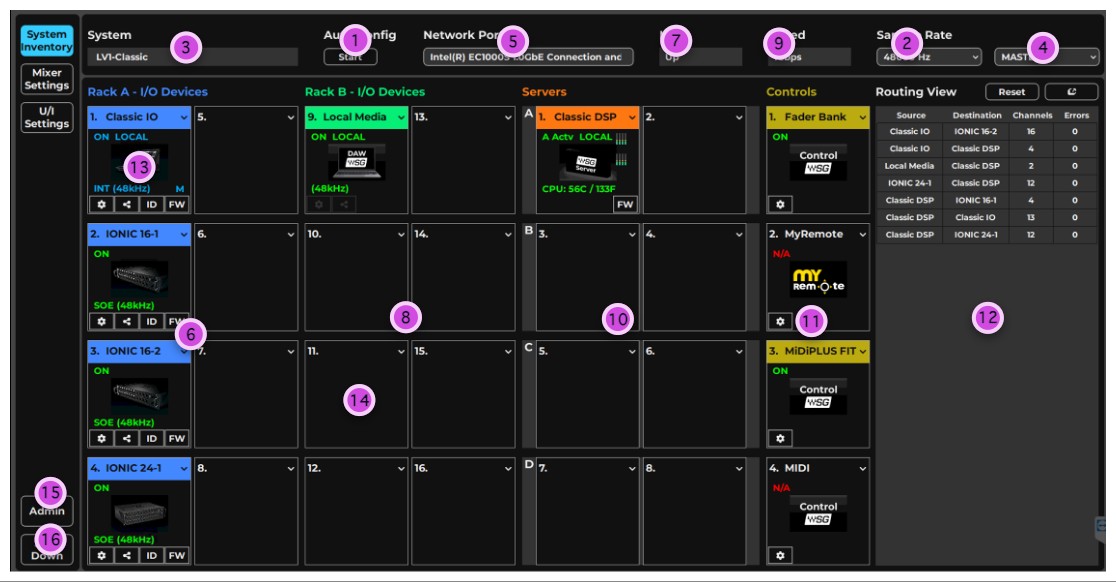

Auto-Config START：自動構成のためのアサイン開始（Start Assignment）ルーチンを開始します。LV1 Classic の起動時には、16 チャンネルのオンボード I/O が自動的にアサインされます。このルーチンは、ステージボックスなどの外部 I/O デバイスを追加します。
Sample Rate 選択メニュー：ミキサーがサンプルレートマスターの場合に、システムのサンプルレートを設定します。ウィンドウには、システムのサンプルレートが表示されます。ミキサーがサンプルレートスレーブの場合、このメニューは無効になります。サンプルレートを設定できるのはマスターモードのときだけだからです。
System（表示のみ）：使用している LV1 Classic システムを識別して表示します。複数の LV1 Classic がネットワークを共有するマルチ LV1 スーパーシステム（複数のシステムを統合したネットワーク）で作業する場合に関係します。システム名は Admin キオスクで変更できます。
Sample Rate の Master/Slave セレクター：ミキサーをサンプルレートマスターにするかスレーブにするかを設定し、システムのサンプルレートの決まり方を決定します。
Network Port（表示のみ）：内部ネットワークで使用している SoundGrid ネットワークポートを識別します。
Rack A — I/O Devices：I/O ラック A には、最大 8 台の I/O デバイスをアサインできます。ハードウェアデバイス、ソフトウェア I/O（ドライバー）、またはその両方を組み合わせて使用できます。
Link（表示のみ）：eMotion LV1 ソフトウェアを実行しているコンピューターへの内部 Ethernet 接続のステータスを表示します。オプション：UP／DOWN／INVALID
Rack B — I/O Devices：I/O ラック B はラック A と同じもので、追加の I/O デバイスのアサインに使用します。
Speed（表示のみ）：SoundGrid ネットワークの速度を表示します。オプション：100 Mb/sec、1 Gb/sec、N/A
Servers ラック：SoundGrid サーバーをラックにアサインします。最初にアサインしたサーバーがプライマリーサーバーになり、追加したサーバーは冗長サーバー（「RSGS」と表示）になります。プライマリーサーバーが故障すると、冗長サーバーが自動的に引き継ぎます。
Controls（コントロールプロトコルのラック）：Controls ラックでは、コントロールサーフェスデバイスをアサインします。
Routing View パネル：ネットワーク接続のステータスを表示します。各行は、2 台のデバイス間、またはデバイスとメインサーバー間の一方向のパッチを表します。このパネルはフローティングにして、任意の位置に移動できます。
割り当て済みのデバイススロット：スロットにデバイスをアサインすると、ここにそのアイコンが表示されます。アイコンには、デバイスに関する情報が含まれています。
空のデバイススロット：何もアサインされていないスロットには「Add Device」と表示されます。
ADMIN：Admin をクリックすると LV1 を終了し、Admin キオスクを開きます。システムの構成、アップデート、トラブルシューティングに使用します。
SHUT DOWN：デバイスのシャットダウン手順を開始します。シャットダウンの前に、現在のセッションを保存するよう求めるメッセージが表示されます。

System Inventory ページは、I/O、サーバー、ドライバー、コントローラーのアサインと管理に使用します。ページの上部ではネットワークのステータスを扱い、デバイスは下のラックでアサインします。

System Inventory ページの表示とコントロール

このセクションでは、System Inventory ページのコントロールとメニュー項目について説明し、続いて System Inventory ページを使用してミキサーをセットアップする例を示します（「Setup ＞基本的なミキサーのセットアップの構成」）。

自動構成

LV1 Classic を起動すると、16 チャンネルのオンボード I/O が自動的にアサインされます。ステージボックスなどの外部 I/O デバイスは、手動で、またはアサイン開始（Start Assignment）ルーチンを使用して追加できます。

リアパネルの Ethernet スイッチに外部 I/O デバイスを接続します。
Start をクリックし、次に Add をクリックします。現在の接続を維持したまま SoundGrid ネットワークをスキャンし、新しいデバイスを追加します。

新しい I/O は、パッチ内で既存の I/O の後ろに表示されます。
新しい I/O は、最初は元の I/O のスレーブになります。

（「Setup ＞ System Inventory ページの使用＞基本的なミキサーのセットアップの構成」）

System

使用している LV1 Classic システムを識別して表示します。これは、複数の LV1 Classic がネットワークを共有するマルチ LV1 スーパーシステムで作業している場合に関係します。システム名は Admin キオスクで変更できます。

Link（表示のみ）

eMotion LV1 ソフトウェアを実行しているコンピューターへの内部 Ethernet 接続のステータスを表示します。

オプション：UP／DOWN／INVALID　Speed（表示のみ）：SoundGrid ネットワークの速度を表示します。オプション：100 Mb/sec、1 Gb/sec、N/A

Sample Rate のコントロール

Sample Rate の Master/Slave ステータスセレクター

ミキサーをサンプルレートマスターにするかスレーブにするかを設定します。これにより、システムのサンプルレートの決まり方が決まります。

Sample Rate 選択メニュー

ミキサーがサンプルレートマスターの場合に、システムのサンプルレートを設定します。Sample Rate ウィンドウには、システムのサンプルレートが表示されます。ミキサーがサンプルレートスレーブの場合、このメニューは無効になります。サンプルレートを設定できるのはマスターモードのときだけだからです。

対応サンプルレート：44.1 kHz、48 kHz、88.2 kHz、96 kHz

クロックマスターデバイスのサンプルレートは、ミキサーが Sample Rate Master モードと Slave モードのどちらであっても、そのデバイスのコントロールパネルからいつでも設定できます。サンプルレートについては、この章の後半で説明します（5.3 I/O 共有の「サンプルレートマスターとサンプルレートスレーブ」）。

Admin をクリックすると LV1 を終了し、Admin キオスクを開きます。システムの構成、アップデート、トラブルシューティングに使用します。

デバイスラック：ネットワークデバイスの構成と管理

デバイスラックは、ネットワーク上で使用できるハードウェアおよびソフトウェアの I/O、サーバー、コントローラーのアサインとコントロールに使用します。これらのラックを使用して、新しい構成をセットアップしたり、自動構成されたセットアップを変更したりします。

デバイスラック A と B

ラック A と B では、ハードウェアおよびソフトウェアの I/O デバイスをミキサーにアサインします。ラック A と B はどちらも同じように使用でき、便宜上分かれているだけです。たとえば、一方のラックを FOH 用に、もう一方をモニタリング用に使うエンジニアもいます。

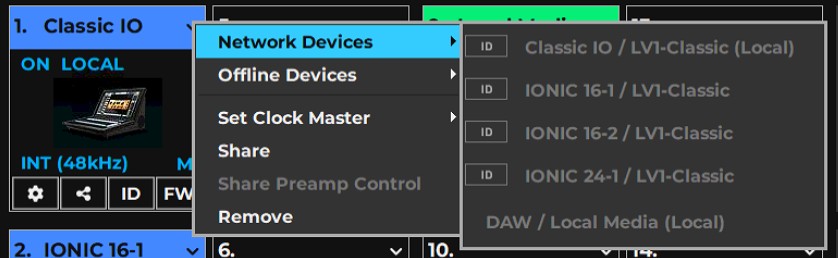

ラックは 8 つのスロットで構成され、各スロットに I/O デバイスを 1 台入れることができます。ラックスロットの矢印をクリックすると、ミキサーの SoundGrid ネットワークに含まれるデバイスのドロップダウンメニューが開きます。

使用可能なデバイスは通常の書体で表示されます。アサインできないデバイスはグレー表示になります。
Network Devices リストには、接続されている SoundGrid ネットワーク内のデバイスが表示されます。デバイスを選択して、デバイススロットにアサインします。
Offline Devices は、プリプロダクションや、まだ接続されていないデバイスのルーティングとパッチを準備する必要がある場合に使用します。このリストには、SoundGrid 対応のすべてのデバイスが表示されます。

ラックスロットの番号によって、Patch ウィンドウや一部のドロップダウンメニューでのデバイスの順序が決まります。デバイスの順序は重要ではありませんが、一方のラックを PA デバイス用に、もう一方をモニタリング用にするエンジニアもいます。

デバイス名の横にある ID ボタンをクリックすると、デバイスのフロントパネルの LED の色が変わり、物理的なユニットを識別できます。

I/O デバイスラックの表示とコントロール

アイコン自体とそのすぐ下には、いくつかのステータスインジケーターとボタンがあります。スロット内のテキストの色は、デバイスのマスター／スレーブのステータスを示します。

（青＝マスター、緑＝スレーブ、赤＝デバイスが使用できない、オレンジ＝共有デバイス）

インジケーター	取り得る値	説明
スロット番号	ラック A：1〜8、ラック B：9〜16	ラックスロットの番号を示します。I/O は、この順序で Patch ウィンドウに表示されます。
デバイス名	テキスト入力	製品名の後に番号が付いたものが初期設定の名前です。デバイス名を変更するには、名前ボックスをダブルクリックします。
デバイスメニュー	ドロップダウンメニュー	スロットへのデバイスの追加と削除、およびデバイスをクロックマスターに設定するのに使用します。
デバイスのステータス	On	デバイスはアクティブです。
	NA	デバイスは使用できません。考えられる原因：デバイスが別のシステムにアサインされている。デバイスまたはファームウェアが現在の SoundGrid Studio ソフトウェアと互換性がない。デバイスは以前このユーザーにアサインされていたが、現在は接続されていない。
	Offline	I/O を接続せずにオフラインでセッションを準備するため、仮想デバイスがこのラックスロットにアサインされています。セッションを完全なシステムで起動したときも、デバイスのパッチはすべて維持されます。
クロックソース	INT、SOE、AES、WC	このデバイスのクロックソースです。SoundGrid ネットワークは、Sync on Ethernet ネットワークで動作します。SOE 非対応のデバイスでも、場合によっては SOE デバイスに接続して SOE ネットワークに参加できます。
サンプルレート	44.1、48、88.2、96 kHz	デバイスのサンプルレートです。
クロックマスター	M（Master）／空白＝スレーブ	そのデバイスが SOE ネットワークのクロックマスターであることを示します。
コントロールパネルへのアクセス	歯車ボタン	クリックすると、デバイスのフローティングコントロールパネルが開き、プリアンプの調整、チャンネルの構成、クロックのコントロールを行えます。詳しくは、I/O デバイスのメーカーのユーザーガイドを参照してください。フローティングウィンドウは同時に 5 つまで開くことができます。

共有の有効化	On または Off	このデバイスをほかの LV1 システムと共有できるようにします。
ハードウェアの識別（ID）	ハードウェアデバイスの位置の確認	アイコンに対応するハードウェアデバイスのフロントパネルのライトを点灯させます。
FW		デバイスのファームウェアのステータス：
	グレー	ファームウェアは、インストールされているミキサーソフトウェアと互換性があります。
	青	ファームウェアは、インストールされているミキサーソフトウェアと互換性がありますが、新しいバージョンがあります。できるだけ早くアップデートしてください。
	赤	ファームウェアに互換性がないか、古くなっています。FW ボタンをクリックして、デバイスを再フラッシュしてください。
オフラインデバイス	赤	デバイスはオフラインです。コンソールにアサインして構成できます。ハードウェアデバイスが使用可能になると、設定が適用されます。
共有デバイス		このデバイスが別の LV1 システムから共有されていることを示します。
共有ドライバー		このドライバーが別の LV1 システムから共有されていることを示します。

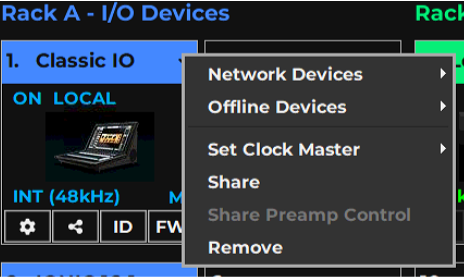

I/O デバイスのメニュー項目

I/O デバイスをラックスロットにアサインすると、追加のメニュー項目が使用できるようになります。

LV1 Classic は、System Inventory の 3 か所に表示されます。

Classic I/O は I/O Devices ラックに表示されます。
Classic サーバーは Servers ラックに表示されます。
フェーダーバンクは Controls ラックに表示されます。

メニュー項目	取り得る値	機能
Set Master	SoundGrid ネットワークのクロックソースとして使用できるすべてのデバイスのリスト	デバイスを SOE ネットワークのクロックマスターに指定し、ほかのデバイスをクロックスレーブにします。スロット内の「M」の文字と青いテキストは、そのデバイスがマスターであることを示します。
Share	チェック／チェックなし	このデバイスの I/O チャンネルをほかのシステムと共有できるようにします。
Share Preamp Control	チェック／チェックなし	リモートユーザーが共有デバイスのプリアンプをコントロールできるようにします。
Remove		デバイスを解放し、ほかのドライバーで使用できるようにします。

スロットからデバイスを削除する場合、そのスロットの既存のパッチの扱いについて 2 つのオプションがあります。

Keep は、スロットにアサインされる I/O からの内部パッチを維持します。

Remove は、スロットのすべてのパッチを消去します。

この構成は、セッションの一部として保存されます。

I/O デバイスのドライバーのメニュー項目

メニュー項目	取り得る値	機能
メインドライバーの設定（Set Main Driver）	メインドライバーをアサインします。	これをメインドライバーとしてアサインします。2 つ目のドライバーはバックアップとして機能します。
ドライバーのチャンネル数（Driver Channels）	範囲：32〜128 チャンネル初期設定：32 チャンネル	SoundGrid ASIO/Core Audio ドライバーにアサインするチャンネル数を設定します。ドライバーのチャンネル数を増やすとネットワークの負荷が増え、追加のバッファリングが必要になる場合があります。
ドライバーのネットワークバッファー（Driver Network Buffer）	（値はサンプル数／ミリ秒） 44.1 kHz および 48 kHz： 104/2.2; 288/6.0; 512/10.7; 1042/21.3 88.2 kHz および 96 kHz： 208/2.2; 288/3.0; 512/5.3; 1024/10.7 注：ドライバーを共有している場合、すべてのドライバーのネットワークバッファーは最小 288 サンプルに設定されます。	ネットワークバッファーは、OS が ASIO/Core Audio ドライバーと I/O の間で、ネットワークポートを介して同期した情報を送信するのに役立ちます。多くのチャンネルがドライバーから複数の送り先へ入出力される場合は、ネットワークポートドライバーの過負荷による音切れやノイズの可能性を減らすため、ドライバーのネットワークバッファーを大きくする必要がある場合があります。

ネットワーク上のすべてのコンピューターに、同じ最新バージョンの eMotion LV1 と SoundGrid ドライバーをインストールしてください。最新バージョンは Waves Central からダウンロードできます。
