eMotion LV1 Classic ユーザーガイド｜4.10 Output セクション

eMotion LV1 Classic ユーザーガイド｜4.10 Output セクション

前の記事：4.9 Link／DCA のコントロール｜次の記事：5.1 System Inventory ページ

目次に戻る

チャンネルは、任意のメイン出力と、使用可能なすべての I/O に出力できます。また、ミックスグループ、ミュートグループ、マトリクス、Link／DCA にアサインできます。信号のソース、トリム、ディレイグループのアサインなどの I/O のプロパティは、ここで設定します。Output セクションは Input チャンネルとミックスバスのチャンネルで似ており、違いは使用可能な内部の送り先だけです。

Output セクションは、主に 2 つの部分に分かれています。1 つ目は内部ルーティングのボタン群と Fader／Pan／Mute のセクション、2 つ目は出力ごとの設定を含む IO のアサインのリストです。

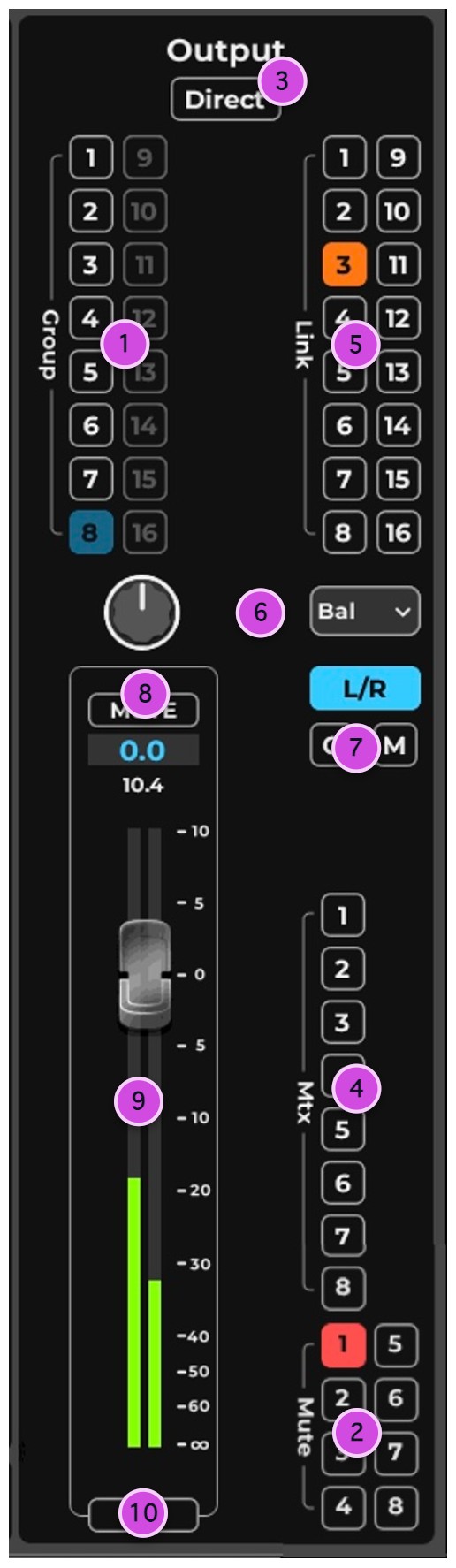

出力のアサイン

  1. Group
  2. Mute のアサイン
  3. Direct ― 出力リスト
  4. Mtx
  5. Link
  6. パンナー
  7. メインへのルーティング
  8. Mute
  9. フェーダー／メーター
  10. Cue / Solo

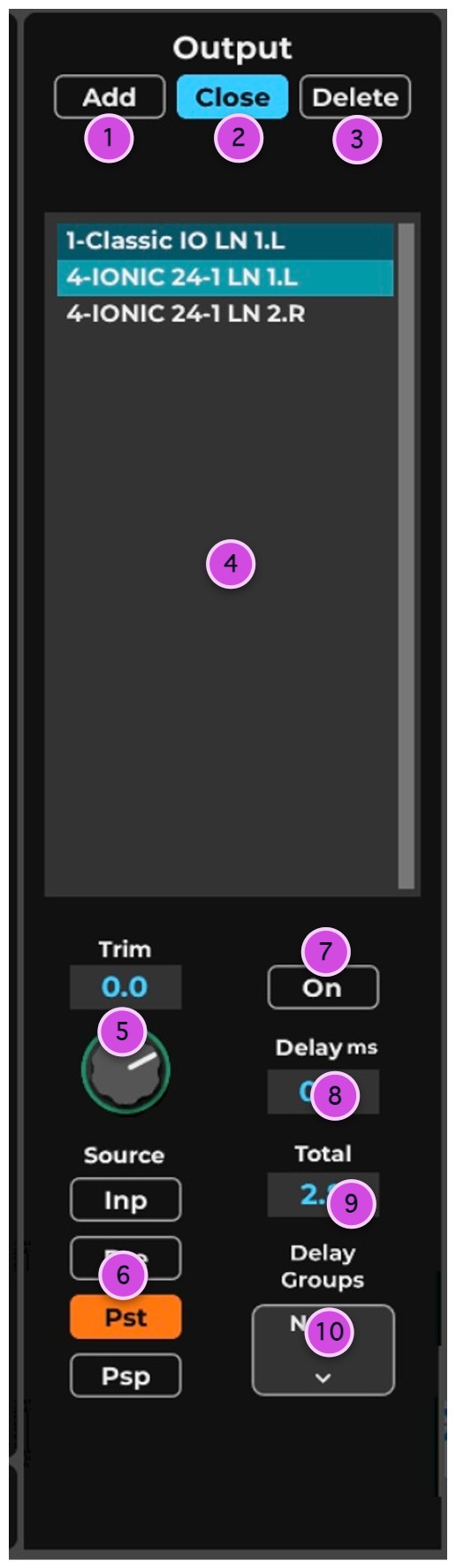

Direct 出力リストセクション

  1. アサイン追加（Add）メニュー
  2. Close／Direct リスト
  3. Delete
  4. IO のアサインのリスト
  5. IO の送り先のトリム
  6. 出力ソース（Source）
  7. ディレイのオン／オフ
  8. IO ディレイの追加
  9. IO ディレイの合計（Total）
  10. Delay Group のアサイン

参照元記事：eMotion LV1 Classic Console User Guide – Output Section（Waves）
