Classic のオンボード I/O は、XLR/TRS コンボコネクターによる 16 チャンネルのマイク／ライン入力と、XLR コネクターによる 12 系統のラインレベル出力を備えています。さらに、XLR コネクターによるステレオ AES3 入力 1 系統とステレオ AES3 出力 2 系統、独立した 2 つのヘッドフォンポートもあります。プリアンプを含む個々の I/O は、コントロールパネルから管理します。

HMX やインピーダンスの選択など、一部の追加機能はここでのみ使用できます。

Classic I/O スロットの左下にある小さな歯車ボタンをクリックすると、コントロールパネルが開きます。

コントロールパネルのページ

Clock、Input、Output の各ページは、ユニットの構成と管理に使用します。About ページと System Info ページには、MAC アドレス、SOE ネットワークマスター、ファームウェアのバージョンなど、ユニットに関する情報が表示されます。

Input ページ

Input タブでは、デバイスの 16 系統のアナログマイク／ライン入力を構成します。

プリアンプのコントロール／プリセット：Load と Save
入力メーター／インベントリーでのデバイス名
プリアンプの入力ゲインの調整／デバイスのステータス（赤の場合、デバイスはオフライン）
AES 入力メーター／ Clip Level インジケーターのセレクター
電源ユニットのインジケーター：1 または 2 ／デバイス ID

プリアンプのコントロール

Mic/Line	マイク入力とライン入力の入力レベルモードを設定します。 Mic：XLR と TRS の両方で、入力レベルを調整できます（-3 dB〜+60 dB）。 Line：ゲインは固定です。XLR は 0 dB、7k ohms に設定されます。TRS は -6 dB パッド、14.6k ohms に設定されます。
48V	ファンタム電源：オンまたはオフ
Mic Impedance	マイクのインピーダンスを 2k ohms または 7k ohms に設定します。これにより、マイクとプリアンプを適切に組み合わせることができます。低いインピーダンスで性能を発揮するマイクもあれば、高い設定で優れた性能を発揮するマイクもあります。1970 年代、1980 年代、1990 年代には、2k ohms がおおむね標準的なインピーダンスでした。2000 年代以降は、よりリニアで信号の損失が少ない 7k ohms が主流になっています。特に、プリアンプの前でアナログスプリットを行う場合に有効です。ただし、2 つのインピーダンスの間には微妙な音の違いがあるため、選択は必ずしも単純ではありません。インピーダンスの選択が明らかな場合を除き、両方のオプションを試すことをおすすめします。
HMX	Waves Harmonic Enhancer のオン／オフを切り替えます。ハーモニックエンハンスメントにより、通常は、クラシックなアナログ機器のような、より自然で暖かみのあるサウンドになります。よりニュートラルなサウンドにするには、HMX をバイパスします。

注：AES 信号のサンプルレートは、常に Classic デバイスのサンプルレートに合わせて変換されます。

入力レベルの調整

Classic のプリアンプのゲインをコントロールします。ライン入力には小さい値を、マイク入力には大きい値を使用します。範囲：-3 dB〜60 dB（1 dB 単位）

0 dB に設定すると、+24 dB の入力をクリップせずに扱えます。+20 dB に設定すると、+4 dB の入力をクリップせずに扱えます。コントロールの左側にチャンネル番号が表示され、上のボックスに現在のゲインが表示されます。

クリップレベルの調整

Clip Level ドロップダウンメニューを使用して、メーターの LED でクリップを表示するレベルを設定します。これはオーディオのレベルには影響せず、クリップを表示するポイントだけが変わります。

範囲：-6 dB〜0 dB

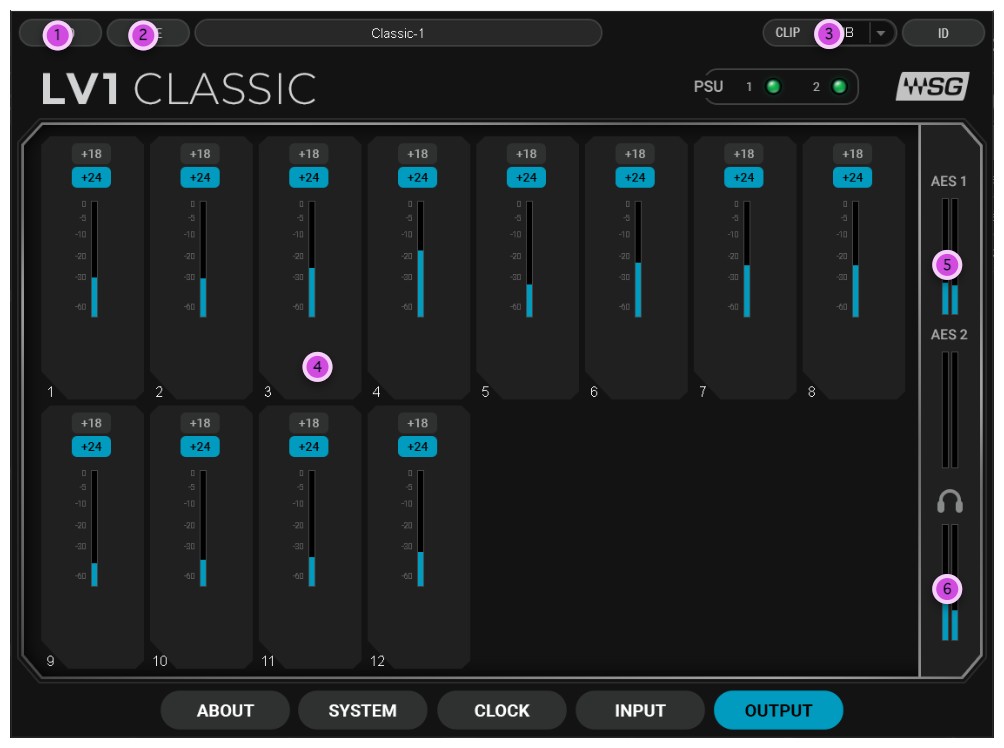

Output タブ

LOAD：保存した I/O デバイスのプリセットを読み込みます。プリセットには Clock パネルとコントロールパネルのすべてのパラメーターが含まれるため、構成を今後のセッションや別のコンピューターで再利用できます。
SAVE：現在のデバイスの設定をプリセットとして保存します。プリセットには Clock パネルとコントロールパネルのすべてのパラメーターが含まれ、今後のセッションで再利用したり、別のコンピューターで構成を複製したりできます。
CLIP：メーターの LED でクリップを表示するレベルを設定する Clip Level ドロップダウンメニューです。クリップを表示するポイントだけに影響し、オーディオのレベルには影響しません。範囲：-6 dB〜0 dB
ライン出力 1-12：Classic I/O の 12 系統のラインレベル出力で、1〜12 の番号付きの出力チャンネルとしてメーター表示されます。
AES 出力：Classic I/O のステレオ AES 出力で、ここでは AES 1 と AES 2 の出力メーターとして表示されます。
ヘッドフォン出力：ステレオヘッドフォン出力です。Classic I/O には 2 系統のステレオヘッドフォン出力があります。

12 系統のライン出力、ステレオ AES 出力 1 系統、ステレオヘッドフォン出力 2 系統があります。

ヘッドルームの選択	ミキサーのヘッドルームとして +18 dBu または +24 dBu を選択します。
アナログ出力メーター（dBFS）	-60 dB〜0 dB。フルスケールのライン出力レベルは +18 dBu と +24 dBu です。
AES 出力メーター	レベル表示のみで、入力のコントロールはありません。
ヘッドフォンメーター	ヘッドフォンチャンネルごとに 1 つのメーターがあります。

Clock タブ

SOURCE：Classic I/O と SoundGrid ネットワークの間のクロックの関係を管理するために使用する、クロックソースを選択します。
STATUS：現在のクロック同期のステータスを表示します。Classic が Sync Over Ethernet で SoundGrid ネットワークにロックしている場合は、同期に成功したことが表示されます。
SOE：SoundGrid ネットワークとのクロックの関係についての Sync Over Ethernet の設定です。デバイスは、SOE でネットワークにロックすることも、SoundGrid ネットワークのクロックマスター（Master）として機能することもできます。
Sample Rate

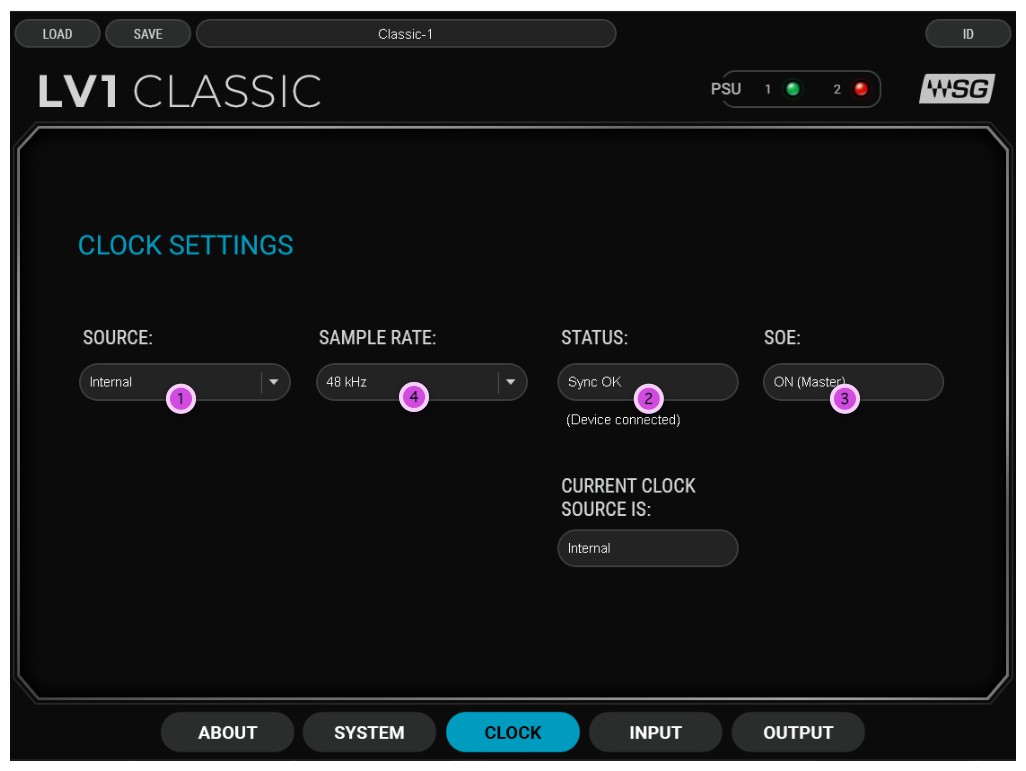

Clock タブは、Classic I/O と SoundGrid ネットワークの間のクロックの関係を管理するために使用します。次の図は、Classic が Sync Over Ethernet（SOE）で SoundGrid ネットワークにロックしている状態を示しています。デバイスは、SoundGrid ネットワークのクロックマスターとして機能することもできます。

ソースの選択	クロックソースを要求します。このソースが使用できない場合、Classic はほかのすべてのクロックソースの候補を順に確認します。使用できるクロックソースがない場合、Classic は内部クロックに切り替わります。
Sample Rate	Classic が SOE クロックマスターで内部クロックに設定されている場合、このドロップダウンメニューでデバイスのサンプルレート（つまり SOE ネットワークのサンプルレート）を設定します。Classic がクロックマスターでない場合、このウィンドウには SOE ネットワークのサンプルレートが表示されます。
Status	デバイスのネットワーク同期のステータスを表示します。
SOE	SOE のステータス（On/Off、SOE Master/SOE Slave）を表示します。
Current Clock Source	実際の現在のクロックソースを表示します。要求したクロックに同期できない場合は、代わりに使用しているクロックが表示されます。
PSU	デュアル電源により、電源の冗長性が得られます。上部の LED は PSU のステータスを示します。両方の LED が緑の場合、両方の PSU が正常に動作しています。赤の LED は、接続されていたが故障したか、接続が外れた PSU を示します。接続されていない PSU はグレーで表示されます。PSU 2（通常は冗長 PSU）だけが動作している場合、コンソール背面の白いステータスライトが点滅します。これは、PSU 1 が動作していないことを意味します。

System Info タブと About タブ

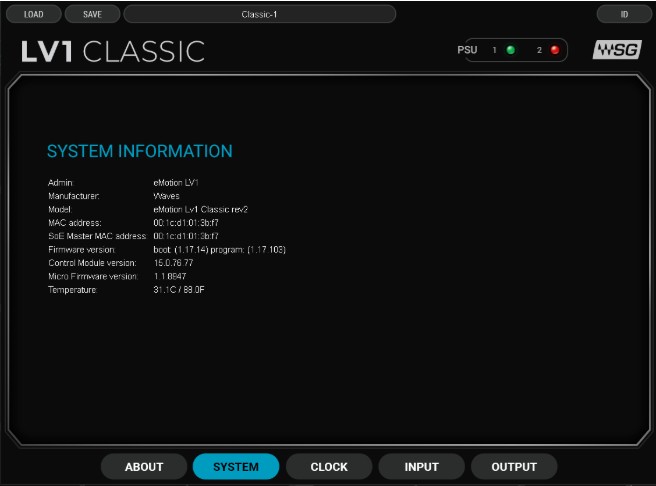

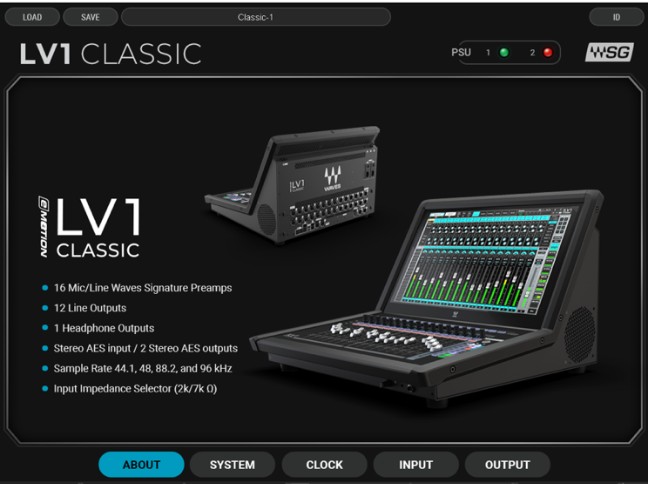

About ページには、デバイスの説明が表示されます。System Info タブには、MAC アドレス、ファームウェアのバージョン、モジュールのバージョンなど、デバイスの技術的な詳細が表示されます。この情報はトラブルシューティングに役立ちます。デバイスについて Waves のテクニカルサポートに問い合わせる場合は、この情報を手元に用意してください。

I/O デバイスのプリセット

デバイスの設定のプリセットを保存して読み込むことができます。保存したプリセットには、Clock パネルとコントロールパネルのすべてのパラメーターが含まれます。Classic のプリセットを保存して今後のセッションで使用したり、別のコンピューターにコピーして構成を複製したりできます。

参照元記事：eMotion LV1 Classic Console User Guide – LV1 Classic I/O（Waves）
