SoundID Reference - スピーカー測定のトラブルシューティングガイド

ここでは、SoundID Reference Measure アプリでスピーカー環境を適正にセットアップし、測定を完了するための各種ヒントとトラブルシューティング手順をまとめています。

本記事の内容：

セットアップチェックリスト
ハードウェアのセットアップ
- セットアップをシンプルにする
- 測定用マイクの使用
  - [MAC] マイク関連の設定と権限
  - [WIN] Measure アプリで入力チャンネルが表示されない
- XLR-XLR ケーブルの使用
- サブウーファーのルーティング
- ワークステーションのレイアウト
- アナログ機器の使用
- ハードウェア側のアクティブ DSP をバイパスする
- インテグレーション対応デバイスの使用
- WASAPI モード
リスニングスポット（Listening Spot）
ルームレスポンス（Room Response）
測定結果（Results）
警告・エラーメッセージ
- 「Mono signal detected（モノ信号を検出）」警告
- 入力／出力設定中の「No signal detected（信号が検出されません）」エラー
- 「High noise levels detected（高いノイズレベルを検出）」警告
- 「It is taking too long to finish this step（このステップの完了に時間がかかりすぎています）」エラー
- 「The distance between the speakers is less than 50 cm（スピーカー間の距離が 50cm 未満です）」エラー
- 「Unable to measure distance from the Right/Left speaker（右／左スピーカーからの距離を測定できません）」エラー
- 「Multiple audio devices selected（複数のオーディオデバイスが選択されています）」エラー
- 「Microphone calibration profile download error」304
- 「:( Oh dear, Measure has crashed」エラー

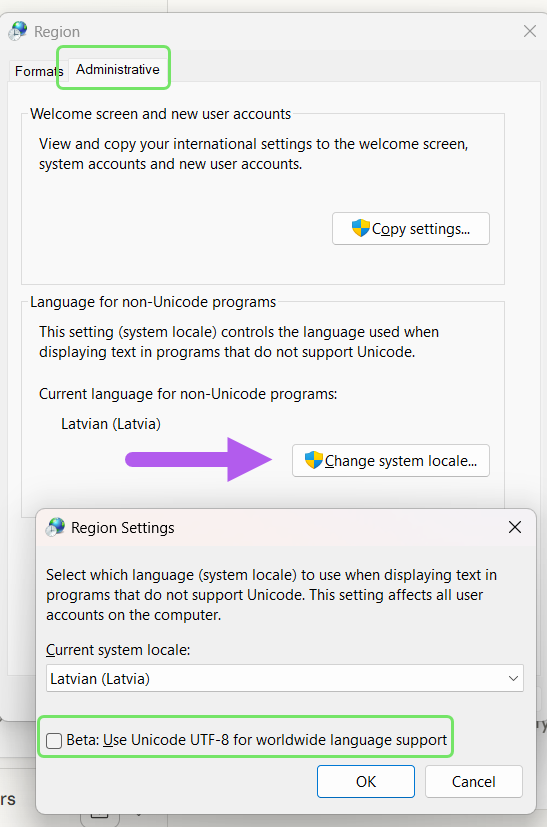

- [WIN] マイクプロファイルのダウンロードエラー - 316 / UTF-8
より高度なトラブルシューティング
よくある質問

セットアップチェックリスト

以下の特定ステージやエラーメッセージのトラブルシューティングを行う前に、下記のチェックリストを確認することでスピーカー測定に関する多くのの問題を解決できます。

ダイレクトモニタリングを無効化します。マイク信号がスピーカーへ直接ルーティングされていない状態にしてください（マイクを軽く叩いても何も聞こえないはずです）。
入力・出力に単一のオーディオインターフェースを使用します。
信号経路にあるのはオーディオインターフェースのみとし、その他のデバイス（セカンダリインターフェース、コンバーター、モニターコントローラーなど）を経路に含めないでください。完全に切り離します。測定後にすべて再接続して構いません。結果には影響しません。
マイクへ電源を供給するため、+48V ファンタム電源をオンにします。
マイク入力の信号／ゲインに問題がある場合に備え、少なくとも 1 本は XLR-XLR の交換用ケーブルを試してください。
マイク接続に TRS-XLR やその他の自作ケーブルを使用しないでください。
入力ゲインが大きすぎるとトラブルの原因になります。マイク入力ゲインをやや下げ、出力ボリュームを上げてバランスの良い状態にしてください。
オーディオインターフェースやスピーカーがアクティブ DSP に対応していないか確認してください。マイク入力チャンネルに EQ／エフェクトプラグインを読み込まない、ルームコレクション機能を有効にしない、つまりアクティブ DSP 機能は完全にバイパスまたはオフにしてください。
マイク入力チャンネルをモノに設定します。
使用中のチャンネルを奪う可能性のある他の音楽制作ソフトを開かないでください。ルーティング／サンプルレート／ファンタム電源の都合で必要な場合のみ起動したままにします。それ以外は DAW のオーディオを終了してください。
DAW やその他のオーディオアプリを終了し、サードパーティのルーティング／画面録画ソフト（仮想オーディオデバイスを含む）をシャットダウンします。必要な場合のみ起動したままにしてください。
サブウーファーのクロスオーバー設定に DAW を使用しないでください。サブウーファー付きのステレオ環境では DAW を終了し、こちらの手順に従ってください：Measuring a 2.0 stereo setup with subwoofer
テストトーンを使ってステレオフィールドを確認し、意図したスピーカーチャンネルから音が出ているか確かめてください。
常に最新の状態に保つ。インターフェースの制御ソフト／ドライバーを更新し、最新の SoundID Reference アップデートをインストールしてください（ダウンロードはこちら）。
オーディオインターフェースに、問題を引き起こす可能性のある物理スイッチ設定がないか確認してください。
ディスプレイがスピーカーとマイクを結ぶ線を直接遮っている場合は、モニターを少し前後に動かしてみてください。
マイク入力メーターに 50Hz ハムなどの電気的ノイズの兆候が見られる場合は、機器の電源プラグをコンセントで差し替える（可能な場合）か、USB バスパワーのオーディオインターフェースを使ってノートPCをバッテリー駆動で動かしてみてください。また、グラウンドループや電気的干渉を防ぐため、コンピューターとオーディオ機器を同じ電源コンセント／電源タップに接続してください。
Measure アプリで別の対応サンプルレート（44.1kHz、48kHz、88.2kHz、96kHz、192kHz）を試してください。サンプルレートを切り替えることで、まれに発生するサンプルドリフトの問題が解決することがあります。
[MAC] システム設定 > セキュリティとプライバシー > アクセシビリティ > マイクで、Measure および Systemwide アプリにマイクアクセスが許可されていること。
[MAC] Mac のメニューバーでオレンジ色のマイクアイコンをクリックし、マイクモードを「標準（Standard）」に設定します。「声を分離（Voice Isolation）」は使用しないでください。
[MAC] システム設定 > アクセシビリティ > オーディオで「ステレオオーディオをモノラルとして再生」がオフになっていること。
インテグレーション対応デバイスを使用している場合は、以前適用したキャリブレーションプロファイルを削除してください（全設定をクリア／初期設定に戻す）。一部のデバイスには専用のインテグレーション測定モードがある場合があり、その専用手順に従ってください：Applying calibration on integrated devices (profile export)

ハードウェアのセットアップ

セットアップをシンプルにする

多くの問題は、アナログコンソール、サミングボックス、複数インターフェース構成、複雑なルーティングを持つ PCI ユニット、高度なクロッキングデバイスなど、信号経路にハードウェアが多すぎることに起因します。これらはサンプルドリフトやパンニングの不一致を引き起こし、ソフトウェアがマイクの位置を正確に検出することを難しくします。

各コンポーネントを個別にトラブルシュートするより、セットアップをシンプルにする方が早い場合がほとんどです。測定ステージでは余分な機器を取り外してください。シンプルなセカンダリオーディオインターフェースで信号チェーン全体を置き換えたり（手元にある場合）、測定専用に別のコンピューターを使うこともできます。測定が終わったらフル構成に戻してください（作成したプロファイルを移行します）。

これはオーディオを主目的としないデバイスにも当てはまります。外付け Webカメラやその他の USB デバイスでも、オーディオ入力として認識され I/O 設定に干渉することがあります。セカンダリディスプレイ、モニターコントローラー、DAW、その他のオーディオアプリやサードパーティのルーティングソフト（Loopback、SoundSource）など、測定に不要なものは切り離すかシャットダウンしてください。特に仮想オーディオデバイスが関係する場合は注意が必要です。

測定用マイクの使用

マイクに印字されているプロファイル ID を入力して、SoundID Reference 測定用マイクのキャリブレーションプロファイルを読み込む必要もあります（Sonarworks の測定用マイクは正確な測定のため個別にキャリブレーションされています）。USB マイク（UMIK-1 など）には対応していません。標準的なオーディオ端子を備えたマイクのみ使用できます。

技術的には通常のボーカル用／楽器用マイクでも処理を進めることは可能ですが、これらは意図的に周波数特性に色付けがされており、フラットではありません。そのため測定の失敗や不正確な結果につながります。無指向性のマイクであっても、ボーカル用・楽器用マイクは使用できません。

注：測定用マイクは多くの入力ゲインを必要とし、利用可能な入力ゲインの 75%（あるいはそれ以上）に達して、オーディオインターフェースの入力ピークが「赤」に達するように見えることがあります。これはほとんどの測定用マイク（サードパーティ製を含む）で正常かつ想定内の動作であり、測定上の問題は生じません。

[MAC] マイク関連の設定と権限

macOS では、Measure アプリがマイク入力信号を受け取るためにマイクアクセス権限の許可が必要です。これはインストール時や Measure アプリの初回起動時に許可・設定されているはずですが、macOS のアップデートにより権限設定がクリアされることがあります。

DAW のオーディオトラックで入力をテストするとマイクは正常な信号を出しているのに、Measure では入力信号がない場合は、システム設定 > プライバシーとセキュリティ > マイクで権限を確認してください。

さらに測定を行う際は、各種の問題を避けるため、macOS メニューバーからマイクモードを「標準（Standard）」（「声を分離（Voice Isolation）」ではなく）に設定する必要があります。

[WIN] Measure アプリで入力チャンネルが表示されない

Windows で Measure アプリ内に入力が表示されない場合（入力デバイス／チャンネル選択時にドロップダウンが空になる）、以前に検出されたエラーやサイレントクラッシュにより ASIO デバイスドライバーが自動的にブラックリスト登録されたことが原因の可能性があります。

ブロックされた ASIO ドライバーをブラックリストから削除する必要があります。下記の場所にあるブラックリストファイルを削除するか、ファイル内から該当ドライバーを手動で削除します。手順はこちら：[WIN] Blacklisting ASIO drivers in the Measure app

注：Windows の Library\AppData ディレクトリは既定では非表示です。隠しファイルを表示する方法はこちら：How to show hidden files Mac and Windows?

C:\Users\your username\AppData\Local\Sonarworks\SoundID Reference\Measure\audiodeviceblacklist.config

XLR-XLR ケーブルの使用

測定用マイクに安定した +48V ファンタム電源を供給するには、適切な XLR-XLR ケーブルの使用が不可欠です。経験上、ファンタム電源が正しく伝わるケーブルが見つかるまで複数本を試すユーザーもいます。

自作の TRS（フォン）-XLR ケーブルは使用しないでください。これらはファンタム電源を通すように配線されていないことが多く、必要な内部結線を欠いている場合があります。その結果、信号が出ない、または信号が不安定になることがあります。標準的な XLR-XLR ケーブルのみを使用してください。

注：ケーブル／ファンタム電源の不具合を別のマイクでテストできるのはコンデンサーマイクを使う場合のみです。ダイナミックマイクはファンタム電源を必要としません。予備のコンデンサーマイクが動作したとしても、必要な電力要件が異なる場合があるため、部分的なファンタム電源の問題が隠れている可能性があります。必ず状態の良い XLR-XLR ケーブルでテストしてください。ケーブルの交換が、隠れた不具合を切り分ける最も確実な方法です。

サブウーファーのルーティング

SoundID Reference for Speakers and Headphones ライセンス（いわゆる「ステレオ」ライセンス）でサブウーファー付きのステレオスピーカー環境を測定する場合は、適切にルーティングされていることを確認してください（L／R チャンネルをサブウーファー経由でデイジーチェーン接続）。手順はこちら：Measuring a 2.0 stereo setup with subwoofer

同様に、SoundID Reference for Multichannel ライセンスでマルチチャンネル環境（2.1～9.1.6）を測定する場合は、サブウーファーが専用の独立したチャンネルに接続されていることを確認してください。

ワークステーションのレイアウト

正確な測定のため、デスク周りを片付け、ランプやその他の装飾品など、音を遮ったり反射したりする可能性のある物をスピーカー間から取り除いてください。ディスプレイモニターは通常問題ありませんが、フロントの L／R スピーカーのちょうど間に配置されている場合、リスニングスポットのステージ（特に近接距離測定時）に干渉することがあります。同様に、モニターがスピーカーとマイクの経路を遮ると、ルームレスポンスのステージ、特にフロント付近の測定ポイントで問題が生じることがあります。

ほとんどの環境では、ソフトウェアがさまざまなワークステーションレイアウトに問題なく対応します。モニターの移動が難しい場合は、いったんそのままにし、上記の問題が発生した場合のみ調整してください。モニターを少し前後に動かすだけで位置の問題が解決することがよくあります。より高度な解決策として、スピーカースタンドは測定時の柔軟性を高め、全体の周波数特性の改善にもつながります。

椅子は、ヘッドレストが高くリスニングスポットやルームレスポンスのステージでマイクを遮る恐れがある場合を除き、取り除く必要はありません。

アナログ機器の使用

ヴィンテージのプリアンプ、アナログミキサー、コンソールなど、アナログ回路を多く備えたハードウェアは、測定時にマイク信号へ不要な色付けを加えることがあります。正確な結果のためには、こうした機器をバイパスまたは取り外し、可能であればシンプルでトランスペアレントなオーディオインターフェースを使用するのが最善です。

現代のプリアンプは通常フラットになるよう設計されており、音に目立った色付けをしないため、ごく基本的で安価なインターフェースでもまったく問題ありません。一方、ヴィンテージやアナログ機器は意図的な色付けを加えることが多く、測定結果を歪めることがあります。目的はスピーカーと部屋の特性をありのままに捉えることだと忘れないでください。測定には基本的なオーディオインターフェースを使い、測定完了後にフル構成へ戻すことができます。

注：ミキサーを測定用のオーディオインターフェースとして使う場合は、パンニングやステレオイメージの問題に注意してください。すべてのパンノブ、モノ／ステレオボタン、チャンネルバランスやサミングに影響する機能を再確認してください。こうした小さな設定が容易に測定エラーを引き起こします。作業を進めながら Measure アプリの出力テストトーンで問題がないか確認してください。

ハードウェア側のアクティブ DSP をバイパスする

オーディオインターフェースやスピーカーがアクティブ DSP（デジタル信号処理）、特に内蔵のルームコレクションやサウンドエンハンス機能に対応していないか確認してください。たとえば、一部のスピーカーには Genelec SAM シリーズの「RoomAdapt」「SmartEQ」や、JBL 305P MkII の「Boundary EQ」のような内蔵 DSP プリセットがあります。オーディオインターフェースにも DSP ベースの処理が含まれることがあり、例として Universal Audio Apollo は入力チャンネルに UAD プラグインを直接ホストでき、Antelope Audio のインターフェースは制御ソフト経由でリアルタイムのエフェクトとルーティングを備えています。

これらの DSP 機能は、スピーカー内蔵かインターフェース内蔵かを問わず、SoundID Reference のマイク位置検出機構に干渉し、エラー、測定失敗、不正確な結果を招くことがあります。クリーンで正確な測定のため、スピーカーの制御パネルやアプリでルームコレクション、スピーカー EQ プリセット、サウンドエンハンスモードを無効化してください。オーディオインターフェースのソフトウェアミキサーや DAW で、マイク入力チャンネルに EQ、リバーブ、その他のエフェクトプラグインを読み込まないでください。スピーカー測定中はすべての DSP 処理を完全にバイパスまたはオフにしてください。

注：DSP が有効かどうか不明な場合は、スピーカーやインターフェースのユーザーマニュアルを確認するか、バックグラウンドで隠れた処理を行っている可能性のある制御ソフトを探してください。

インテグレーション対応デバイスの使用

SoundID Reference インテグレーション対応デバイスを使用する場合は、新しい測定を始める前に、以前適用したキャリブレーションプロファイルをすべてクリアし、デバイスを初期設定にリセットしてください。上記の DSP の問題と同様に、以前適用したチャンネルディレイやその他のキャリブレーション要素が、マイク位置検出や距離測定の機構に干渉することがあります。

一部のインテグレーションデバイスでは、通常の Measure アプリのフローとは多少異なる「インテグレーション測定フロー」を用いてスピーカーを測定し直す必要があります。お使いのインテグレーション対応ハードウェア専用のセットアップ手順に必ず従ってください：Applying calibration on integrated devices (profile export)

WASAPI モード

SoundID Reference Measure は既定で ASIO モードで動作し、システムの ASIO ドライバーとデバイスを使用します。ASIO モードはスピーカー測定で最も互換性が高いのが一般的です。ただし、I/O 設定の問題（デバイスチャンネルの欠落や見慣れないチャンネル名など）や、マイク位置・距離検出の問題が発生する場合は、ドライバーの互換性問題が考えられます。

代替手段として、Windows の検索バーに 「wasapi」と入力すると Measure を WASAPI モードで起動できます。場合によっては、これで I/O や検出の問題が即座に解決します。

注：WASAPI モードはステレオ測定専用です。マルチチャンネルレイアウトはこのモードに対応していません。

SoundID Reference Measure - WASAPI

リスニングスポット（Listening Spot）

ほとんどの問題は、ハードウェアのセットアップ段階で適切に準備することで防げます。しかし、潜在的な問題があると、高度なスピーカー距離測定とマイク位置検出の機構が導入されるリスニングスポットのステージで表面化することがよくあります。見逃したセットアップの不備は、ここで明らかになります。

これらの問題は、不正確な距離測定、測定の失敗や異常な長時間化、あるいはマイク位置がまったく検出されないといった形で現れます。理由が分からないまま処理がブロックされているように見える警告やエラーが表示されることもあります。これらのチェックは、問題がエスカレートし、後のステージで処理が停止するのを防ぐために設けられている点を理解しておくことが重要です。

たとえば、測定されたスピーカー間距離が実際とかけ離れていても、それはアプリが壊れているとか、単に無視して進めればよいという意味ではありません。サンプルドリフトやルーティングの問題など、根本的なセットアップの問題が干渉していることを意味し、回避しようとしても最終的には失敗します。最善の対処は、いったん立ち止まり、上記のハードウェアのセットアップの項目に戻って根本原因を解決することです。

それが済んだら、以下のヒントと注意点を活用してリスニングスポットのステージを成功させてください。

距離エラーを無視しない：測定された距離が想定より大幅に小さい／大きい場合、サンプルドリフトが干渉している可能性が高いです。ハードウェアのセットアップを見直してください。
ミッドレンジドライバーを確認：近接測定でどのドライバーを使うか分からない場合は、こちらのガイドを参照してください：Speaker distance measurements: midrange drivers
ワークステーションのレイアウト：上記のハードウェアのセットアップに戻り、「ワークステーションのレイアウト」を確認してください。
画面の指示を注意深く守る：正確なマイクの位置と向き（角度）は Measure アプリの画面上のビジュアルに明確に示されています。
代替のロケーティング信号を試す：既定の A 信号（1kHz）でうまくいかない場合は、Measure アプリの環境設定でロケーティング信号を B または C に切り替えてください。共鳴の問題がある未処理の部屋で役立ちます。

ルームレスポンス（Room Response）

このステージでは、Measure がスピーカーと部屋の周波数特性を捉えるために 37 回の測定を行います。直前に設定したリスニングスポットを中心点とし、その周囲 45cm までを測定エリアとします。手順はシンプルで、ソフトウェアがマイクを検出して画面に位置を表示し、次のスポットへ案内します。正しい位置に来ると、マイク位置をロックし、各スピーカーから素早くサインスイープを再生します。

このステップではマイクスタンドは不要で、マイクを手で持って行う設計です（マルチチャンネルスピーカーシステムの測定時を除く。その場合はマイクスタンドが必要です）。

注：マルチチャンネル測定では、画面上のマイク位置は小さな点や円で表示されます。これは、マルチチャンネル環境で必要となる「マイクを真上（90°）に向けたマイクスタンド使用」を反映しています。ステレオ測定ではマイクを手で持つことを想定しているため、アイコンの見た目が異なります。

Room Response stage

サンプルドリフト、ルーティング、ステレオイメージの問題などの根本的なセットアップ問題が前段で見逃され、リスニングスポットのステージで回避されてしまった場合、ここでブロッカーになる可能性が高いです。症状としては、画面上でマイク位置が「跳ねる」、測定が失敗する、などがあります。その場合はハードウェアのセットアップに戻り、続行する前に根本原因を解決してください。

それ以外の場合、ルームレスポンスのステージを成功させるための重要なヒントは以下のとおりです。

自動的なボリューム調整は正常：Measure アプリは検出したレベルに応じてこのステージで出力ボリュームを自動調整することがあります。これは想定された動作です。ただし、突然不快なほど大音量になる場合は、マイクゲインが低すぎるサインかもしれません。その場合はハードウェアのセットアップ段階に戻り、マイク入力ゲインを少し上げて入出力バランスを整えてください。
近くから始め、少しずつ動く：2 番目の測定ポイントは想像より 1 番目に近い位置にあります。一気に遠くへ動くと、ソフトウェアがマイクを見失うことがあります。まずは中心からゆっくり動き、画面上のマイク位置を見ながら感覚をつかんでください。慣れてくれば速く動かせます。
画面の指示を注意深く守る：マイクの持ち方と画面に表示される角度に注意してください。これらの細部が精度に影響します。
ロック後は動かさない：測定ポイントが確定したら、マイクを動かさないでください。完全に中心でなくても、ソフトウェアは高い空間精度で実際のマイク位置を正確に計算します。明らかな問題がない限り、ポイントをやり直す必要はありません。
十分なスペースを確保する：測定半径はリスニングスポット（最初の中心測定）から最大 75cm（30インチ）です。障害物（モニター、壁など）で測定ポイントに届かない場合は、リスニングスポットのステージに戻り、スイートスポットを少しずらしてスペースを作ってください。
モニター関連の問題：フロントのポイント（画面に最も近い位置）でのみマイクの検出に苦労する場合、ディスプレイがスピーカーとマイクの経路を遮っている可能性があります。「ワークステーションのレイアウト」の説明に従ってモニター位置を調整してください。
それでもマイクのトラッキングに問題がある場合：ハードウェアのセットアップを見直してもマイクが跳ねたりポイントにロックできない場合は、Measure アプリの環境設定でロケーティング信号 B または C に切り替えてください。特定の部屋では検出が改善することがあります。

注：マルチチャンネル測定ではマイクスタンドが必要です（マイクをスタンドに 90° 直立で固定）。この場合、画面上のマイクアイコンは点／小さな円で表示されます。ステレオ測定ではマイクを手持ちとし、アイコンもそれに応じて異なります（マイクのアイコンが表示されます）。

測定結果（Results）

測定処理が完了すると、最終的なキャリブレーションプロファイルが生成され表示されます。このステージは通常シンプルですが、いくつか注意点があります。

気長に待つ：.swproj ファイル（スピーカープロファイル）の保存には時間がかかることがあります。アプリを途中で閉じず、完了するまで待ってください。
プロファイルの保存が完了しない場合：保存ボタンの読み込み中アイコンが回り続けるのは、ファイルパスに含まれる特殊文字、特に保存先の一部となるコンピューターのユーザー名が原因のことがあります。英語以外の文字や記号（á、ø、č、@、# など）を含むユーザー名は、一部のシステムでサイレントなファイル保存の不具合を引き起こすことがあります。標準的な英字（A～Z）のみの一時ユーザーアカウントを作成し、そこで測定を実行してみてください。保存できれば、原因はファイルパスの文字エンコーディングだった可能性が高いです。
インテグレーション対応デバイスを使用している場合：DAD や Avid MTRX などのインテグレーションデバイスを使用していて、下記の「警告・エラーメッセージ」に記載のないデバイス固有のエラーが出る場合は、デバイス専用ガイドを参照してください：Applying calibration on integrated devices (profile export)
15kHz 以上の高域ロールオフ：スピーカー測定結果で 15～18kHz 付近より上が急激に下降している（測定の高域端が「切れている」、下のスクリーンショット参照）場合、スピーカーやその他ハードウェアの内蔵 DSP 処理が原因の可能性があります。EQ、フィルター、その他の処理が有効になっていないか確認し、一時的に無効化してください。上記の「ハードウェア側のアクティブ DSP をバイパスする」を参照してください。

警告・エラーメッセージ

Measure アプリで起こりうる警告・エラーメッセージのほとんどは、ハードウェアのセットアップに立ち返り、そこにある潜在的なセットアップの不備を指し示します。

「Mono signal detected（モノ信号を検出）」警告

「Routing issue detected（ルーティングの問題を検出）」とも呼ばれるこの警告は、両チャンネルに同一または重複する信号（聞こえないほど微小なチャンネルブリードでも起こり得ます）をソフトウェアが検出したことを意味します。多くは誤ったパンニング、インターフェース制御ソフトの設定ミス、物理的なルーティングの問題が原因です。「Enhanced Stereo」「Channel Grouping」「Spatial Mode」など、ステレオを内部的にモノへ強制する隠れた制御ソフトの設定に注意してください。出力ルーティングを確認し、XLR ケーブルをテストし、サブウーファー環境を測定している場合はサブウーファーがクロスオーバーやルーティングの不具合を持ち込んでいないか確認してください。再生は正しく聞こえても、測定システムは真に独立した左右の信号を必要とします。
