eMotion LV1 Classic ユーザーガイド｜5.8 ユーザーインターフェース設定ページ

eMotion LV1 Classic ユーザーガイド｜5.8 ユーザーインターフェース設定ページ

前の記事：5.7 Mixer Settings ページ｜次の記事：6.1 Patch ウィンドウのセクション

目次に戻る

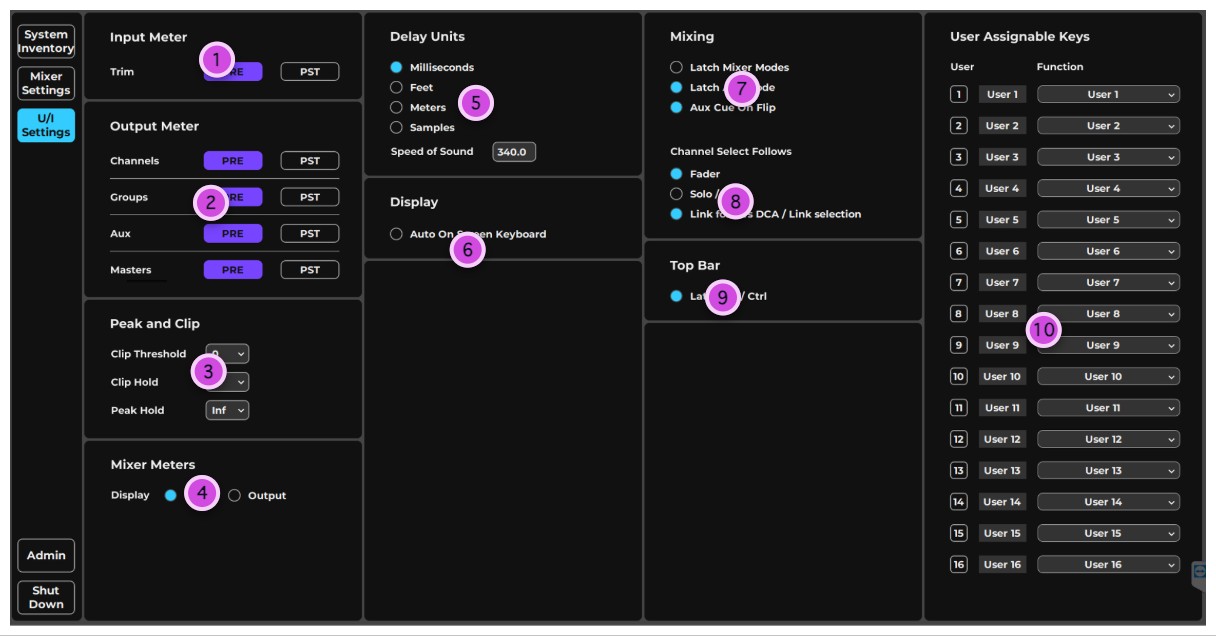

U/I Settings ページは、メーターのオプションなどのインジケーターやコントロールを設定し、ショートカット用の User Keys に機能をアサインするために使用します。

  1. Input Meters：入力レベルを測定するメーターポイントを選択します。オプション：デジタルトリムの前またはデジタルトリムの後
  2. Output Meters：チャンネル、グループ、Aux、マスターの出力メーターポイントを個別に選択します。オプション：カテゴリーごとにプリフェーダーまたはポストフェーダー
  3. Peak and Clip
  4. Mixer ウィンドウのメーター（Mixer Meters）
  5. Delay Units
  6. 表示オプション（Display）
  7. ミキシングモードのオプション（Mixing）
  8. チャンネル選択のオプション（Channel Select Follows）
  9. Top Bar のオプション（Top Bar）
  10. User Keys のアサイン（User Assignable Keys）

ユーザー割り当て可能なメニュー項目

よく使う操作を、16 個のユーザー割り当て可能なキーにアサインできます。アサインは、各キーのドロップダウンメニューから行います。User Keys のアサインはカテゴリー別に整理されています。呼び出しボタンに表示される略称は、ダブルクリックして変更できます。必要に応じて、Top Bar で有効にできるオンスクリーンキーボードを使用してください。略称はセッションとともに保存され、アサインを変更するとクリアされます。

ユーザーがアサインしたキーを呼び出すには、Mixer ウィンドウの左側にあるボタンから番号を選択します。ユーザーがアサインしたボタンは、Top Bar のツールとしてすべてのウィンドウに表示されます。アサインメニューの左にあるボタンで、ユーザーがアサインしたキーをトリガーすることもできます。
User Keys は、フェーダーバンクの専用コントロールや、MyFOH、MRecall などのリモートアプリからトリガーすることもできます。

メニュー項目セクション機能
Alt/CtrlChannel／Mixer ウィンドウオンスクリーンキーボードの Alt または Ctrl モディファイアーキーを有効にします。
Mixer 1 の Aux フリップ（Aux Flip Mixer 1）
Mixer 2 の Aux フリップ（Aux Flip Mixer 2）		Mixer ウィンドウ指定した Aux チャンネルを「Sends on Faders」モードにします。センドのレベルはチャンネルの大きなフェーダーでコントロールし、マスターフェーダーで Aux チャンネルのレベルをコントロールします。
ソロのクリア（Clear Solos）Mixer ウィンドウすべての Mixer レイヤーのソロをクリアします。
チャンネルプリセットのコピー（Copy Channel Preset）Session／Preset メニューチャンネルプリセットをクリップボードにコピーします。
メインミックスを Aux にコピー（Copy Main Mix to Aux）Session／Preset メニューメインミックスを指定した Aux チャンネルに送ります。
Custom Layer 1／Custom Layer 2Mixer ウィンドウ選択した Custom Layer で Custom Layer ビューを開きます。
入力チャンネルの A/B フリップ（Flip A/B Input channel）Channel／Mixer ウィンドウ入力 A と入力 B をグローバルに切り替えます。セッション内のすべてのチャンネルが切り替わります。変更を確定する前に、「Are You Sure?」というプロンプトが表示されます。
キーボードの起動（Keyboard Launch）Channel／Mixer ウィンドウオンスクリーンキーボードを呼び出します。
直前のトラック（Last Track）Channel／Mixer ウィンドウ直前に選択していたチャンネルを選択します。
LinkMixer ウィンドウリンクのオン／オフを切り替えます。
Mixer モード（Mixer Modes）
Mixer モード（直接）（Mixer Modes (Direct)）		Mixer ウィンドウMixer 1 と Mixer 2 を切り替えます。
選択したミキサーの上部のモード行で、選択したモードに移動します。
すべてミュート（Mute All）Mixer ウィンドウコンソール全体をミュートします。変更を確定する前に、「Are You Sure?」というプロンプトが表示されます。
チャンネルのミュート（Mute Channel）Channel／Mixer ウィンドウ指定したチャンネルをミュート／ミュート解除します。
次のチャンネル（Next Channel）Channel／Mixer ウィンドウ現在選択しているチャンネルの右（番号の大きい側）のチャンネルを選択します。
次のモード（Next Mode）Mixer ウィンドウ 1 & 2次の Mixer モードのプリセットに移動します。
次のシーン（Next Scene）Top Bar／Show ウィンドウシーンリストの次のシーンを呼び出します。
セッションファイルを開く（Open Session File）Session メニュー読み込むセッションファイルを選択するためのナビゲーションパネルを開きます。
チャンネルプリセットの貼り付け（Paste Channel Preset）Session／Preset メニューコピーしたプリセット情報を貼り付け、チャンネルプリセットの貼り付けオプションの一覧を表示します。
プラグインのバイパス（Plugin Bypass）Channel／Mixer ウィンドウ指定したプラグインをバイパス／バイパス解除します。
Mixer メーターの入力／出力（Mixer Meter In/Out）Mixer ウィンドウMixer のメーター表示を、入力メーターと出力メーターの間で切り替えます。
メニュー項目セクション機能
前のチャンネル（Previous Channel）Channel／Mixer ウィンドウ現在選択しているチャンネルの左（番号の小さい側）のチャンネルを選択します。
前のシーン（Previous Scene）Top Bar／Show ウィンドウシーンリストの前のシーンを呼び出します。
録音開始（Recording Start）Top Bar／すべてのビューローカルメディアレコーダーで録音を開始します。
録音停止（Recording Stop）Top Bar／すべてのビューローカルメディアレコーダーで録音を停止します。
シーンの呼び出し（Recall Scene）Scene メニューシーンを 1 つ呼び出します。シーンは名前で選択します。
チャンネルプリセットの保存（Save Channel Preset）Session／Preset メニュープリセットを保存するためのナビゲーションを開きます。
セッションの保存（Save Session）Session メニュー現在のミキサーの状態を保存し、既存のセッションを上書きします。
シーンの取り消し（Scene Undo）Show ＞ Scenes ページ前に読み込んだシーンに戻します。
Preset メニューの表示（Show Preset Menu）Session／Preset メニューPreset メニューを開きます。
Scene メニューの表示（Show Scene Menu）Scene メニューTop Bar の Scene メニューを開きます。
SpillMixer ウィンドウSpill ビューを開きます。
新規シーンの保存（Store New Scene）Top Bar／Show ウィンドウ現在のミキサーの状態に基づいて新しいシーンを作成します。
シーンの保存（Store Scene）Top Bar／Show ウィンドウ現在のミキサーの状態を、選択したシーンに保存します。
TalkTop BarTalk キーを有効にします。
タップテンポ（Tap Tempo）Setup ＞ Mixer Settings希望するテンポで呼び出しボタンをタップします。結果は Mixer Settings ページの Tempo セクションに表示されます。
TB プリセット（TB Preset）Talkback ページ8 つのTalkback プリセットから 1 つを選択します。
すべての VGain の切り替え（Toggle All VGain）Channel／Mixer ウィンドウすべてのチャンネルを、Preset と Local のプリアンプモードの間で切り替えます。
ビューの切り替え（Toggle View）Top Bar6 つのミキサーウィンドウに直接アクセスできます。
チャンネルの表示（View Channel）Channel ウィンドウチャンネルに移動して、その Channel ウィンドウを開きます。複数階層のドロップダウンメニューを使用してチャンネルを選択します。
プラグインの表示（View Plugin）Channel ウィンドウチャンネルに移動して、指定したプラグインを表示します。アサイン済みのプラグインは、Channel ウィンドウのメインコントロールセクションで開きます。アサインされていないプラグインは、Channel ウィンドウのプラグインラックでハイライト表示されます。チャンネルごとに、各プラグインカテゴリー（EQ、フィルター、ダイナミクス）から 1 つずつショートカットキーにアサインできます。

参照元記事：eMotion LV1 Classic Console User Guide – User Interface Settings Page（Waves）
