eMotion LV1 Classic ユーザーガイド｜5.6 Routing View パネル
前の記事：5.5 外部コントロールデバイス｜次の記事：5.7 Mixer Settings ページ

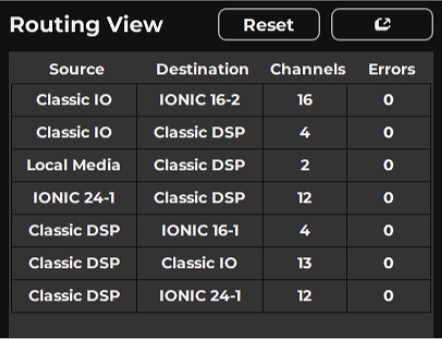

Routing View パネルには、ネットワーク接続のステータスが表示され、オーディオがデバイスからデバイスへどのようにストリーミングされているかを確認できます。各行は、2 台のデバイス間、またはデバイスとメインサーバー間の一方向のパッチを表します。サーバーとデバイスの間の往復は、2 本の一方向のストリームとして表示されることに注意してください。
Routing View の列
ソースデバイス（Source）
ネットワーク接続の送信元（I/O、サーバー、ドライバー）です。
デスティネーションデバイス（Destination）
ネットワーク接続の送信先（I/O、サーバー、ドライバー）です。
Channels
接続の SoundGrid チャンネル数です。SoundGrid ネットワークチャンネルは、デバイスとサーバーの間、または 2 台のデバイス間の一方向の経路を表します。これには、Patch ウィンドウの Device to Device ページで行ったパッチも含まれます。これらのパッチは、ラックや概要ウィンドウ（Overview）には表示されません。
Errors
接続のネットワークパケットエラーの数を表示します。エラーが発生すると表示が点滅し、カウントが 1 つ増えます。エラーのカウントをクリアするには、Reset をクリックします。
ネットワークエラーのトラブルシューティング
- CPU の平均負荷の値が高い場合は、その接続を伝送するネットワーク回線が限界に達しつつあり、音切れの原因になる可能性があります。この接続のチャンネル数を減らして、ネットワークの負荷を下げてください。
- サーバーからの接続で、CPU の負荷が低いにもかかわらず音切れが発生する場合は、サーバーが音切れの原因になっている可能性があります。サーバーの CPU のピークが高い場合は、サーバーの負荷を下げてください。
- 負荷が低く、SoundGrid サーバーの CPU も低い場合は、ケーブルの故障の可能性があります。
- 音切れが広範囲で発生する場合は、スイッチまたはケーブルが故障している可能性があります。
その他のコントロール Reset：エラーのカウントをクリアします。
フローティング表示（Float）
Routing View ウィンドウのドッキングを解除します。
参照元記事：eMotion LV1 Classic Console User Guide – Routing View Panel（Waves）
