eMotion LV1 Classic ユーザーガイド｜5.5 外部コントロールデバイス
前の記事：5.4 サーバー｜次の記事：5.6 Routing View パネル

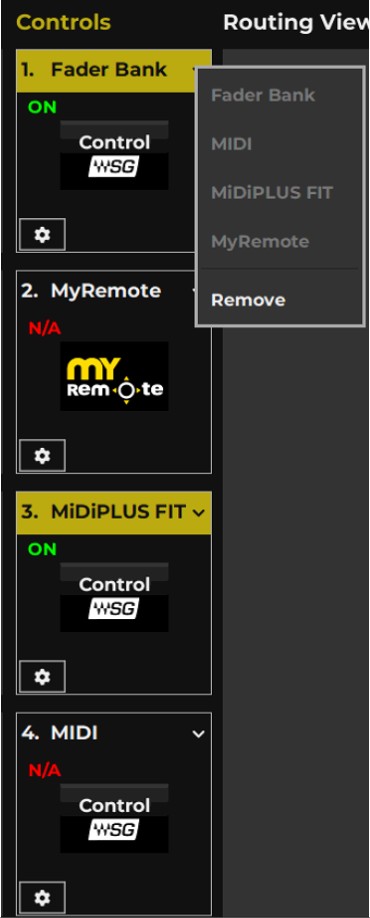

- Controls ラックを使用して、外部コントローラーをミキサーにアサインします。Classic Fader Bank、MIDI コントローラー、MIDIPLUS FIT のプロトコルのほか、モバイルアプリのリモートコントローラーから選択できます。コントローラーのアサインは、I/O デバイスやサーバーのアサインとよく似ています。
- コントローラーを追加する一般的な理由は 2 つあります。
- コントロールサーフェスを追加して、同時にコントロールできるチャンネルの数を増やします。これにより、実質的にコンソールの幅が広がるか、両方の Mixer を同時にコントロールできるようになります。
- アーティスト自身によるモニターの調整と、FOH から離れた場所での LV1 のリモート調整を可能にします。これらのモバイルデバイス用アプリケーションは、すべて MyRemote コントローラーで管理します。
| 項目 | 取り得る値 | 機能 |
|---|---|---|
| アサインされたコントロールの名前 | 選択したコントロールプロトコルを表示します。 | |
| コントローラーデバイスのステータス | デバイスの有無とステータスを表示します | N/A > 選択したプロトコルに対応するデバイスが存在しないか、正常に動作していません。 On > デバイスが存在し、動作しています。 |
| コントロールパネルを開く （歯車ボタン） | モーメンタリースイッチ | 選択したコントローラーのコントロールパネルを開きます。 |
| Controls ドロップダウンメニュー | 使用可能なコントロールプロトコルの一覧。 | 関連するデバイスが接続されているかどうかにかかわらず、使用可能なすべてのコントローラーのカテゴリーが一覧表示されます。 |
| コントロールの削除（Remove） | 現在のコントロールプロトコルのアサインを解除します。 |
コントローラーのメニュー項目
コントローラーのコントロールパネルを開くには、コントローラーをアサインして歯車ボタンをクリックします。
Fader Bank は、本体の物理コントローラー用のコントロールパネルです。フェーダー、ノブ、トグルを使用したクラシックなワークフローを提供します。フェーダーバンクについて詳しくは、本ユーザーガイドの付録 A を参照してください。これが初期設定のコントローラーです。
MIDI コントローラー（MIDI）は、MIDI プロトコルを使用して機能をリモートコントロールするためのインターフェースです。詳しくは付録 B を参照してください。
MIDIPLUS FIT は、物理操作の選択肢を広げるために追加できる LV1 用の外部コントローラーです。詳しくは、MIDIPLUS FIT のユーザーガイドを参照してください。
MyRemote は、LV1 Classic の全体または一部をリモートコントロールし、ステージ上からコントロールするモニターミックスを作成するためのモバイルアプリケーションを、まとめてコントロールできるコントロールパネルです。
MyRemote と、MyRemote で実行する以下のモバイルアプリについては、Waves Mobile Apps Startup Guide を参照してください。
| MyFOH | FOH の固定位置で聴くだけでは不十分な場合に、FOH エンジニアが会場内のどこからでも LV1 の重要なコントロールをリモートで調整できます。 |
| MyMon | ミュージシャン向けのパーソナルモニターミキシングアプリです。 |
| MRecall | ステージや会場内のほかの場所から、LV1 のシーンをリモートで読み込めます。 |
| MixTwin | LV1 をミラーリングし、FOH から離れた場所でのリモートコントロールを可能にします。 詳しくは、MixTwin の製品ページを参照してください。 |
参照元記事：eMotion LV1 Classic Console User Guide – External Control Devices（Waves）
