Mixer ウィンドウは、チャンネルストリップの表示内容と、Mixer Mode のコントロールと情報で構成されています。レイヤーを選択すると、表示されてコントロールされるチャンネルストリップが変わります。一方、モードでは、各ストリップでさまざまな表示とコントロールを使用できます。

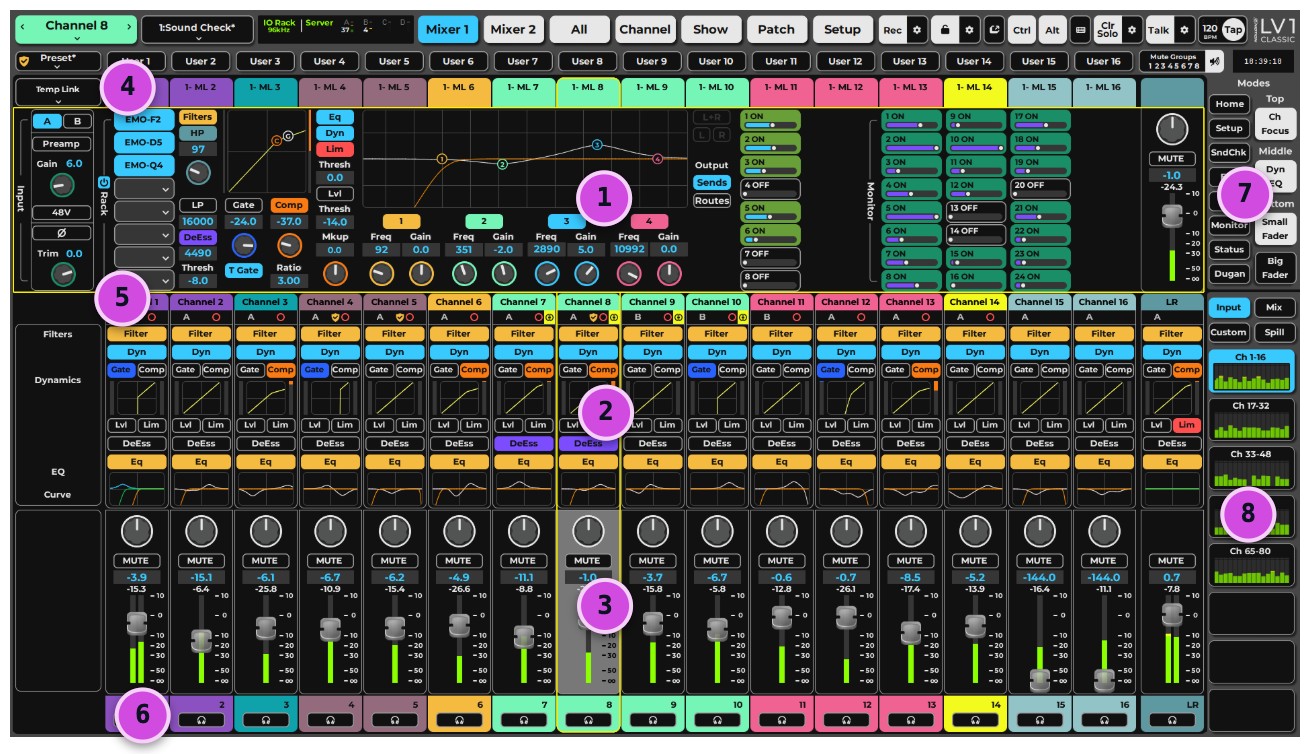

Mixer ウィンドウのレイアウト

設定できるレイアウトは 2 つあります。3 行の Mode 行のレイアウトと、Big Fader を使用した 1 行の Mode 行のレイアウトです。3 行のモードレイアウトでは総合的なコントロールと情報が得られますが、Big Fader を基本としたレイアウトはより焦点が絞られており、タッチスクリーンやリモートタブレットを使用したミキシングが容易です。
これらの行の周囲には、最上部に各チャンネルストリップの Input セクション用の短い行があります。このセクションには、入力のアサインのオプションや操作を含むドロップダウンメニューがある場合があります。中央の行のすぐ上には、チャンネル名と、リンク状態、プロセッシングサーバーのアサイン、Recall Safe、レコーディング、Dugan が有効なチャンネル、ポストエフェクトグループの重要なインジケーターを表示するセクションがあります。Mixer ウィンドウの最下部では、チャンネルストリップの Solo/Cue にアクセスでき、ストリップの種類とインデックスが表示されます。
Mixer Mode セレクターは Mixer ウィンドウの右上に、Layer Banks は右下にあります。

  1. Top モード ― 1 行目
  2. Middle モード ― 2 行目
  3. Bottom モード ― 3 行目
  4. Input セクション
  5. 名前とインジケーターのセクション
  6. Solo／Cue セクション
  7. Mixer Mode セレクター
  8. Mixer Layer Banks

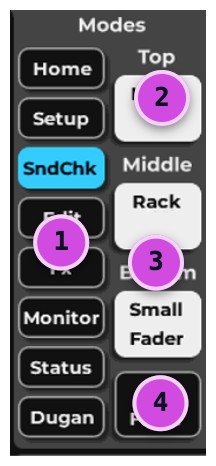

Mixer Mode セレクター

Mixer Mode セレクターのセクションは、行ごとのモード選択メニュー、Big Fader モードの切り替え、8 つのモードレイアウトプリセットで構成されています。

  1. Mode Presets：8 つの Mode Layout Presets を使用すると、チャンネルストリップごとの情報のCustom レイヤーにすばやくアクセスできます。これらは工場出荷時に設定されていますが、Top／Mid／Bottom メニューからユーザーが変更したり、名前を変更したりできます。
  2. Top Mode メニュー：Top 行のモードを選択します。選択したモードはボックスに表示されます。Top モードは常に使用でき、割り当てた User Key で設定することもできます。
  3. Middle と Bottom の Mode メニュー：Middle 行と Bottom 行のモードを選択します。選択したモードはボックスに表示されます。Big Fader モードが有効な場合、Middle 行と Bottom 行は無効になります。
  4. Big Fader Mode：有効にすると、Big Fader モードは Middle と Bottom のモード行よりも優先され、大きなメーターを備えた大きなフェーダーセクションを表示します。このモードは、手の届く範囲に物理フェーダーがない場合の、タッチスクリーンやタブレットでの操作に便利です。

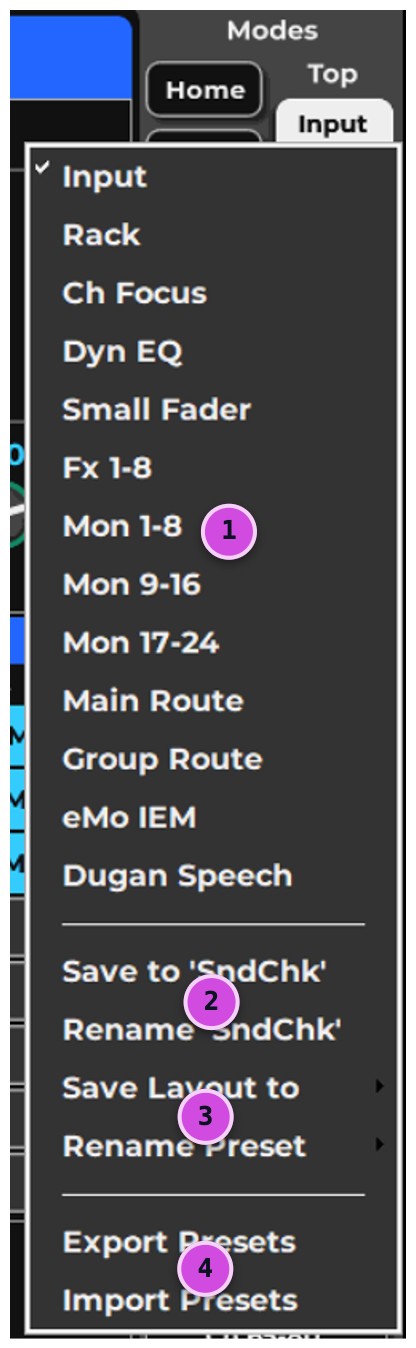

  1. Select Mode：使用可能なすべてのモードがここに一覧表示され、選択して Top／Middle／Bottom の各行に表示できます。モードのオプションは、選択したミキサー構成や、機能のライセンスの有無によって変わる場合があります。
  2. Save / Rename Current：現在選択されている Mode Layout Preset を保存し、名前を変更します。
  3. Save / Rename Preset：選択した Mode Layout Preset を保存し、名前を変更します。
  4. Export / Import Presets：プリセットを別のセッションやシステムにエクスポートするか、以前にエクスポートしたプリセットをファイルからインポートします。

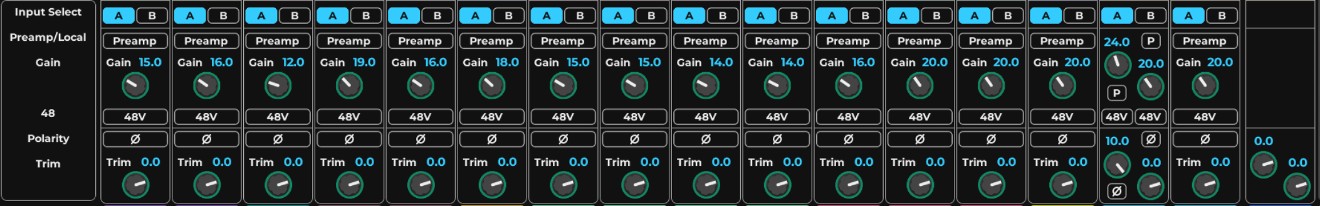

Input レイヤーモード

Input Channel Strip モードは、I/O デバイスまたは内部バスからの信号を管理します。このモードでは、各レイヤーに、チャンネルまたはバスごとのデジタルトリムのコントロールと、パン／バランス／ローテーションのコントロールが含まれます。プリアンプを備えた I/O にチャンネルがパッチされている場合、Input モードでプリアンプをコントロールできます。

入力とプリアンプのコントロール

  • プリアンプの有無にかかわらずチャンネルで使用できるコントロール：チャンネルにプリアンプがない場合は、A/B Input セレクター、Trim、Phase reverse のみを使用できます。
  • Preamp Analog Gain Control：I/O デバイスのプリアンプのアナログレベルを調整します。ノブの位置は、値ボックスと、ノブの周囲の青いリングで表示されます。ステレオチャンネルには独立した L/R の入力コントロールがあり、リンクすることもできます。これは Channel ウィンドウで設定します。プリアンプのコントロール範囲は I/O によって異なり、I/O のコントロールパネルで行った調整がここに反映されます。
  • Preamp/Local Select（Preamp ボタンをクリックして切り替え）：Preamp モードでは、デバイスのコントロールパネルのプリアンプゲインコントロールと同様に、プリアンプのアナログゲインを調整します。Local はデジタルゲイン段で、プリアンプのアナログゲインの設定にかかわらず、ユーザーが要求した入力ゲインを常に提供します。Channel > Input Sections > を参照してください。
  • 48V ファンタム電源：マイクプリアンプの 48V ファンタム電源を有効にします。ステレオチャンネルには、独立した L/R の 48v ファンタムコントロールがあります。オプション：On/Off、初期設定：Off
  • Input セレクターでは、ミキサーの入力 A と B を切り替えることができます。
  • Channel Trim：チャンネルの入力レベルをデジタルでトリムします。ステレオのチャンネル／バスには独立した左右のトリムコントロールがあり、リンクできます。範囲：-144 dB〜+10 dB
  • 入力の極性反転：入力チャンネルの極性を反転します。ステレオ入力の各チャンネルは個別にコントロールできます。極性と 48V の位置は、モノラルチャンネルとステレオチャンネルで異なることに注意してください。オプション：On/Off、初期設定：Off
  • プリアンプがある場合に Channel ウィンドウで使用できる追加のコントロール

フェーダーバンクから入力ゲインをコントロールするには、チャンネルのエンコーダーノブを使用してプリアンプをコントロールし、チャンネルトリムを調整します。エンコーダーノブをゲインのコントロールに設定すると、チャンネル入力のプリアンプの Gain またはローカルの VGain に自動的にマッピングされます。プリアンプがない場合、エンコーダーノブはチャンネルトリムをコントロールします。ゲインの値は、スクリブルストリップに表示されます。

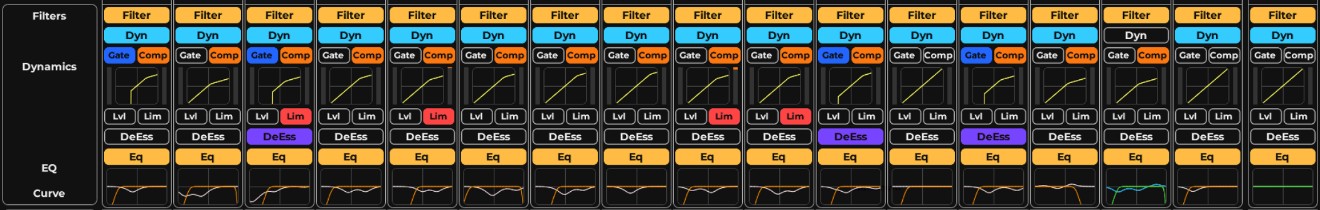

Dynamics/EQ モード

DYN/EQ モードは、Main Channel のプロセッシングに割り当てられたプラグインのコントロールとグラフィックを表示します。16 チャンネルのレイヤー全体のダイナミクス、EQ、フィルターのプロセッシングを 1 ページで概観できます。

各チャンネルのモードセクションには、特定の EQ およびダイナミクスのプロセッサーのグラフィック表示が含まれます。プラグインは、表示ボタンでバイパスできます。インジケーターランプが消灯しているときは、選択したプラグインまたはセクションがバイパスされています。

Filters、EQ、Dynamics の各ボタンは、プラグイン全体のそれぞれのプロセッシングセクションをオン／オフします。また、ダイナミクスの各セクション（ゲート、コンプレッサー、レベラー、リミッター、ディエッサー）を個別にバイパスできます。プラグインをさらに詳しくコントロールするには、グラフィック表示をクリックして、Channel ウィンドウでプラグインのユーザーインターフェースを開きます。

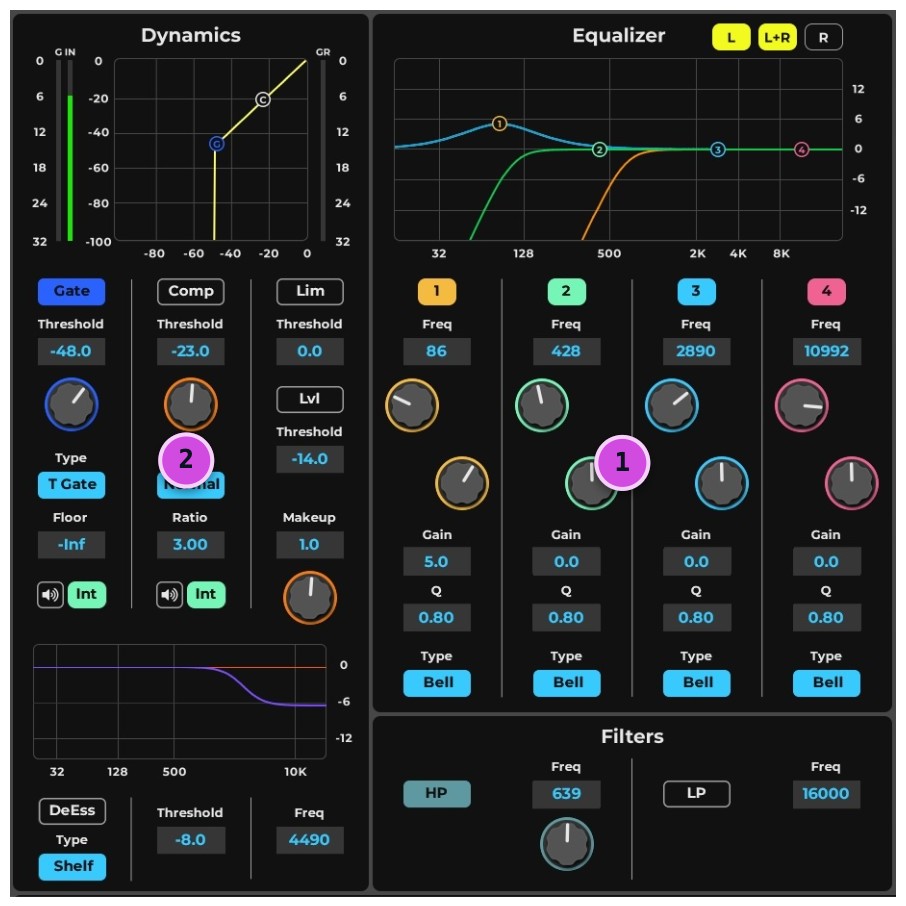

  1. EQ とフィルターのセクション：Channel ウィンドウの メインコントロールセクションの、EQ とフィルターのプロセッシングです。Filters ボタンと EQ ボタンはそれぞれのプロセッシングセクションをオン／オフし、グラフィックをクリックすると Channel ウィンドウでプラグインのインターフェースが開きます。初期設定では eMo-Q4 と eMo-F2 にマッピングされています。
  2. ダイナミクス：Channel ウィンドウの メインコントロールセクションの、ダイナミクスプロセッサーです。Dynamics セクションでは、Gate、Compressor、Leveler、Limiter、DeEsser をコントロールできます。初期設定では eMo-D5 にマッピングされています。

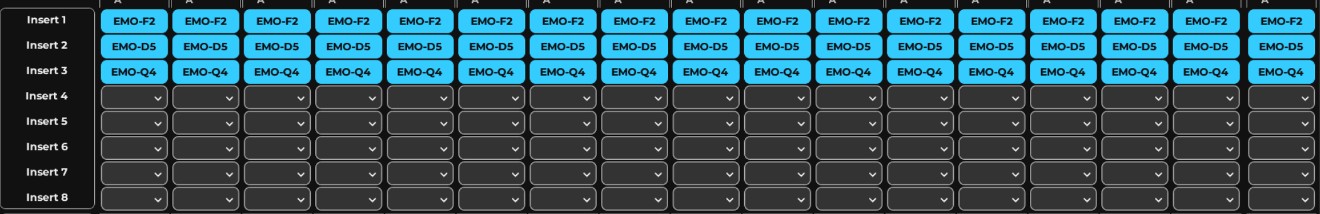

Rack モード

Rack モードは、現在のレイヤーのチャンネルのプラグインと外部インサートを表示します。各チャンネルまたはミキサーバスのプロセッサーを概観できます。Rack モードでは、ラック間でのプラグインの移動とコピー、ラックの順序の並べ替え、ラック内のプラグインのバイパス、無効化、削除ができます。

各チャンネルのラックには、最大 8 つのプラグインを入れることができます。

プラグインのアイコンをクリックすると、Channel ウィンドウでユーザーインターフェースが開きます。または、メニューからプラグインのインターフェースをフローティング表示にする（別ウィンドウに切り離す）こともできます。

プラグインのインサート

ラックにプラグインを追加するには、空のラックスロットの小さな矢印をクリックするか、スロット自体をクリック＋ホールドします。プラグインメニューが開きます。プラグインを検索するか、Plugin List サブメニューに移動して、使用可能なプラグインから選択します。スロットにプラグインの名前が表示されます。アイコンをクリックすると、プラグインのユーザーインターフェースにアクセスできます。

プラグインメニューは、プリセットの管理、プラグイン間のパラメーターのコピー、チャンネルのレイテンシーのモニターにも使用します。これらの機能の詳細は、本マニュアルの Channel ウィンドウの章（Channel > Rack Section > Adding and Managing Plugins）で説明しています。

よく使用する プラグインメニューの項目のいくつかについては、次のセクションで説明します。

ラックからのプラグインの管理

Bypass

プラグインを処理チェーンに残したまま、バイパスします。バイパスされたプラグインは、ラック内で白い背景で表示されます。メニューから、または alt+Ctrl+プラグイン名 をクリックしてバイパスします。

Disable Plugin

プラグインをラックから削除せずに、処理チェーンから外します。現在使用していないプラグインを無効にすると、ラックのレイテンシーが減少する場合があります。ラックのレイテンシーが大きいと、バス入力からの遅延が累積することがあります。設定、コントロール、オートメーションのアサインを失うことなく、プラグインを再度有効にできます。無効にしたプラグインは名前が表示されたままですが、スロットは黒く表示されます。メニューから、または Ctrl+プラグイン名 をクリックして無効にします。

Remove Plugin

スロットからプラグインを削除します。パラメーターの設定とコントロールのアサインは、すべて失われます。メニューのオプションから、またはプラグインをラックの外にドラッグして削除します。

プラグインの行の追加と削除

プラグインメニューから Insert または Remove を選択するときに Alt キーを押したままにすると、セッション内のすべてのチャンネルにわたって、行全体に操作が適用されます。オンスクリーンキーボードには、ラッチ式の Alt と Ctrl のモディファイアーキーがあります。

レイテンシー

メニューのレイテンシーの表示：
Latency Compensation On/Off ― プラグインを、プラグイン／バスのレイテンシー補正の計算から除外します。プラグインはアクティブなままですが、そのレイテンシーは遅延補正エンジンに報告されなくなります。これにより、特に遅延の大きいプラグインがバス全体を遅らせることを防ぎます。
Latency ― プラグインのレイテンシーを示します。
Rack Latency ― すべてのプラグインとルーティングの累積レイテンシーを示します。

Rack チャンネルストリップモードでのプラグインの整理

ラックの信号の流れは、ラックの上から下です。一部のプラグインは、処理の順序に関係なく並列で動作するように設計されています。これらのプラグインでは、ラックの順序は重要ではありません。詳細は、各プラグインのユーザーガイドを参照してください。

プラグインアイコンの移動、コピー、コントロールは、タッチスクリーンで行います。誤ってアイコンに触れて状態を変えないよう注意してください。

ラックからのプラグインのコントロール　シングルクリック：プラグインまたは外部インサートのユーザーインターフェースを開きます。

シングルクリック＋ホールド：プラグインメニューを開きます。

Ctrl + Alt + クリック：プラグインをバイパスします。

Ctrl + クリック：プラグインを無効にし、DSP プロセッサーから外します。

アイコンを画面の左側の外にドラッグ：プラグインを完全に削除します。

アイコンを使用したプラグインの移動とコピー

クリック＋アイコンをドラッグ：プラグインとそのプリセットを、別のラックスロットに移動します。

Alt + クリック＋アイコンをドラッグ：プラグインを、あるラックスロットから別のラックスロットにコピーします。

プラグインをドラッグすると、ラック内の位置を変更できます。ドラッグしてプラグインまたは外部インサートを別のチャンネルに移動するか、Alt+ドラッグでコピーします。ラッチ式の Alt キーと Ctrl キーは、オンスクリーンキーボードにあります。モノラルのプラグインモジュールをステレオチャンネルに移動すると、プラグインはステレオモジュールになります。モノラルプラグインのパラメーターは、ステレオモジュールの両側に適用されます。ステレオプラグインをモノラルチャンネルに移動した場合は、左側のステレオチャンネルの設定がモノラルのパラメーターになります。

オーディオのドロップアウトが許されない状況では、プラグインの追加、削除、無効化、移動を行わないでください。これらの操作はプラグインラックの構造を変更するため、短時間の途切れが生じることがあります。プラグインのバイパスやパラメーターの変更は、いつでも行えます。

Route モード

Route モードを使用すると、ミキサー内および I/O デバイスへのパッチングを行えます。Route モードでは、内部および外部のパッチングをミキサー表示で概観できます。

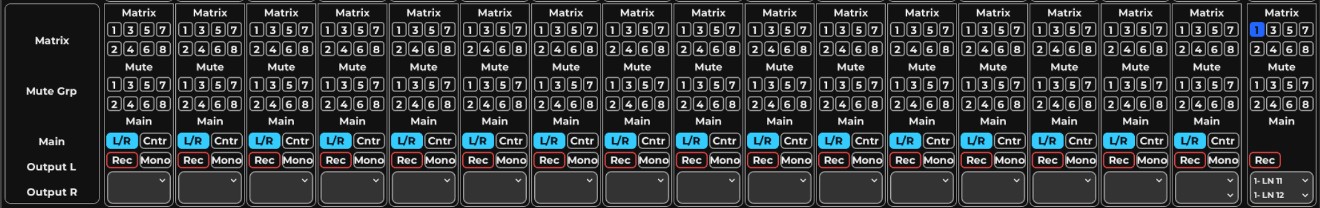

Main Route

Main Route モードは、内部の Main ミックス、マトリクス、ミュートグループのアサインの概観と設定に使用します。また、内部レコーディング（使用可能な場合）にチャンネルをアサインするのにも使用します。I/O の出力もここからアサインでき、最後に行ったアサインが表示されます。ステレオ出力の場合は、ペアでアサインするか、Ctrl+クリックを使用して片側ごとに個別の I/O をアサインします。

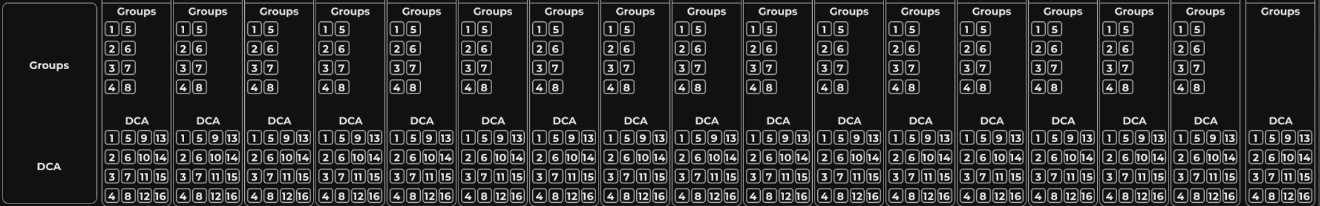

Group Route

Group Route モードは、チャンネルを Processing Groups と Link／DCA グループに内部でアサインするのに使用します。

Aux Sends モード

LV1 の大規模な構成では、ルーティングを簡素にするため、Aux バスは FX バスと Monitor バスに分かれています。FX バスは、主にエフェクト処理に使用します。処理の信号の流れでは FX が Monitor より前にあるため、FX は MON バスとメインミックスに送ることができます。MON バスは I/O に直接送ることができます。送り先がより大きいインデックスの Aux バスであれば、すべての Aux バスを相互に送ることができます。Aux Sends モードは 8 つずつのグループに分かれており、Sends-On-Faders Flip のクイックオプションを備えています。

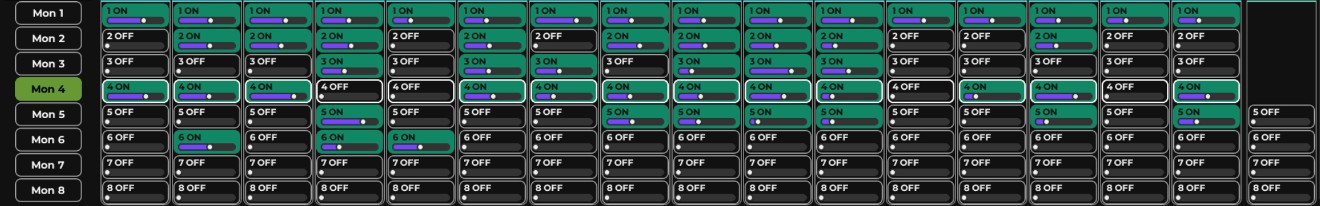

Aux Sends セルのコントロール

  1. AUX モード（例：MON 1–8）を選択します。
  2. セルをダブルクリックして、Aux センドをオンまたはオフにします。
  3. セルを Ctrl+クリックして、各センドのソースを選択します。フェーダーバーの色で、Aux のソースを示します。
  4. 小さい横向きのフェーダーで、Aux センドのレベルを調整します。横方向にクリック＋ドラッグして、センドレベルを調整します。フェーダーに触れると、セルにフェーダーの値が表示されます。
INP緑すべての処理の前、入力ゲインの後
PRE紫プリフェーダー、処理の後
PSTオレンジポストフェーダー、処理の後
PSP青ポストフェーダー、ポストパンナー、処理の後*

Sends On Faders

このモードでは、コンソールが「フリップ」されます。チャンネルフェーダーは、選択した Aux チャンネルに送るレベルをコントロールします。別のチャンネルを選択すると、そのチャンネルから同じ Aux に送るレベルを調整できます。別の Aux（左側）を選択すると、送り先の Aux を変更できます。これにより、Aux チャンネルをより快適に、より高い分解能でコントロールできます。

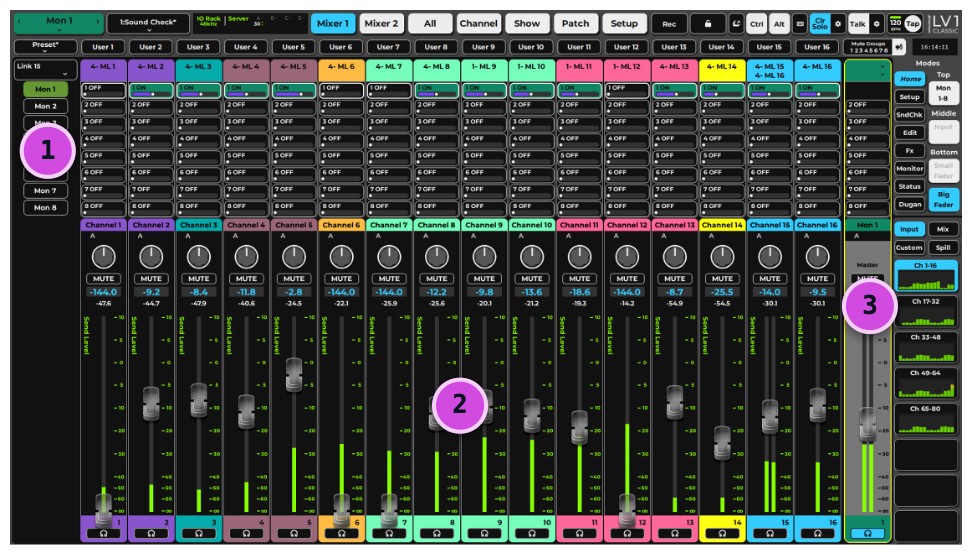

タッチスクリーンからの Flip の開始

  1. Sub Views の Aux リスト：左側の Sub Views セクションで、送り先の Aux チャンネルの名前をクリックします。
  2. Send Level フェーダー：コンソールがフリップされると、各大きいフェーダーの横に「Send Level」と表示されます。大きいフェーダーで、選択したチャンネルから、選択中の Aux へのセンドレベルをコントロールします。
  3. Aux Master

チャンネルフェーダーの機能がフリップされたことを示すため、インターフェースの色が変わります。モードを示すため、各大きいフェーダーの横に「Send Level」と表示されます。大きいフェーダーで、選択したチャンネルから、選択中の Aux へのセンドレベルをコントロールします。

通常のフェーダーに戻るには、パネルの左側またはマスターフェーダーの上にある、Aux センドの名前をクリックします。フェーダーがフリップされている間に、別の AUX チャンネルを選択できます。フェーダーが新しい Aux センドに再マッピングされます。

フェーダーバンクからの Flip

  1. フェーダーバンクの右側にある Flip を押します。ボタンの最上段（Select/User）が緑色に変わって点滅し、Flip ボタンも点滅します。
  2. フェーダーバンクの右側にある Layer ボタンを使用して、Aux レイヤー（例：FX 1–8、MON 1–16）を選択します。
  3. Channel Select ボタンを使用して、送り先の Aux を選択します。
  4. Aux チャンネルを選択すると、そのボタンが白に変わります。
  5. Channel Select ボタンを使用して、別の Aux チャンネルを選択します。

Sends Flip 中は、チャンネルフェーダーでセンドレベルをコントロールし、チャンネルのエンコーダーノブは初期設定で Pan のコントロールになり、センドのパンとして機能します。

ミキサーが sends-on-fader モードの間、マスターフェーダーは Aux チャンネルの出力をコントロールします。選択した Aux チャンネルの名前がマスターフェーダーの上に表示され、その Aux バスの Cue が選択されます。

センドの調整が終わったら、Flip ボタンをクリックして通常のチャンネルフェーダーに戻ります。

Legacy Pan に関する注：モノラルの入力チャンネルをステレオの AUX チャンネル（または IEM）にポストパン（PSP）で送る場合、センドのパンナーは冗長になるため表示されません。ただし、そのパンナーを使用して旧バージョンの LV1 で作成したセッションは、Legacy Send Pan モードが ON の状態で開きます。Legacy Send Pan を無効にすると、v16 より前のセッションのモノラル PSP パンナーの値はすべてリセットされ、冗長なパンナーのコントロールはインターフェースから削除されます。この操作は元に戻せません。

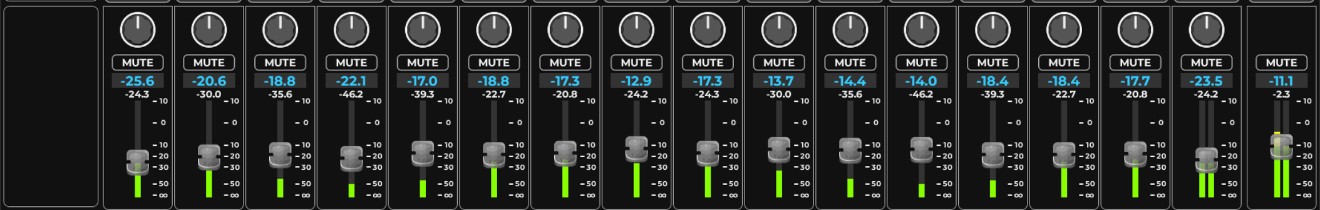

Small Fader モード

Small Fader モードでは、フェーダーとメーター（-144〜+10 dB）、Mute と Pan のコントロールを、1 行に収まるコンパクトなレイアウトで表示します。チャンネルのモニターとコントロールを維持しながら、より多くのモードにアクセスできます。Aux Sends on Faders Flip はこれらのフェーダーにも影響し、センドレベルのフェーダーに変わります。

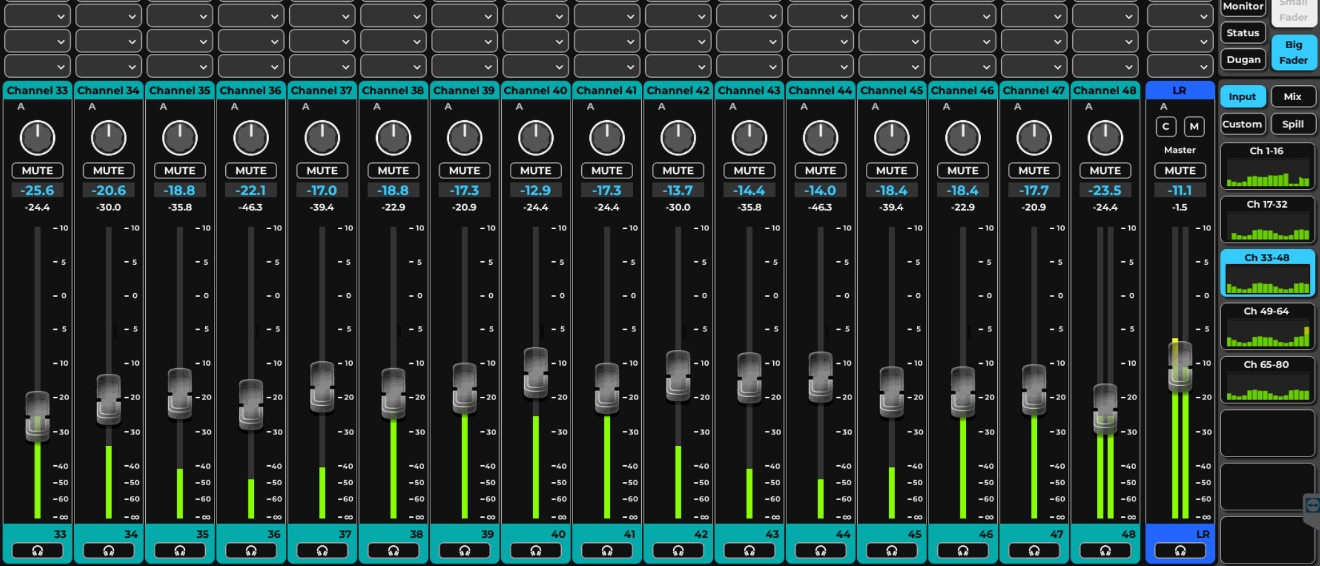

Big Fader モード

Big Faders モードは、大きいフェーダーとメーターを前面に表示し、Middle 行と Bottom 行よりも優先されます。元の LV1 のレイアウトに似た、タッチスクリーンのワークフローに適したフェーダーインターフェースを提供します。Big Fader モードをオフにすると、Middle と Bottom の Mode 行が再びアクティブになります。
Big Fader モードは、リモートタブレットでコントロールする場合や、メーターを厳密に監視する必要がある場合に使用します。
Big Fader モードでは、Pan と Mute をコントロールできます。フェーダーとメーターの範囲は -144〜+10 dB で、現在の状態を表示する専用の値ボックスがあります。
Big Fader は Aux Sends-on-Faders Flip モードでも使用し、センドレベルのコントロールとして機能します。

Channel Focus モード

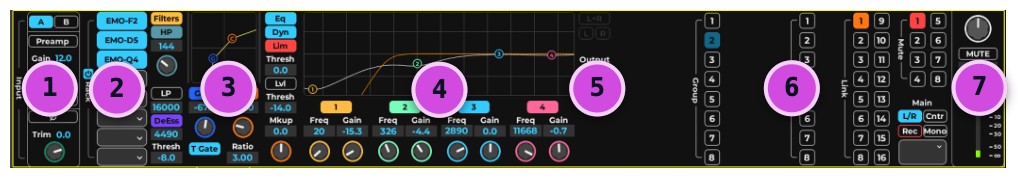

Channel Focus モードでは、現在のレイヤーで選択したチャンネルまたはバスのルーティングとプロセッシングについて、総合的なフィードバックとコントロールが得られます。Channel Focus は Channel ウィンドウの一部を表示するミニディスプレイで、最もよく使用するパラメーターにすばやくアクセスできます。このモードは、ディスプレイが 1 台のミキサー構成に特に適しています。

  1. Input セクション：Input モードと同じオプションで、すべての Input コントロールをここで操作できます。
  2. プラグインラック：チャンネルストリップの処理チェーンのプラグインを追加、削除、変更します。プラグイン名をクリックすると、Channel ウィンドウで編集用に開きます。または、メニューから選択して、独立したウィンドウとして切り離します。
  3. フィルターとダイナミクス：フィルターとダイナミクスの、最もよく使用するパラメーターをコントロールします。
  4. EQ：EQ の、最もよく使用するパラメーターをコントロールします。
  5. Output Display：フォーカスしているチャンネルの Output Display を、Sends と Routes で切り替えます。
  6. Route／Sends：このセクションで、Routes と Sends をコントロール・設定できます。
  7. Output：フォーカスしているチャンネルの、小さいフェーダー、Pan、Mute のコントロールです。

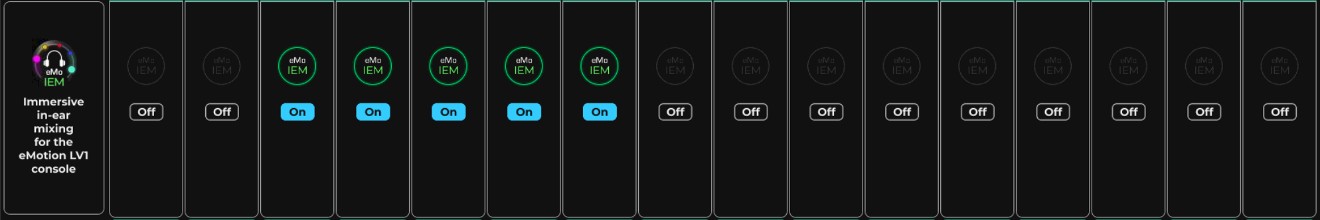

eMo イマーシブインイヤーモニタリング

eMo IEM を使用すると、インイヤーモニターで 360 度のイマーシブなパンニングができます。これにより、ほとんどのミュージシャンにとって、特に長時間の使用時に、より快適なモニタリング体験が得られます。MON の Aux ミックス用ですが、任意の Aux チャンネル（FX と Monitor）で使用できます。

eMo IEM には、別途ライセンスが必要です。LV1 とモバイルアプリで使用するには、ソフトウェアライセンスをインストールしてアクティベートする必要があります。すべての Waves ソフトウェア製品の購入と管理には、Waves Central を使用します。

Mixer ウィンドウから eMo IEM モニタリングを選択するには、次の手順に従います。

方法 1

  • Aux チャンネル（FX または Mon）を選択します。
  • Aux ミックスの上部にある Input ドロップダウンメニューを開き、Channel Config > IEM を選択します。
  • この Aux ミックスのすべてのソースチャンネルが IEM ミックスモードに切り替わり、Pan ノブが 360 度の「オーバーヘッド」イメージャーに置き換わります。

方法 2

  • GROUP/FX または MONITOR レイヤーで、eMo IEM モードを選択します。
  • 目的のミックスで ON をクリックして、eMo IEM を有効にします。
  • この Aux ミックスのすべての Aux チャンネルが、IEM のイマーシブモードに切り替わります。

イマーシブモニタリングには、ステレオの AUX チャンネルが必要です。モノラルの AUX で IEM を有効にすると、チャンネルは自動的にステレオのバイノーラルミックスモードに切り替わります。eMo IEM は、Channel ウィンドウから開始することもできます。

MyMon や MyFOH などの、モバイルデバイス用の Waves のステージ上モニタリングツールを使用して、イマーシブミックスを直接コントロールできます。お使いのデバイスを LV1 で使用する方法については、Waves.com を参照してください。

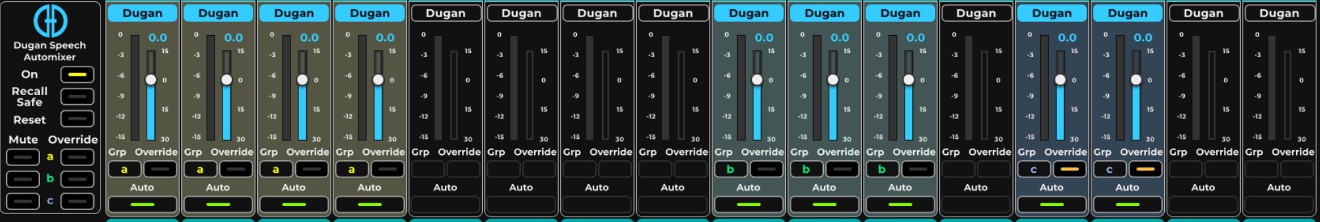

Dugan Speech チャンネルストリップモード

Dugan Speech Automixer は、複数の話者がいる環境で、ライブのマイクのグループをコントロールします。話している人のマイクを上げ、静かにしている人のマイクを下げます。円卓会議、トークショー、ディベート（および同様のセットアップ）でよく使用され、ハードウェアの Dugan Automatic Microphone Mixer をベースにしています。

この機能を使用するには、Dugan Speech のライセンスが必要です。Waves Central を使用して、ライセンスをインストールしてください。

Dugan レイヤーにアクセスするには、Dugan Mode Preset をクリックするか、いずれかのモードメニューで Dugan を選択します。

  1. Dugan ロゴの下、Dugan Mode 行の左側にあるメインの On ボタンをクリックして、Dugan Speech オートミキサーを有効にします。
  2. Dugan チャンネルストリップのコントロール上部にある On ボタンをクリックして、Dugan Speech を有効にします。
  3. チャンネルの信号の流れにおけるオートミキサーの位置は、処理の後、フェーダーの後です。効果的なオートミキシングは、各チャンネルの入力ゲインが適切であることに左右されます。レベル表示が緑になるように、各チャンネルのプリアンプまたは入力ゲインを調整してください。必要に応じて、複数チャンネルの合計レベルを補正するために、マスターフェーダーを下げてください。
  4. Auto ボタンをクリックして、そのチャンネルのオートミキサーをオンにします。
  5. weight コントロールを設定して、チャンネルのオートミックスゲインのバランスをとり、ある話者を他の話者より優先させます。weight のレベルは、フェーダーを上下にドラッグするか、フェーダーの下の値ボックスに dB 値を入力して変更できます。

チャンネルを Dugan グループにアサインします。グループは、個別の独立したオートミキサーとして機能します。各チャンネルは、a、b、c の 3 つのグループのいずれかにアサインできます。Dugan グループは、LV1 のミュートグループと同じ方法でミュートをコントロールします。
