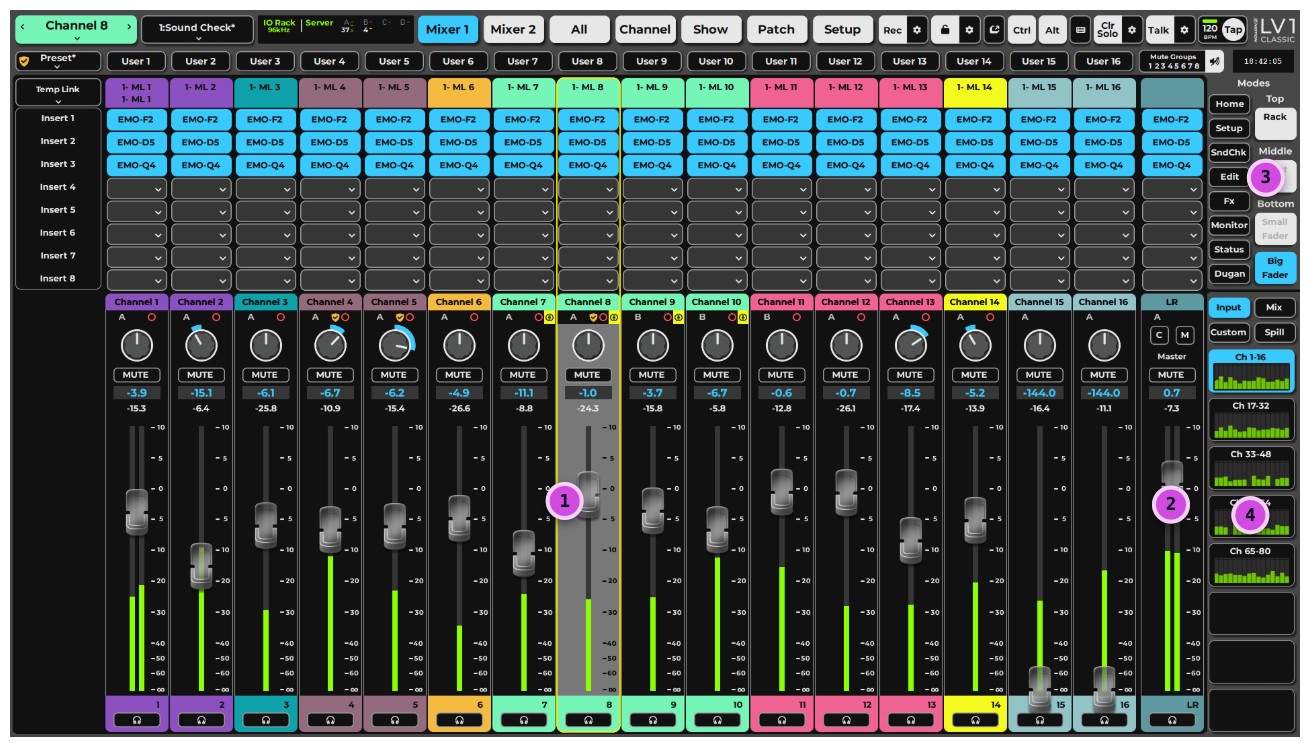

Mixer ウィンドウでは、基本的なフェーダーとパンのコントロールから、アサイン、チャンネルプロセッシング、オートミキシング、イマーシブパンニングまで、チャンネルとミックスのパラメーターを総合的にコントロールできます。各 Mixer ウィンドウには最大 16 チャンネルと 1 つのマスターチャンネルを表示でき、Channel Layers を使用すると、ミキサーにさまざまな入力チャンネルとミックスチャンネルを表示できます。ミキサーは 4 つの主要なセクションで構成されています。

1. Mixer Channels：チャンネルは、個々のチャンネルをコントロールするチャンネルストリップと、チャンネルまたはバスのコントロール方法と表示方法を定義する Channel Strip モードで構成されています。
2. Master Fader：マスターフェーダーは、全体の出力レベルをコントロールします。sends on faders モードでは、Aux チャンネルの出力レベルをコントロールします。
3. Mixer Modes ― Top／Middle／Bottom の設定とプリセット：Mixer モードは、表示されているレイヤーのチャンネルストリップ全体にわたって、さまざまなパラメーターの概要を表示します。たとえば、Input パラメーターや Rack の設定です。Top、Middle、Bottom の各行の Mixer モードを設定します。Big Fader ボタンを使用すると、Middle と Bottom の設定よりも優先されます。Presets を使用すると、すべての行のレイアウトを一度に設定できます。プリセットは、白い各 Mode セルのモード設定メニューで保存と名前の変更ができます。
4. Mixer Layers：Mixer レイヤーは、各ミキサーチャンネルに何を表示してコントロールするかを決定します。

Mixer のチャンネルストリップ

画面上のチャンネルストリップ

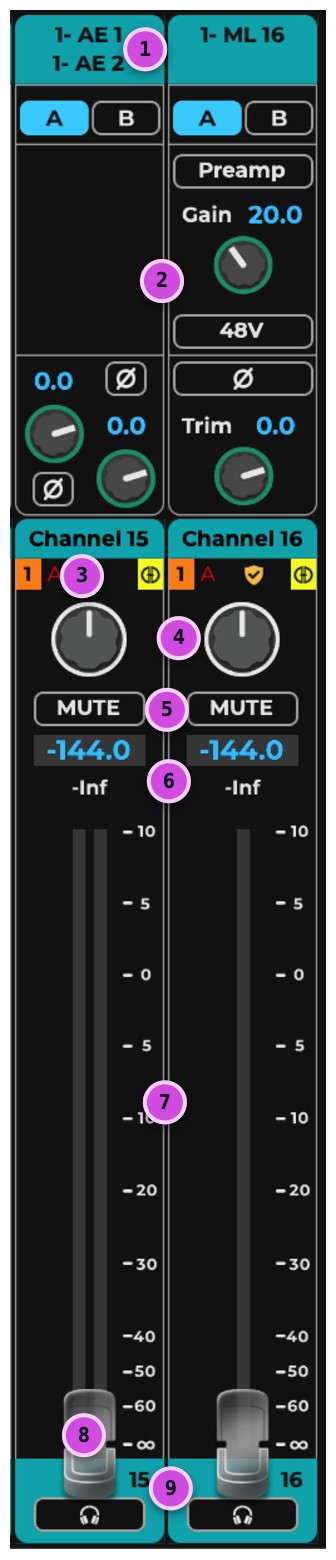

タッチスクリーンのチャンネルストリップ

1. チャンネルストリップの Input セクション
2. Mixer Modes セクション
3. チャンネル名とインジケーター
4. パンナー
5. Mute
6. フェーダー値とメーター値
7. メーター
8. フェーダー
9. Cue／Solo

物理チャンネルストリップ

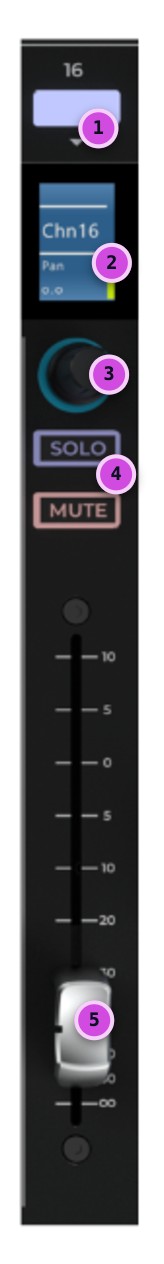

フェーダーバンクのチャンネルストリップ

1. Select
2. チャンネルのスクリブルストリップ
3. ロータリーエンコーダー
4. Solo／Mute
5. モーター駆動フェーダー

Mixer 1 ウィンドウは、初期設定で LV1 Classic のフェーダーバンクとリンクしており、タッチスクリーンに加えて物理操作面からもコントロールできるため、複数のチャンネルにすばやくアクセスできます。

チャンネルストリップの要素

タッチスクリーンとフェーダーバンクのチャンネルストリップは機能的に同一ですが、一部のコントロールは必然的に異なる形で表示されます。フェーダーバンクのチャンネルストリップは、タッチスクリーンのインターフェースにマッピングされています。タッチスクリーンのチャンネルストリップと同じロジックと流れで動作します。

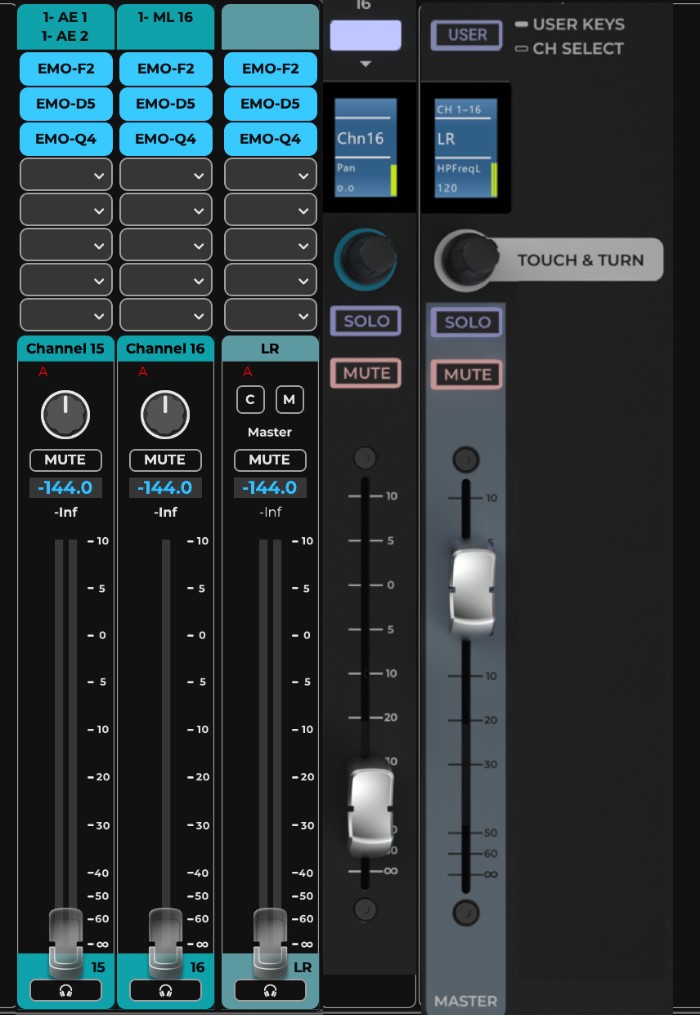

マスターフェーダー

マスターフェーダーは、全体の出力レベルをコントロールします。チャンネルストリップのフェーダーと同様に、フェーダー、メーター、ミュート、Cue を備えています。sends-on-faders を使用しているときは、マスターフェーダーが Aux チャンネルのフェーダーをコントロールします。

フェーダーバンクのマスターフェーダーは、タッチスクリーンのマスターフェーダーに追従します。メーターはスクリブルストリップに表示されます。必要に応じて、マスターフェーダーを任意のチャンネルにマッピングできます。マスターフェーダーはレイヤーを切り替えても変わりませんが、Aux SOF Flip モードでは Aux マスターに切り替わります。

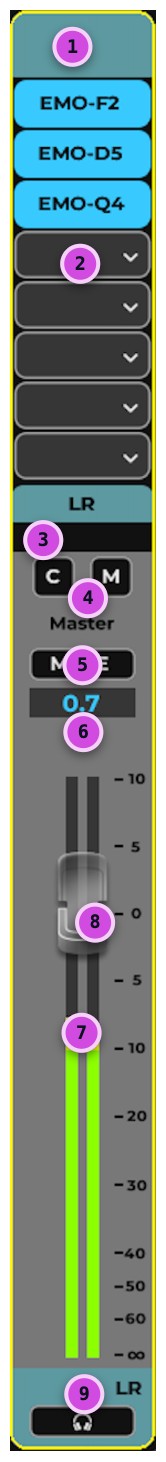

タッチスクリーンのマスターフェーダー

1. マスターチャンネルストリップの Input セクション
2. Mixer Modes セクション
3. チャンネル名とインジケーター
4. Master の選択
5. Mute
6. フェーダー値とメーター値
7. メーター
8. フェーダー
9. Cue／Solo

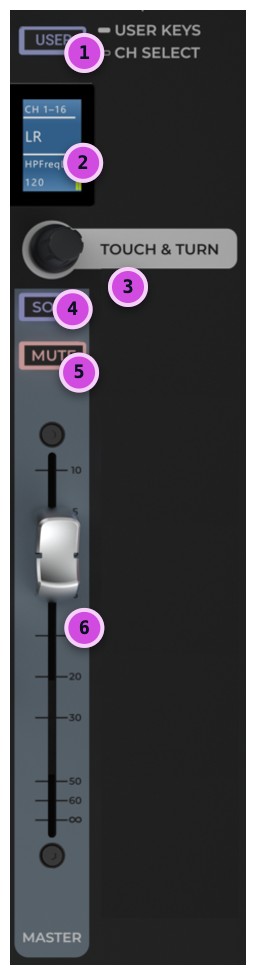

フェーダーバンクのマスターフェーダー

1. User Keys／Ch Select 切り替え：各チャンネル上部のボタンの機能を設定する、Channel Select／User Keys の切り替えです。フェーダーバンクからユーザー割り当てキーをトリガーするには、User Keys に設定します。
2. スクリブルストリップ：フェーダーバンクにマスターフェーダーのメーターを表示します。メーターはスクリブルストリップに表示されます。
3. Touch & Turn：このノブを 1 つのコントロールにすばやくマッピングして、すぐに操作できます。
4. SOLO：フェーダーバンクのマスターフェーダーのソロコントロールです。フェーダーバンクのマスターフェーダーはタッチスクリーンのマスターフェーダーと一致しており、Cue／ソロとミュートを備えています。
5. MUTE：マスター出力をミュートします。フェーダーバンクのマスターフェーダーはタッチスクリーンのマスターフェーダーと同じで、ミュートを備えています。
6. フェーダー：フェーダーバンクのマスターフェーダーです。タッチスクリーンのマスターフェーダーをコントロールし、レイアウトとフェーダーバンク固有の一部の機能を除いて同じです。

Mixer モード

Channel Strip モードは、レイヤー内のすべてのチャンネルのプロセッシング、ルーティング、表示を決定します。モードは、ミキサー中央の大きなセクションに表示されます。モードは、右側のパネル（ここでは黄色の円で強調表示）で選択します。パネル上部の矢印で、セレクターのページを切り替えます。

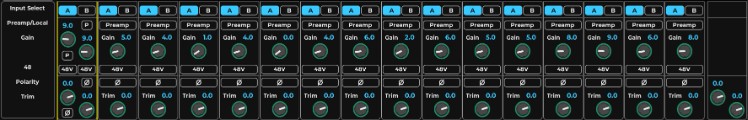

Input：入力ソースを選択します。プリアンプとデジタルトリムをコントロールします。

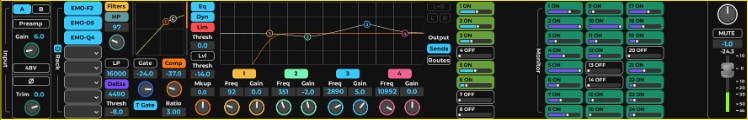

Channel Focus：Mixer から離れずに、選択したチャンネルの詳細を表示してコントロールします。チャンネルが選択されていない場合は、グレー表示になります。

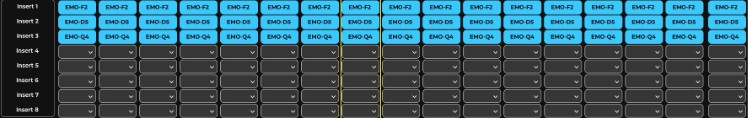

Rack：チャンネルごとに最大 8 つのプラグインをインサートします。プラグインは、メイン、Cue、Talkback を含む任意のレイヤーにインサートできます。

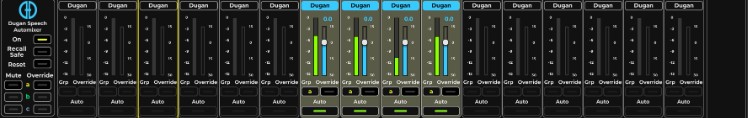

Dugan Speech：Automix の動作をコントロールします。Dugan Speech のライセンスがない場合、Dugan モードボタンはグレー表示になります。

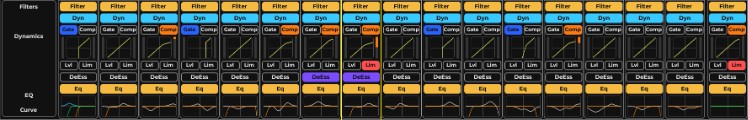

Dyn/EQ：Channel ウィンドウで割り当てたダイナミクスと EQ のプラグインを表示してコントロールします。

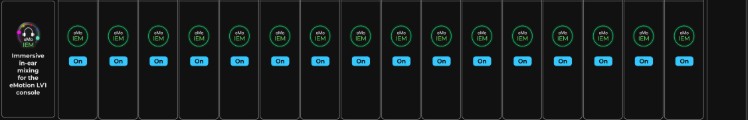

eMo IEM：任意の Aux ミックスから、イマーシブなインイヤーモニタリングを提供します。

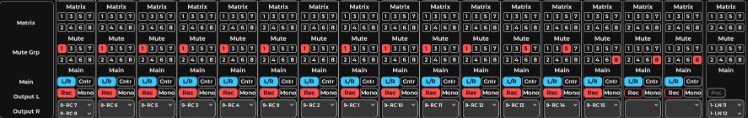

Main Route：Main バスと Matrix バス、ミュートグループ、レコーディング、出力のパッチングをアサインします。

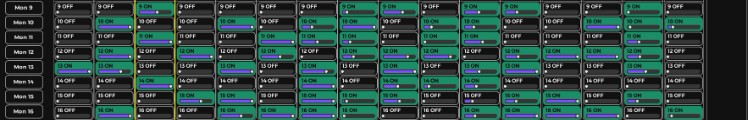

Aux Send Modes：8 つの Aux バスのセンドの有効化とフェーダー位置、SOF Flip のクイック切り替えです。

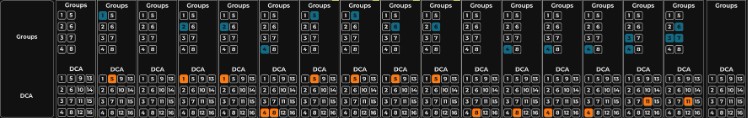

Group route：オーディオグループと DCA グループをアサインします。

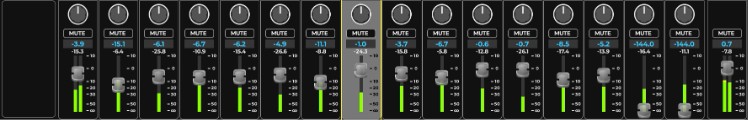

Small Fader：メーター、パンナー、Mute を備えた小さいフェーダーです。

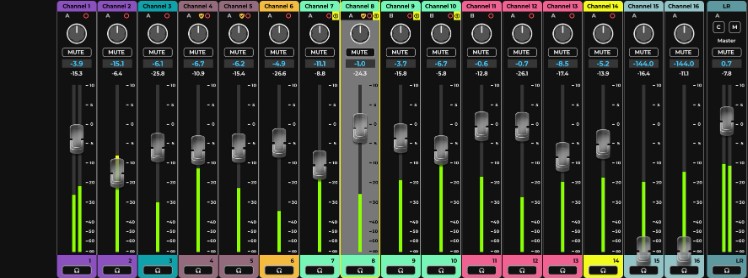

Big Fader：メーター、パンナー、Mute を備えた大きいフェーダーです。

Mode Selector

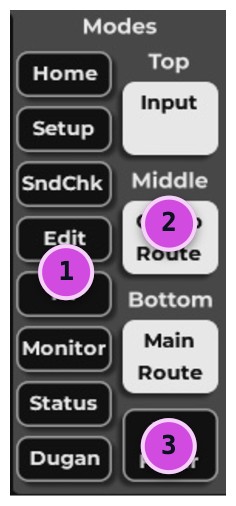

Mode selector パネル

1. Mode Presets ボタン：Mixer 中央の大きなセクションに表示する、チャンネルストリップのモードプリセットを選択します：Home、Setup、SndChk、Edit、Fx、Monitor、Status、Dugan。各プリセットには、Top、Middle、Bottom、Big Fader の各モードのレイアウト選択が含まれています。
2. Mode Selector（Top／Middle／Bottom）：Top、Middle、Bottom の各セレクターには、現在有効なモード（例：Input、Group Route、Main Route、Big Fader）が表示されます。各セレクターボタンを押すと、Mode options メニューが開きます。Mode options メニューは、プリセットの新しいレイアウトの保存と、プリセットの名前の変更に使用します。
3. Big Fader Mode：Big Fader モードは、Middle と Bottom のモードレイアウトよりも優先されます。

Mixer レイヤー

Mixer Layers は、チャンネルストリップにさまざまなチャンネルを表示します。Mixer レイヤーにはいくつかのバンクがあり、各バンクは 8 つのレイヤーで構成されています。初期設定の Factory バンク、Custom レイヤーバンク、Spill レイヤーバンクです。Mixer レイヤーは、タッチ操作面またはフェーダーバンクから選択できます。

大規模な Channel モードが有効な場合、Factory のチャンネルレイヤーバンクは、INPUT と MIX の 2 つのバンクに分かれます。INPUT には使用可能なすべての入力チャンネルがマッピングされ、MIX には使用可能なすべてのバスと出力がマッピングされます。MIX レイヤーには独自の色（濃い青）があり、Input は元の Factory の色（薄い青）を使用します。

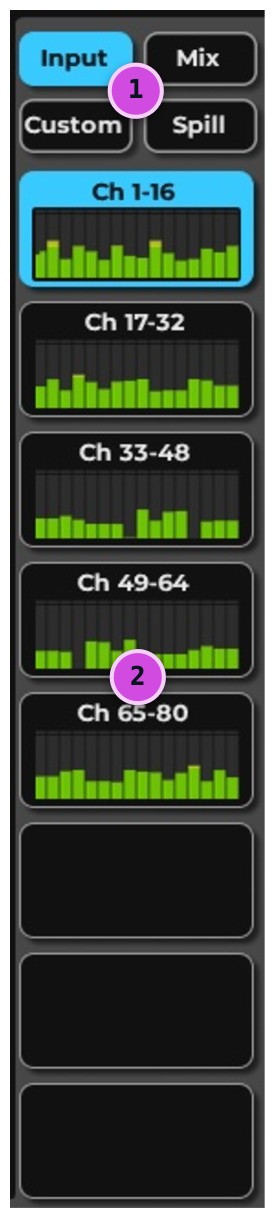

タッチスクリーンのレイヤー選択

1. Layer Bank セレクター：Mixer レイヤーバンクのオプションです。Factory：小規模な構成用。Input：大規模な構成の入力チャンネル。Mix：大規模な構成のミックスバス（Groups、Auxes、Matrix、Main、DCAs）。Custom：ユーザーがカスタマイズしたレイヤーレイアウト用。Spill：選択した DCA のメンバーのレイヤー用。
2. Layers ボタン：8 つの各レイヤーには最大 16 のチャンネルストリップを表示でき、それぞれがメーター（アクティブまたはアイドル）で表されます。各レイヤーには専用の名前があります。レイヤー名は Custom バンクで編集できます。各バンクでは、選択したレイヤーが異なる色で強調表示されます。Input は薄い青、Mix は濃い青、Custom は紫、Spill は黄色です。

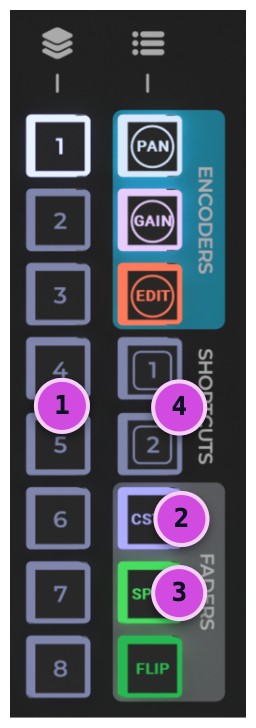

フェーダーバンクのレイヤー選択

1. Mixer Layer ボタン：アクティブなバンク（初期設定では Factory レイヤーバンク）からレイヤーを選択します。ボタンのバックライトと選択ランプは、タッチスクリーンのボタンの色と一致して、選択されているバンクを示します。
2. Custom Layer ボタン：Custom レイヤーバンクを選択します。
3. Spill Layers ボタン：Spill モードと、選択した DCA グループのメンバーのレイヤーバンクを選択します。
4. Shortcuts ボタン

参照元記事：eMotion LV1 Classic Console User Guide – Mixer Window Overview（Waves）
