プログラムチェンジメッセージは、MIDI コントローラーからミキサーへ、またはミキサーから MIDI コントローラーへ送信できます。さらに、ミキサーのフェーダー、パンナー、ミュートをリモートコントロールできます。

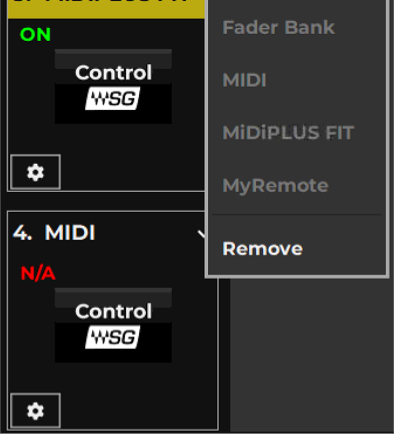

Controls メニューを開き、MIDI コントローラー（MIDI）を選択します。

MIDI コントロールアイコンの歯車ボタンをクリックして、MIDI のコントロールパネルを開きます。

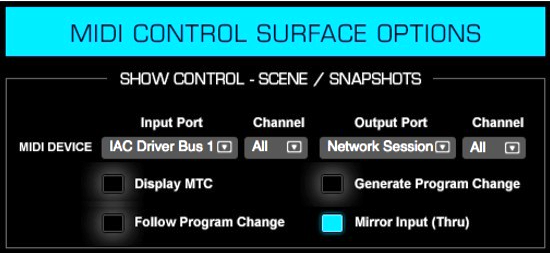

Show Control セクション

このセクションでは、MIDI プログラムチェンジメッセージでシーンをトリガーするために使用する MIDI ポートとチャンネルを設定します。

MIDI デバイスの選択：ドロップダウンメニューから入力ポートと出力ポートを選択します。メニューには、使用可能なすべての MIDI ポートが表示されます。選択したデバイスはポート名のボックスに表示されます。

Classic コンソールは、本体のネットワークポート経由で、仮想 MIDI プロトコル（rtpMIDI など）の MIDI を受信できます。MIDI を SoundGrid ポートに接続しないでください。ドライバーをダウンロードしてインストールしてください。キオスクの Utilities タブに rtpMIDI アイコンが表示されていれば、ドライバーがインストールされ、動作しています。

MIDI チャンネルの選択：入力と出力の MIDI チャンネルを選択します。

特定の（単一の）チャンネルを割り当てると（該当する場合）、ほかのチャンネルのデータはすべて受信ストリームから除外されます。ストリームの一部で、すべてのチャンネルに共通するメッセージはストリームに残ります。

すべてのチャンネル（All）のオプションを選択すると、すべてのチャンネルがストリームに残り、何も除外されません。受信ストリームは変更されません。

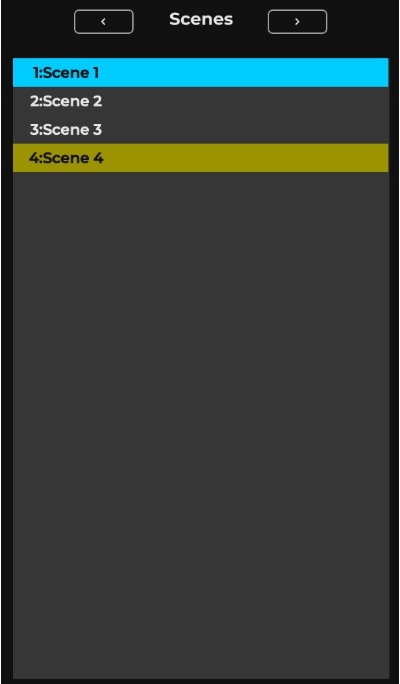

Follow Program Change：オンにすると、選択した入力ポートとチャンネルのデバイスからの MIDI プログラムチェンジコマンドで、シーンの切り替えをコントロールできます。シーンの切り替えは、シーンのインデックス番号に基づきます。シーンのインデックス番号は、（Show ウィンドウの）シーンリストでの位置を表します。

例：

Program A：MIDI コントロールチェンジメッセージ 0〜127 ＞ シーン 1〜128
Program B：MIDI コントロールチェンジメッセージ 0〜127 ＞ シーン 129〜256
Program C：MIDI コントロールチェンジメッセージ 0〜127 ＞ シーン 257〜384

Program D：MIDI コントロールチェンジメッセージ 0〜127 ＞ シーン 385〜512
ミキサーは最大 1000 個のシーンに対応しています。

Follow Program Change を選択すると、Scenes ウィンドウの MIDI インジケーターが点灯します。Follow Program Change は、どちらのウィンドウからでも有効にできます。

Generate Program Change：出力の MIDI でこのオプションを選択すると、シーンを呼び出すたびにプログラムチェンジコマンドを送信します。プログラムチェンジの番号は、シーンのインデックス番号に従います。

Display MTC：選択すると、Top Bar の時刻ウィンドウに MIDI タイムコードが表示されます。選択を解除すると、コンソールのコンピューターの時刻が表示されます。

Mirror Input (Thru)：選択すると、入力ストリームが変更されずに、選択した出力ポートへそのまま送信されます。

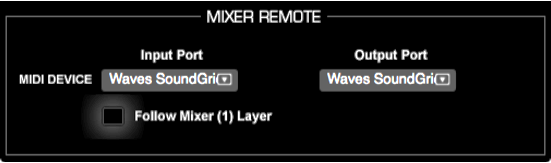

Mixer Remote

このセクションでは、MIDI コントローラーがミキサーのマッピングに使用するポートを設定します。各レイヤーの 16 本のフェーダーは、標準の MIDI マッピング（各フェーダーのボリューム、パン、ミュートのコントロール）にマッピングされます。

Input Port／Output Port：MIDI ポートを選択します。特定のポートだけを選択できます。

Follow Mixer Window（画面上の表示は Follow Mixer (1) Layer）：Follow Mixer Window を選択すると、Mixer ウィンドウに表示されているとおり、MIDI のフェーダーが選択したレイヤーのフェーダーにマッピングされます。たとえば、Mixer レイヤー 17〜32 を選択している場合、MIDI チャンネル 1 はミキサーのチャンネル 17 をコントロールします。AUX/FX を選択している場合、MIDI チャンネル 1 は AUX/MON 1 をコントロールします。

Follow Mixer Window がオフの場合、ミキサーとコントローラーは互いに独立して動作します。

SoundGrid I/O デバイスを MIDI ポートとして使用する：MIDI ポートを備えた SoundGrid I/O デバイスは、SoundGrid MIDI ドライバーに割り当てることができます。これにより、このデバイスをミキサーの MIDI ポートとして、また I/O として使用できます。
