Channel の Input セクションは、外部ソースを Input と内部バス（Group、Aux、Matrix チャンネル）にパッチするのに使用します。また、ミキサーのコントロールをリンクするのにも使用します（Link/DCA）。Input セクションの機能と外観は、入力チャンネル、ミックスチャンネル、コントロールチャンネルで異なります。

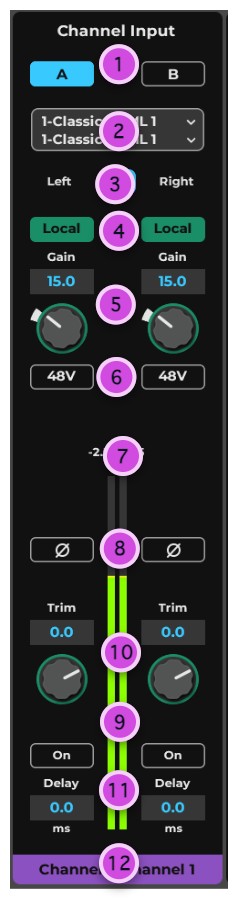

ミキサー入力チャンネルの Input セクション

1. 入力 A/B の選択
2. Input メニューと表示
3. 左右のリンク
4. プリアンプ（Analog）／Local ゲインの切り替え
5. Preamp または Local のゲインコントロール
6. 48V ファンタム電源
7. ピークインジケーター
8. 極性反転
9. メーター
10. チャンネル入力の Trim コントロール
11. 入力ディレイ
12. チャンネル名とシーケンス番号

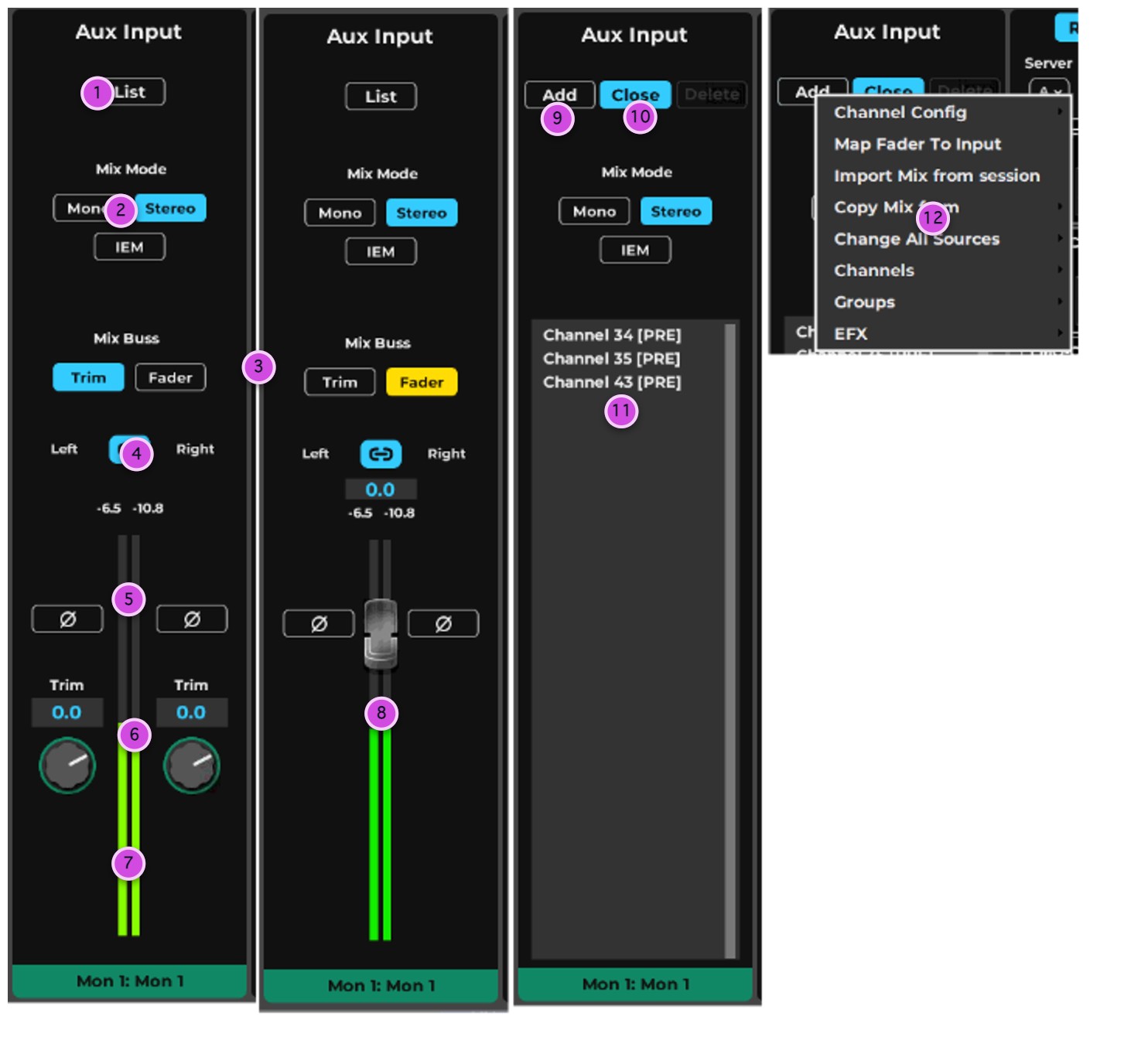

Aux ミックスチャンネルの Input セクション

ミックスチャンネルは、関連付けられたミックスバスから入力を受け取ります。このバスにルーティングされたチャンネルはミックスされ、ミックスチャンネルに入って、プロセッシングや、その先のアサインやセンドに使用されます。eMotion LV1 には、Groups、AUX/FX、AUX/MON、Main LRCM、Matrix、Cue など、用途に応じたさまざまなミックスバスがあります。初期設定では、すべての入力はレイテンシー補正され、揃えられています。Aux Mix チャンネルの Input オプションを以下に示します。

リストを開く（List） ボタンをクリックすると、バスにチャンネルを追加するためのパネルが開きます。Add をクリックすると、アサイン可能なソースのドロップダウンメニューが開きます。使用可能なチャンネルとバスの一覧は、信号の流れにおけるチャンネルの位置によって異なります。

1. 入力リスト：入力リストパネルを開きます。
2. Mix Mode セレクター：Mix の構成モードを Mono、Stereo、IEM から選択します。IEM モードには eMo-IEM のライセンスのアクティベートが必要で、イマーシブインイヤーモニターのミキシングが可能になります。
3. Mix Buss コントロール：初期設定では、各入力に Trim コントロールがあり、プロセッシングの前にミックスバスの入力をトリムできます。Trim オプションでは、必要に応じて左右を個別にコントロールでき、Input ミキサーモードでも使用できます。Fader オプションでは、1 本のフェーダーで入力をコントロールします（相対リンク）。ミックスバスをこのオプションに設定すると、対応する Mixer のフェーダーは、リターンの Output レベルではなく、バスの Input をコントロールします。
4. 入力の左右リンク：すべての Input パラメーターの左右をリンクします。
5. 極性：極性反転 を設定します。初期設定は Off で、入力の極性は変わりません。On に設定すると、入力の極性が反転します。
6. 入力の Trim：Mix Buss を Trim に設定すると、Trim ロータリーで入力ゲインのトリムを -inf〜+10 dB の範囲で設定します。
7. 入力メーター：Mix Buss の入力メーターです。UI Settings での設定に応じて、Pre-Trim または Post Trim を表示できます。
8. Mix Buss の入力フェーダー：Mix Buss を Fader に設定すると、このフェーダーで Input をコントロールします。範囲は -inf〜+10 dB です。
9. 入力追加メニュー：このメニューは、バスに入力を追加したり、ミックスバスのすべての入力に影響するグローバルなオプションや操作を選択したりするのに使用します。
10. New marker
11. 入力リスト：このミックスバスのアクティブな入力をすべて一覧表示します。各入力には、ソースのオプションが表示されます。別のソースをグローバルに設定するには、ADD メニューを使用します。
12. 入力追加 ― メニューのオプション：メニューから Input のオプションを選択します。

Group、Main Mix、Cue の Input セクション

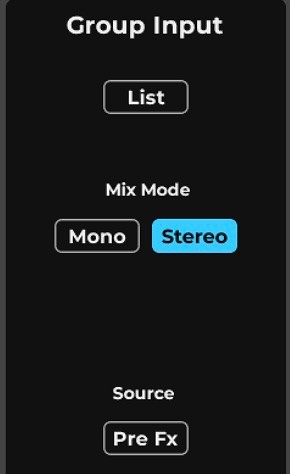

Groups の Input セクションは、いくつかの例外を除いて Aux Mix チャンネルに似ています。初期設定では、すべての入力はレイテンシー補正され、揃えられています。
Group Mix Mode ― Mono または Stereo のみ
Source Mode ― Pre FX または Post FX。Post FX に設定すると、FX チャンネルをグループに送ってプロセッシングできます。このモードは、Mixer ウィンドウの該当する Group チャンネルストリップに FX ラベルで示されます。
Add Inputs ― Input（および FX）チャンネルのアサインのみ。

Main Mix の入力 では、いくつかの例外を除いて Aux Mix と同様のコントロールができます。初期設定では、すべての入力はレイテンシー補正され、揃えられています。
Mix Mode ― Main Mix の指定（LR または Mono のタイプ）によって決まり、固定されます。
Add Input ― 任意のチャンネルまたは Mix をアサインできます（Matrix と Cue を除く）。グローバルオプションはありません。

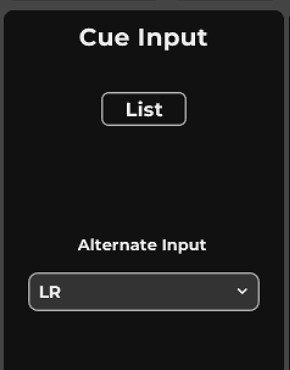

Cue Input のリストには、Cue/Solo ボタンが有効になっている Mixer のチャンネルが反映されます。チャンネルストリップの Cue ボタンを無効にすると、そのチャンネルは Cue Input のリストから削除されます。
「Alternate Input」は、Cue のチャンネルが選択されていないときの代替ソースになります。

DCA／Link の Input セクション

Link／DCA は複数のチャンネルをまとめてコントロールし、Input にはアサインされたすべてのチャンネルが一覧表示されます。ただし、Link チャンネルはコントロール専用で、音声は通らないことに注意してください。Link／DCA グループへのアサインは、チャンネルの出力ゲインに対するオフセットとしての DCA フェーダーのコントロールとして、または Link モードがオンの場合に、Mixer インターフェースから複数のチャンネルのパラメーターをまとめて更新する Link グループとして機能します。

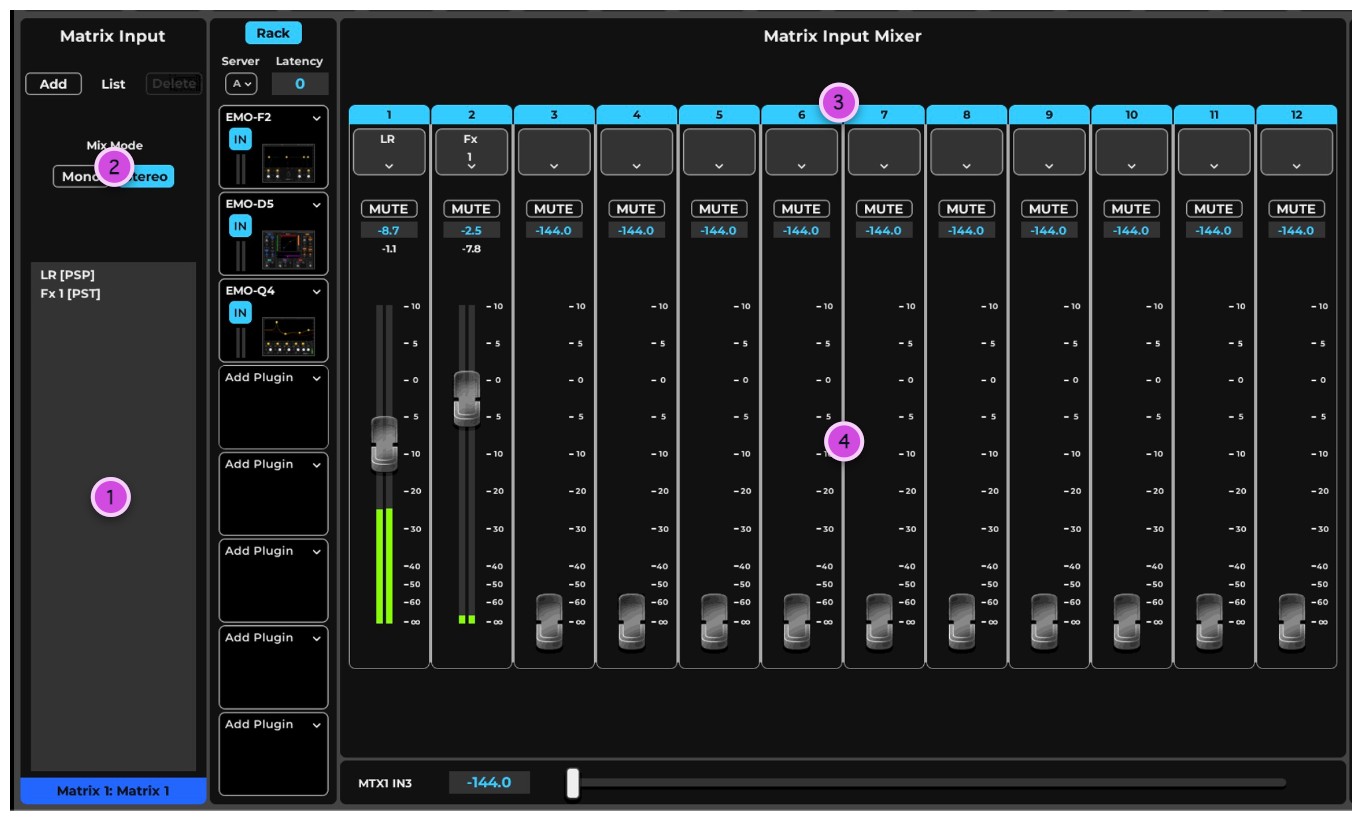

Matrix Input Mixer

Matrix は、別のミックスやゾーンごとのミックスを作成し、ゾーンごとに独立したプロセッシングを適用するのに使用します。ミキサーのすべてのバスと個々のチャンネルを Matrix ミックスに送ることができ、各 Matrix チャンネルは最大 12 チャンネルの入力に対応します。ソースをアサインしてコントロールするには、Matrix チャンネルに移動します。

Matrix の Input セクションには List コントロールがあり、各 Matrix ミキサーに対して、モノラルまたはステレオの Input を最大 12 個選択できます。この上限に達すると、1 つ以上のソースバスを削除するまで ADD ボタンが無効になります。入力の取り出しソース、モノラルとステレオのオプション、およびそれらのトリムは、Matrix Input Mixer の一部として使用できます。

1. Input ソースリスト：この Matrix チャンネルにアサインされたチャンネルとバスを一覧表示します。最大 12 のチャンネルまたはバスをアサインでき、タグ付けされた各ソースには取り出しポイントが表示されます。このパネルから入力を追加すると、ポストパンのソースが追加されます。さらに調整する場合は、ミキサーの入力アサインメニューで行います。
2. Mix Mode：Mono または Stereo の Mix Mode を選択します。
3. 入力ミキサーのアサイン：Matrix の 12 の入力それぞれに対するソースアサインメニューです。各入力は、任意の取り出しポイントに個別に設定できます。ステレオの Input は、ステレオ、モノラル、またはサミングとしてアサインできます。
4. 入力ミキサーのレベルと Mute：各 Input には、入力レベルの Fader（範囲 -144〜+10 dB）、メーター、Mute があります。

Matrix への Cue の送信

Cue バスは Matrix チャンネルにアサインできます。これらの Matrix チャンネルでは、ループが発生するため、Cue での試聴はできないことに注意してください。初期設定では、Cue ラックのレイテンシーは Matrix に報告されません。Cue のレイテンシー補正がオフの場合、レイテンシーは Matrix に報告されません。Rack メニューで Cue の Rack のレイテンシーを On に設定すると、Cue バスは Matrix Mixer にレイテンシーを報告し、必要に応じて自動的に補正されます。

参照元記事：eMotion LV1 Classic Console User Guide – Input Section（Waves）
