アップグレード前の確認事項

Thunderbolt 3 へのアップグレードは難しくありませんが、短時間では終わりません。この記事では、交換の手順と必要なものを説明します。

Thunderbolt 2 の環境で問題なく動作している場合、アップグレードの必要はありません。正常なケーブルと Thunderbolt 2 - Thunderbolt 3 アダプタがあれば、最新の Mac でもそのまま使用でき、パフォーマンスも変わりません。新しい Mac を使用している場合、アダプタを使わずに接続したい場合、より長い光ファイバー方式の Thunderbolt ケーブルを使う場合、製造終了で入手が難しくなった Thunderbolt 2 ケーブルの調達が心配な場合は、Thunderbolt 3 にすると接続がシンプルになります。

アップグレードする場合は、部品を整理しながら手順どおりに進めてください。ある程度の器用さも必要です。

ご自身で取り付けるか、Apogee に依頼するか

交換はご自身で行えます。ただし、根気と丁寧さに加え、部品をなくしたり手順を見失ったりしないための作業スペースと段取りが必要です。主な手順は次のとおりです。

作業の概要

• トップパネルを取り外す（ネジ 14 本）
• リアパネルを取り外す（底面 3 本、側面 4 本）
• 内部のサイドパネルからアース線を外す
• リアパネルから部品を外す：
  • 電源入力端子（AC インレット）
  • ワードクロック
  • 冷却ファン
• 部品を新しい Thunderbolt 3 用リアパネルに移す
• Thunderbolt 2 カードを取り外す
• 新しい Thunderbolt 3 カードを差し込む
• リアパネルを取り付け直す
• 内部の接続ケーブルを元の位置に接続し直す
• 底面と側面のネジを留め直す
• トップパネルを取り付け直す

細かい手作業が中心です。自信がない場合は、本体を送って交換を依頼するか、Apogee サポートにご相談ください。

必要なもの

• 清潔で照明の明るい作業台またはテーブル
• ドライバー（プラス #1 と、狭い場所用の小型ヘッドのもの）
• ネジを入れる小さなトレイまたはマグネット皿
• 新しい Thunderbolt 3 カードと交換用リアパネル

ネジの種類

本体を開ける前に、使用されているネジの種類を確認してください。

作業に向いている方・向いていない方

次に当てはまる方は、ご自身で作業できます。

• 電子機器や小さなネジの扱いに慣れている
• ネジ山をつぶさない自信がある
• 整理された作業スペースと根気がある

次に当てはまる方には、ご自身での交換はおすすめしません。

• 細かい機械作業でいら立ちやすい
• 交換に適した作業スペースがない

交換を任せたい場合は、Apogee サポートに依頼できます。

手順：Thunderbolt 3 カードの取り付け

手順 1 – 電源を切って準備する

• すべてのケーブルを外します：電源、DB25、光ケーブル、USB など。
• 本体を 5～10 分ほど冷まします。
• 本体を平らに置けるスペースを確保します。本体を裏返したり回したりできる広さが必要です。

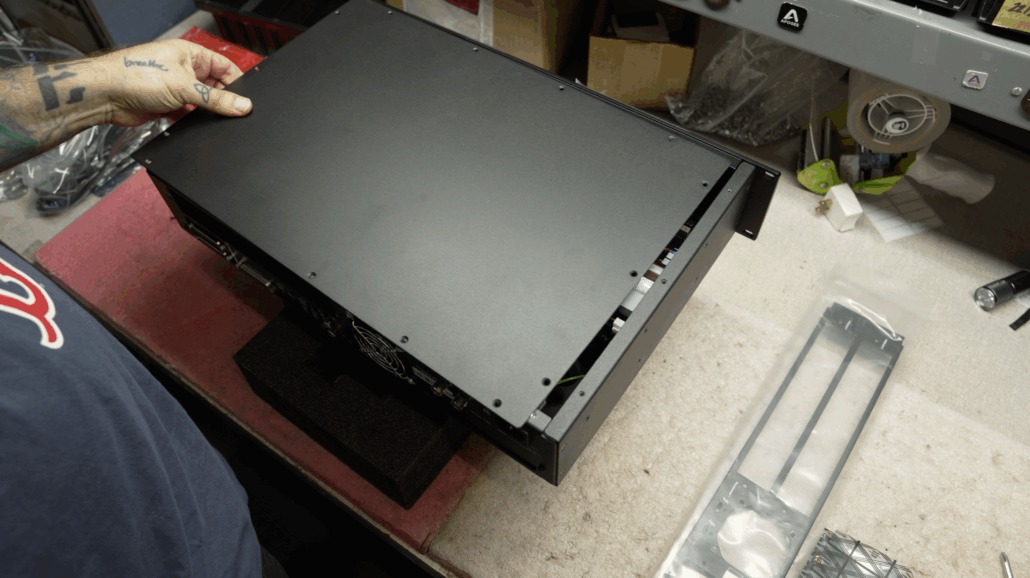

手順 2 – トップパネルを取り外す

• トップパネルを固定している 14 本の皿ネジを外します。
• ネジは組み立て時に再使用するため、保管しておきます。

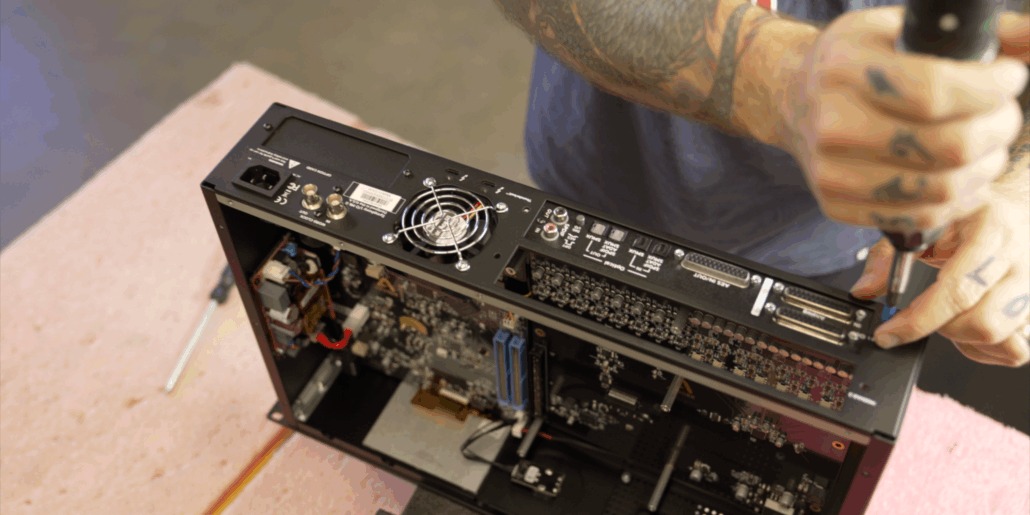

手順 3 – リアパネルのネジを外す

モジュールやオプションカード（Dante、Pro Tools、Pro Tools Plus など）を装着している場合、それらはシャーシから取り外さず、そのままにします。

ただし、これらのカードやブランクパネルをリアパネルに固定している丸頭ネジは外します。

オプションカードとモジュールは、内部ボードに機械的・電気的に接続されたままになります。

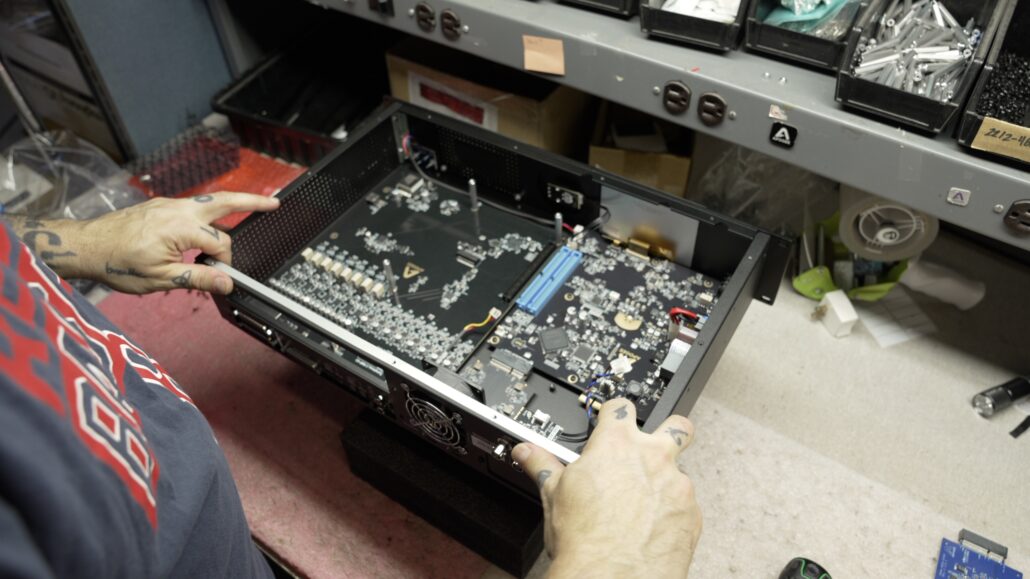

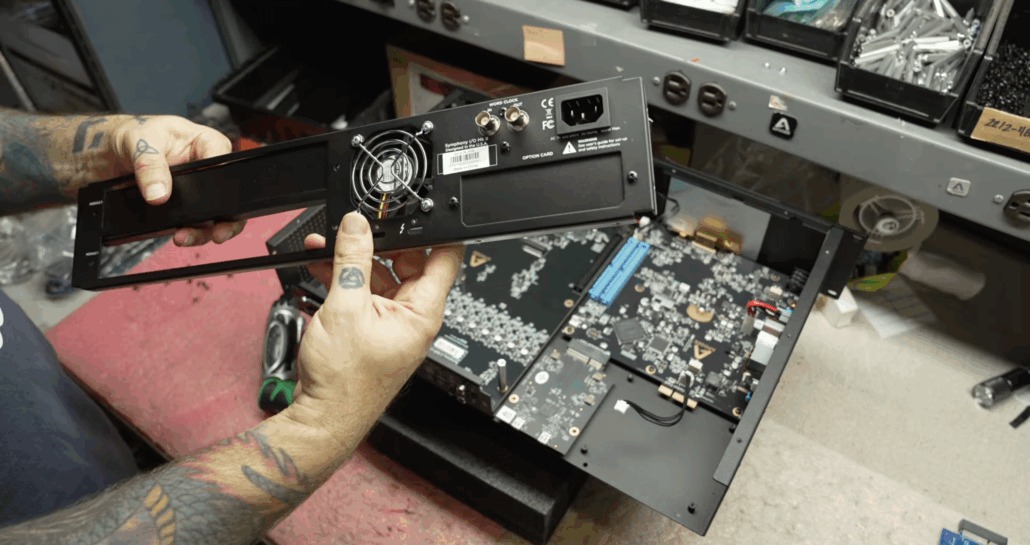

手順 4 – リアパネルを取り外す

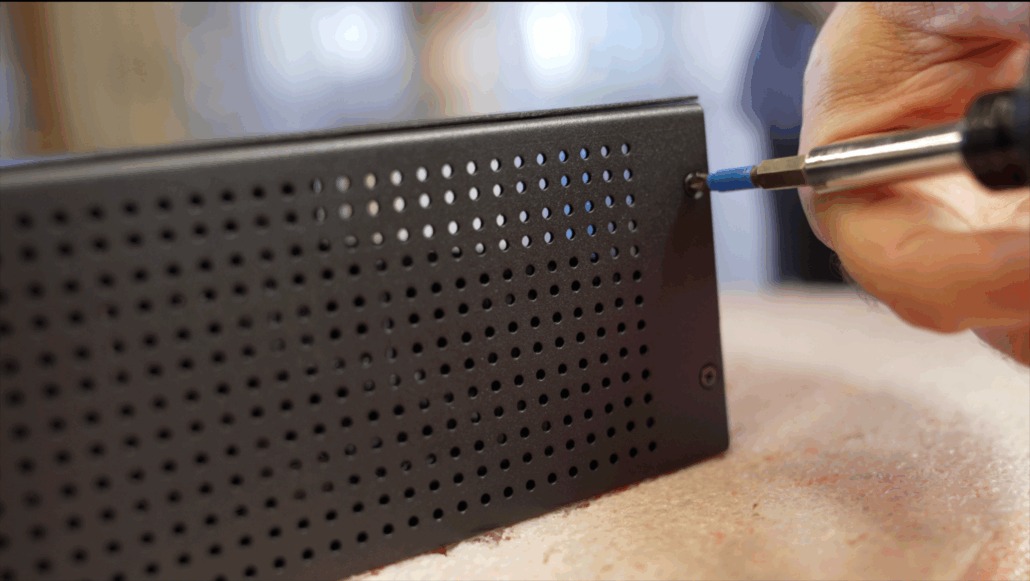

リアパネルをシャーシから分離するには、次のネジを外します。

• 左右のサイドパネルから各 2 本
• 底面パネルから 3 本
• アース線をサイドパネルに固定しているネジ 1 本
• パネルを慎重にシャーシから引き離します

ヒント：パネルが外れたかを確かめるには、軽く引いてください。抵抗がある場合は、外し忘れたネジがないか確認してください。

重要：リアパネルをぶら下げたままにしないでください。ファン、ワードクロック、電源入力端子へのケーブルはまだ接続されています。次の手順の間は、片手でパネルを支えるか、柔らかいものの上に置いてシャーシに立てかけてください。

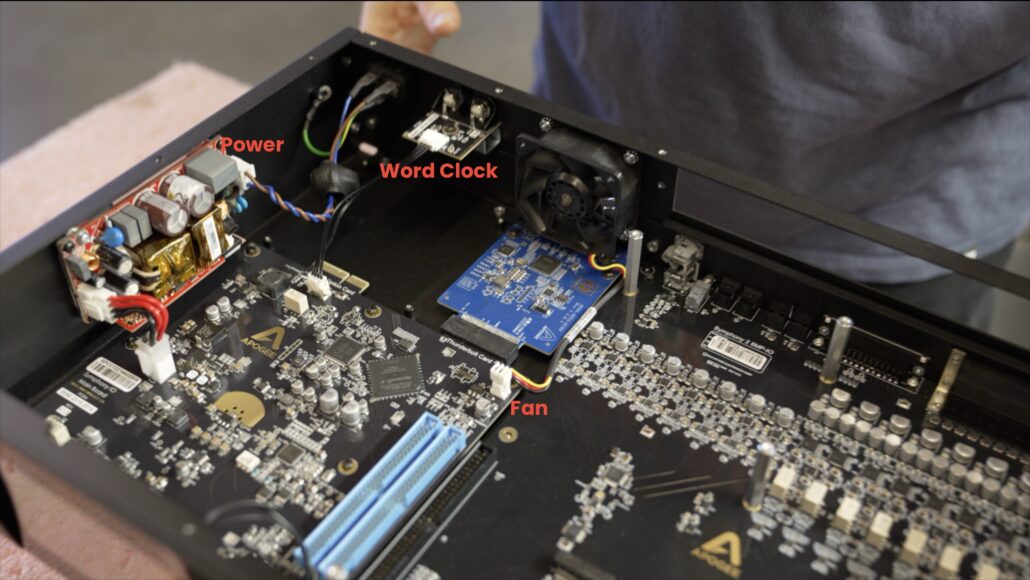

手順 5 – リアの部品のケーブルを外す

内部のケーブルを 3 本外します。

• ファンケーブル – コネクターを外し、Thunderbolt ケーブルの下に収まっているケーブルを引き出して、上に垂れるようにします
• ワードクロックケーブル
• 電源入力端子

ヒント：外す前に、各コネクターとその向きを写真に撮っておいてください。組み立て時の確認に役立ちます。

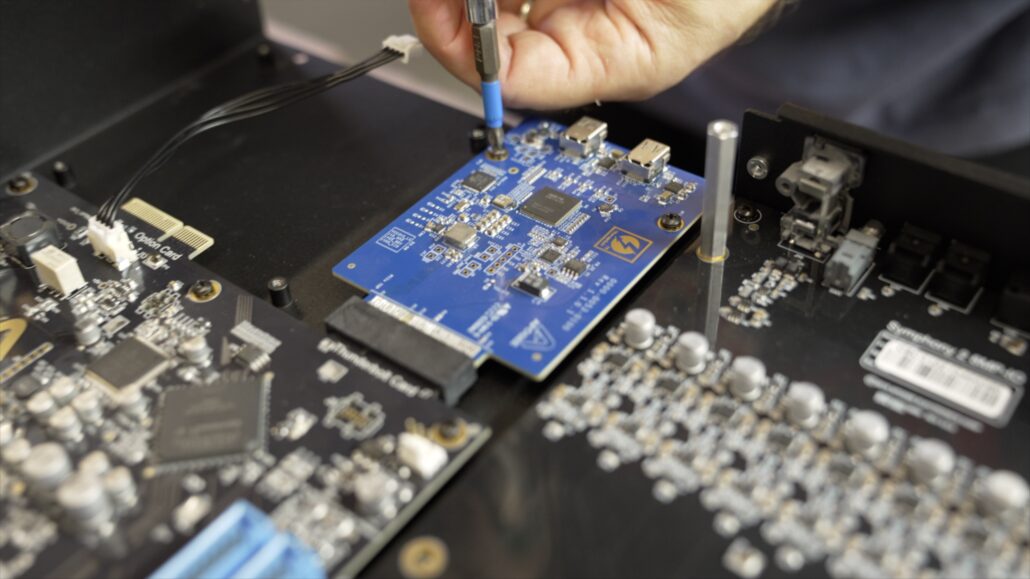

手順 6 – Thunderbolt 2 カードを取り外す

Thunderbolt カードの位置を確認します。

2 本の丸頭の取り付けネジを外します。

カードの下面の部品をこすらないよう、カードをゆっくりと、やや上向きに引き出します。

手順 7 – 古い Thunderbolt 2 用リアパネルから部品を外す

古いリアパネルから次の 3 つの部品を取り外します。順序は問いませんが、ファンとワードクロックのネジはそれぞれ専用のため、分けて保管してください。

• 電源入力端子
  • ツメを押し込み、部品を押し出します。
• ワードクロック
  • サイズの異なる 2 本のネジを外します。
• ファン
  • 4 本のネジと対応するナットを外します。パッキンがずれないよう注意してください。ファンは内側へ、ファンガードは外側へ外れます。

手順 8 – 新しい Thunderbolt 3 用リアパネルに部品を取り付ける

• 電源入力端子
  • 外側から内側へケーブルを通します。ツメが通ると電源入力端子がはまって固定されます。
• ワードクロック
  • サイズの異なる 2 本のネジで取り付けます。

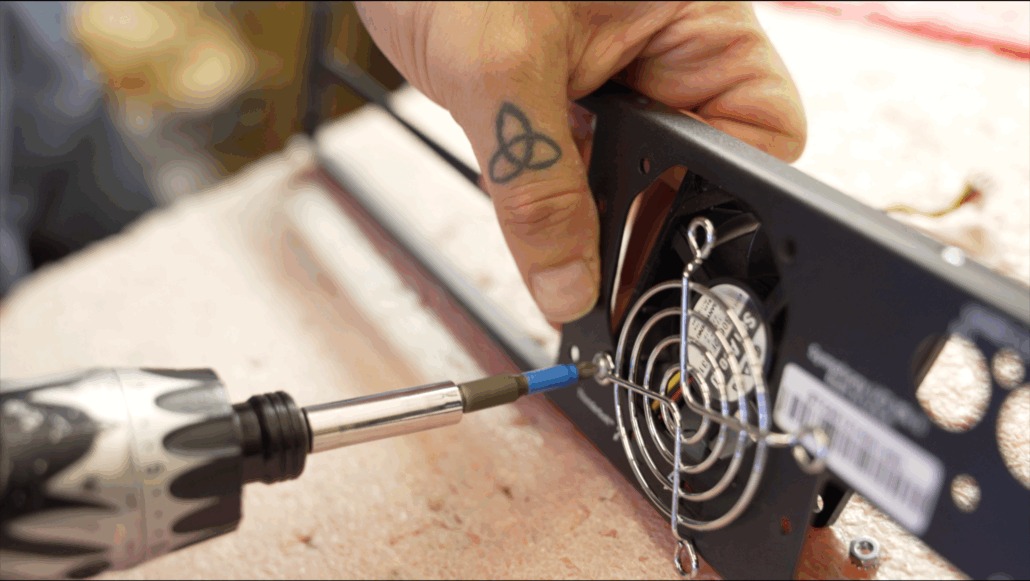

• ファン
  • 背面側にナットを置き、内側からファンをパネルにぴったり当て、外側にファンガードを置きます。ネジをナットにねじ込みます。4 本すべてのネジで同様に行います。ネジを締めすぎてガードの開口部をゆがめないよう注意してください。

ヒント：ファンの取り付けが最も難しい工程です。ネジが短くスペースも狭いため、小型ヘッドのドライバーを使って慎重に進めてください。

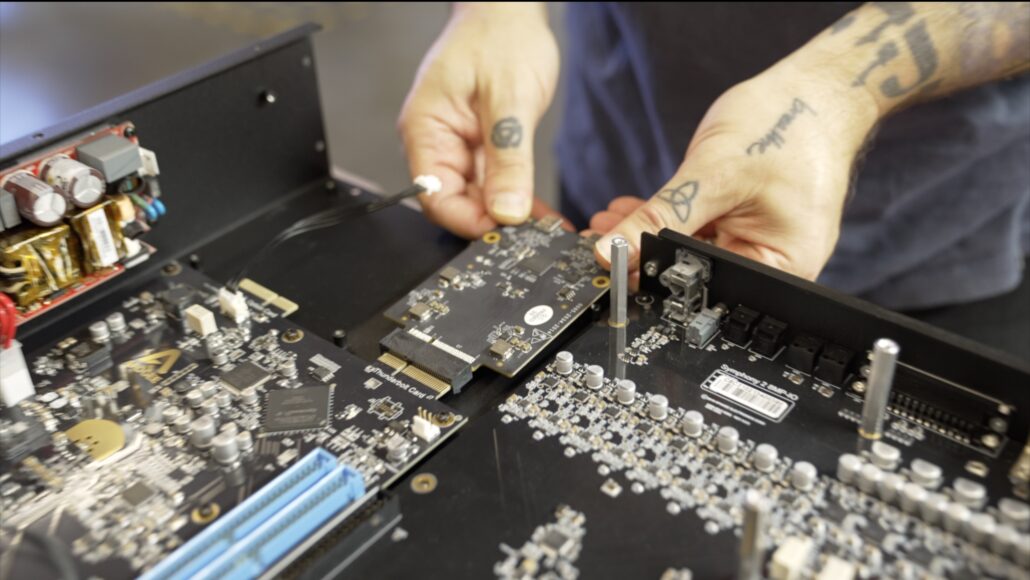

手順 9 – Thunderbolt 3 カードを取り付ける

新しい Thunderbolt 3 カードを、下面をこすらないように所定の位置へ差し込みます。

この時点ではネジを留めません。リアパネルを取り付けて位置を合わせてから固定します。

手順 10 – リアパネルとシャーシを取り付け直す

• Thunderbolt カードと位置が合い、リアパネルと底面パネルにはまるようにリアパネルを配置します。
• Thunderbolt 3 ポートが開口部ときれいに揃い、ケーブルを簡単に差し込めることを確認します。ポートの位置が合わない場合は、カードを少し動かして調整できます。

サイドパネルのネジ（左右各 2 本）と底面パネルのネジを留め直します。

丸頭ネジでアース線を取り付け直します。

手順 11 – リアパネルの部品のケーブルを接続し直す

ケーブルを接続し直します。

• ファン（余ったケーブルは邪魔にならないよう収めます）
• 電源入力端子
• ワードクロック

手順 12 – モジュールとトップパネルを取り付ける

追加のオプションカードやモジュールを装着している場合は、外側から丸頭ネジでシャーシに固定します。

14 本の皿ネジでトップパネルを固定します。

解説動画

動画で手順を確認しながら作業する場合は、こちらの解説動画をご覧ください。
