eMotion LV1 ミキサーの Top Bar は、すべての表示から見えるナビゲーションおよび管理ツールです。Top Bar では次のことができます。

• すべてのウィンドウにアクセスする。
• ネットワークとプロセッサーのステータスを監視する。
• チャンネルを選択する。
• チャンネルのプリセットメニューとオプションメニューを開き、BPM/Tap Tempo を操作する。
• ミキサーのインターフェースをロックする。
• セッションとシーンを管理する。
• トークバックを有効にし、すべてのソロを解除する。
• オンスクリーンキーボードを開き、ラッチ式の Ctrl/Alt モディファイアーを使用する。
• Mute Groups パネルを開いて Mute Groups を操作する。
• すべてのウィンドウから User Keys にアクセスする。

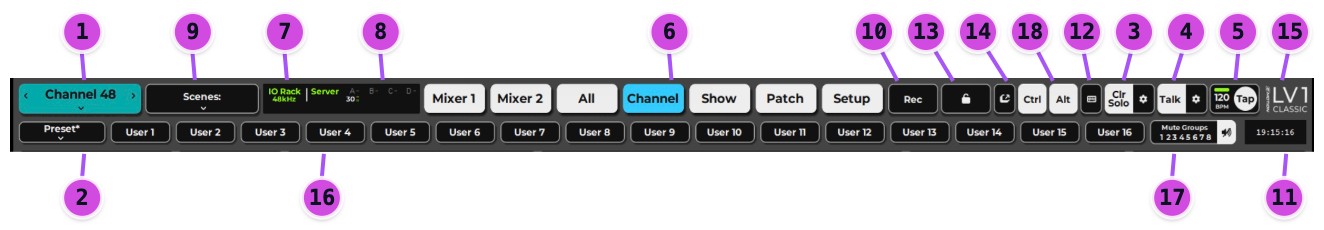

Top Bar の要素

1. Channel Name：現在選択しているチャンネルの名前を表示します。ボックスの背景はチャンネルカラーと一致します。下の矢印で選択を 1 チャンネルずつ移動でき、下向き矢印を押すとドロップダウンが開き、任意のチャンネルに直接移動できます。
2. Channel Menu：Channel メニューは 2 つのセクションに分かれています。上部にある、選択中のチャンネルの Presets、Scene 操作、Color 設定を行う Channel 設定と、ミキサーセッション全体を保存・読み込みする Session セクションです。このメニューはすべてのウィンドウから常に表示されます。
3. Clear Solo：すべてのトラックでアクティブなソロまたは Cue を一度に解除します。下の歯車ボタンを押すと Cue コントロールページが開き、Cue の設定を行えます。
4. Talkback (Talk)：トークバックを有効にします。歯車ボタンを押すと Talkback 設定ページが開き、マイクソース、送り先のバス、ディムレベルを設定できます。
5. BPM / Tap Tempo：点滅するインジケーターとともにシステムテンポを表示します。音源に合わせて Tap ボタンをタップすると、テンポを設定できます。値をドラッグするか、直接編集することもできます。
6. Window Select Tabs：6 つのミキサーウィンドウ（Mixer 1、Mixer 2、Channel、Show、Patch、Setup）を切り替えるラジオボタン式のタブです。常に表示されているため、どのウィンドウにもワンクリックで移動できます。
7. Network Status (SG)：SoundGrid ネットワークとサーバーを監視します。概要インジケーターには、サーバーグループ、I/O、サンプルレートのステータスが表示されます。サーバーグループの文字が赤色の場合は、接続の喪失またはサーバーの障害を示します。
8. DSP Meters：4 つの SoundGrid サーバーグループそれぞれの平均処理負荷とピーク処理負荷を表示します。緑色は移動平均、オレンジ色の線はピークです。赤色のバーはオーディオのドロップを示します。
9. Scenes Menu：現在のセッション内でシーンを保存・呼び出します。現在のシーン名が表示され、呼び出し後にシーンが変更されている場合は、名前の後にアスタリスク（*）が付きます。どのウィンドウからもアクセスできます。
10. Record Indicator：赤色の REC ボタンは、内蔵レコーダーが録音中であることを示します。クリックするとメニューが開き、録音の開始／停止や Media Player へのアクセスができます。
11. Clock：Admin Configuration キオスクで設定したコンソールのシステム時刻を表示します。MIDI コントロールを使用している場合は、代わりに MIDI タイムコード（MTC）を表示できます。
12. On-Screen Keyboard：外部キーボードがない場合に使用するオンスクリーンキーボードを開きます。Alt と Ctrl はロック式のモディファイアーとして動作します。Alt をラッチした状態でコントロールをクリックすると、そのコントロールがリセット値に設定されます。
13. Lock：ライブイベント中の意図しない変更を防ぐため、ミキサーサーフェス、I/O ルーティング、プラグインパラメーターのいずれか、またはすべてをロックします。ロックの対象範囲は Setup > Mixer Settings > Lock で設定します。パスワードを割り当てることもできます。
14. Floating Windows Menu：ウィンドウを最前面に表示し、すべてのフローティングタブとフローティングプラグインをドッキングします。二重ウィンドウのアイコンで示されます。
15. Help (LV1 Classic logo)：LV1 Classic のロゴをクリックすると情報ページが開き、バージョン番号と、ユーザーガイドおよびクイックスタートガイドへのリンクが表示されます。
16. Tool Bar - User Keys：User Keys 1-16 は Top Bar の一部として、すべてのウィンドウから利用できます。
17. Tool Bar - Mute Groups Panel：Mute Groups パネルを開き、ステータスの確認や Mute Groups のオン／オフを行います。
18. Ctrl / Alt Modifiers：Ctrl と Alt は、ミキサー全体で代替の動作を提供します。一時的に使用することも、ラッチして使用することもできます。
