eMotion LV1 Classic ユーザーガイド｜10 仕様
前の記事：9.E キーボードショートカット
eMotion LV1 Classic ライブミキサーの製品ハードウェア仕様です。
| サンプルレート | 44.1 kHz、48 kHz、88.2 kHz、96 kHz |
| プロセッシング | SoundGrid DSP サーバー 倍精度 32 ビット浮動小数点（Double Precision 32 Bit Float） |
| マイク／ライン入力 | 入力ゲイン：-3 dB〜+60 dB の範囲で 1dB 単位で調整可能、初期値 +20 dB 周波数特性：（+18 dBu 入力） +/- 0.1 dB、20 Hz〜20 kHz +/ -1.0 dB、10 Hz〜40 kHz ダイナミックレンジ：>110 dB（20 kHz BW、0 dB ゲイン） EIN -130 dBu（ゲイン 60 dB、0 ohms ソース、A-weighted） THD+N -100 dB（997 Hz、+18dBu ソース、0 dB ゲイン、20kHz BW） 入力インピーダンス： XLR：2k ohms / 7k ohms、入力ごとに選択可能 TRS：14.6k ohms 入力感度： XLR：-33 dBu〜+27 dBu、1 dB 単位で調整可能 TRS：-27 dBu〜+33 dBu、1 dB 単位で調整可能 CMRR：50 dB（20 Hz〜1 kHz、0 dB ゲイン） クロストーク：> 90 dB（20 Hz〜20 kHz、+27 dBu 入力、0 dB ゲイン） 48V ファンタム電源、入力ごとに切り替え可能 HMX - ハーモニックエンハンサー、入力ごとに切り替え可能 リアパネルの信号検出／クリップインジケーター、チャンネルごと |
| ライン出力 | 最大出力レベル：+18 dBu または + 24 dBu、出力ごとに切り替え可能 周波数特性： +/- 0.1 dB、20 Hz〜20 kHz @ 48 kHz SR +0.1 / -1.0 dB、10 Hz〜40 kHz @ 96 kHz SR THD+N：-100 dB @ +24 dBu、-105 dB @ +18 dBu（997 Hz、20 kHz BW） クロストーク：> 90 dB（20 Hz〜20 kHz） 残留出力ノイズ：-87 dBu（A-Weighted） 出力インピーダンス：150 ohms |
| ヘッドフォン出力 | 出力ゲインを調整可能 周波数特性： +/- 0.1 dB、20 Hz〜20 kHz @ 48 kHz SR +0.1 / -1.0 dB、10 Hz〜40 kHz @ 96 kHz SR THD+N：-80 dB（3V @ 30 ohms 負荷、997 Hz、20 kHz BW） 出力インピーダンス：20 ohms |
| AES3 | 入出力インピーダンス：110 ohms 自動変換（SRC）付きの入力 SR 対応する出力 SR：44.1 kHz、48 kHz、88.2 kHz、96 kHz |
| フェーダー | 100 mm モーター駆動フェーダー |
| SoundGrid | 1 Gbit Ethernet スイッチ（4 ポート） |
| ネットワーク | 1 Gbit Ethernet |
| USB | USB2（6 ポート） USB3（2 ポート） |
| ディスプレイ | 内蔵：HD 1920x1080（輝度調整 100-1000 Nit） 外部：HD 1920x1080 対応の HDMI ポート |
| ランプ | 12V 2W max（pin 1, 2= NC、pin 3= GND、pin 4= +12V） |
| 電源 | 110V/220V 3A/1.5A 自動切り替え電源ユニット |
| 動作温度 | 0〜35 °C（32〜95 °F） |
| サイズ（W x D x H） | 561 mm (w) x 561 mm (d) x 402 mm (h) 22.1 inch (w) x 22.1 inch (d) x 15.8 inch (h) |
| 重量 | 17.3 kg (38.1 lbs) |

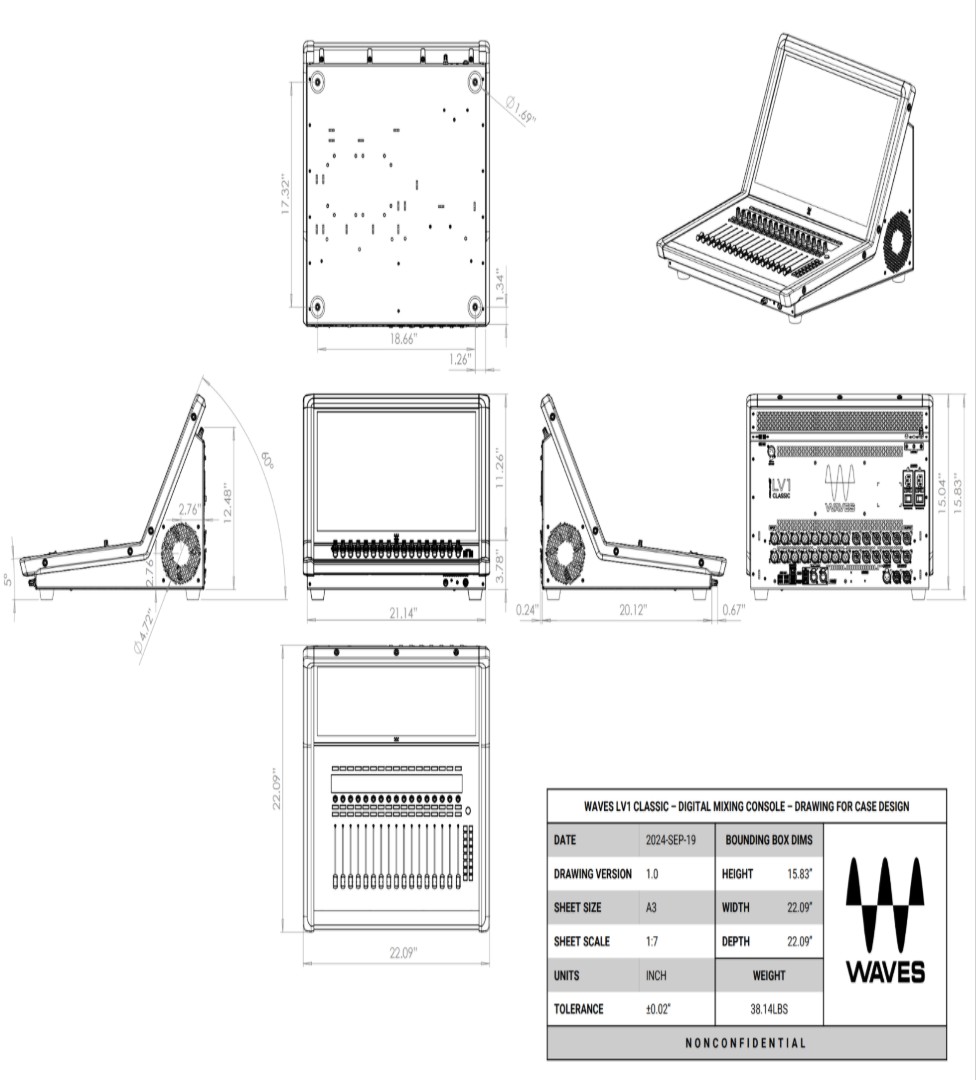

機械図面
※原文では、この見出しの下に図がなく、機械図面はページ冒頭に掲載されています（上の図）。
