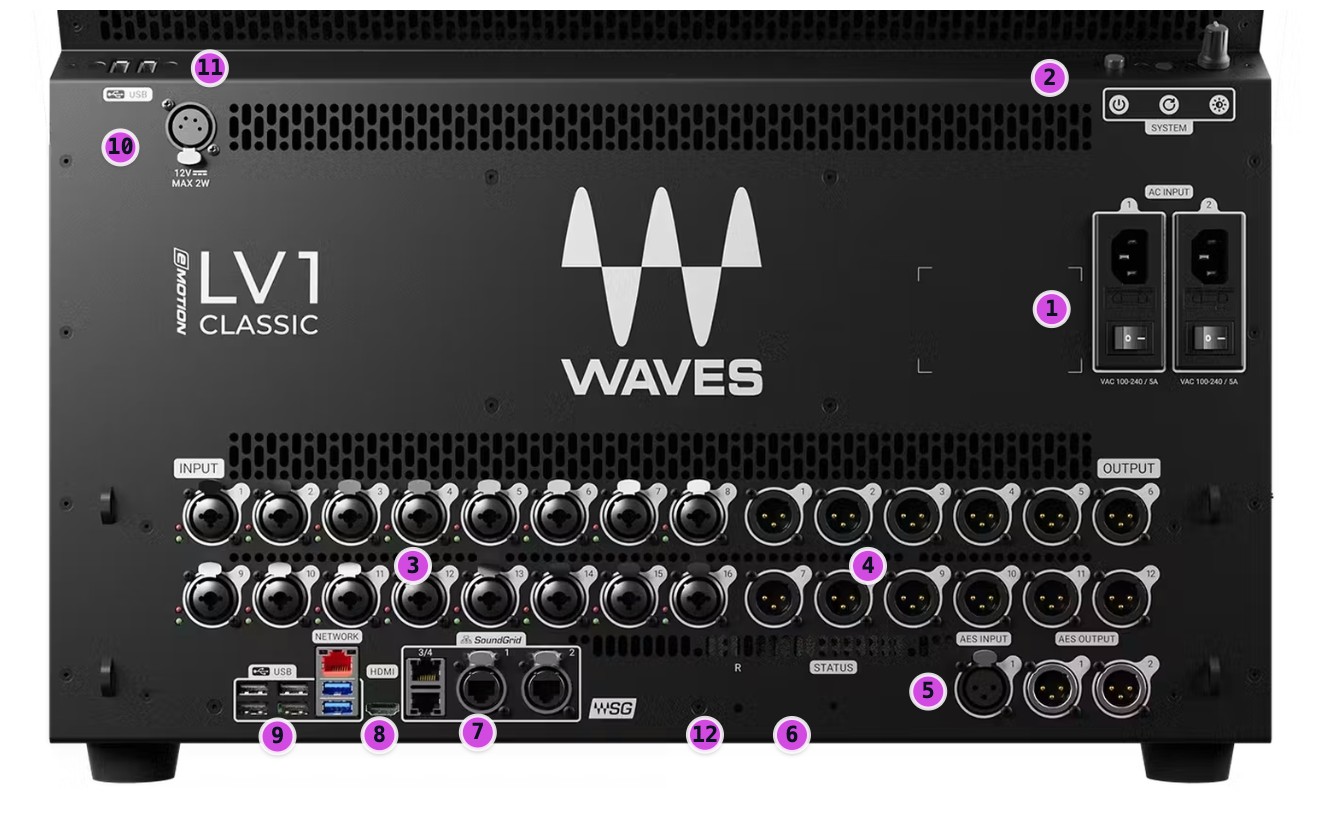

リアパネル

ヘッドフォンを除くすべての接続は、リアパネルで行います。

1. 電源入力：115v/230v; 50/60 Hz、PSU オン／オフ
2. Start/Quit、コンソールのリセット、輝度
3. マイク／ライン入力 x16
4. アナログ出力 x 12
5. AES 入力／出力
6. I/O ステータスライト（内部接続）
7. SoundGrid ネットワークポート（etherCON x2、RJ-45 x2）
8. 外部ディスプレイ用 HDMI
9. USB ポート x 6、ネットワーク接続
10. ランプ用 XLR4 電源コネクター
11. USB ポート x 2
12. I/O Reset ボタン

フロントパネル

TRS 1/4" ヘッドフォンジャック x 1、TRS 1/8" ヘッドフォンジャック x 1、ヘッドフォン音量コントロール

接続の拡張

内蔵の Classic 16x12 I/O に加えて、LV1 Classic では最大 14 台の I/O デバイスを割り当ててパッチできます。これには、ハードウェア I/O とドライバーを任意に組み合わせて含めることができます。

• ハードウェア I/O デバイスは、モデルに応じて最大 128 の I/O チャンネルに対応できます。
• SoundGrid ASIO/Core Audio ドライバーを使用するコンピューターは、最大 128 のドライバーチャンネルに設定できます。

ケーブル

外部デバイスを追加する場合は、SoundGrid Ethernet スイッチと Cat 5e、Cat 6、または Cat 6a の Ethernet ケーブルを使用して、すべてのハードウェアコンポーネントを接続してください。Cat 5 ケーブルはサポートされていません。また、Waves は Cat 6 etherCON コネクターの使用を推奨していません。代わりに Cat 5e または Cat 6a の etherCON コネクターを使用してください。

SoundGrid ネットワークポートは SoundGrid 専用として使用してください。インターネットやその他のネットワーク接続を Ethernet スイッチに接続しないでください。それらの用途には別のポートを使用してください。

最大ケーブル長

Cat 5e/6/6a S/FTP

中継コネクター（ケーブルエクステンダー）は使用できますが、一部のモデルはシールドが電気的に接続されていないため、注意が必要です。干渉のある環境でこのようなエクステンダーを使用すると、問題が生じる場合があります。中継コネクターを含むケーブルの総延長は、上記のノードごとの最大ケーブル長を超えないようにしてください。中継コネクターを追加すると、有効なケーブル長が制限される場合があります。
