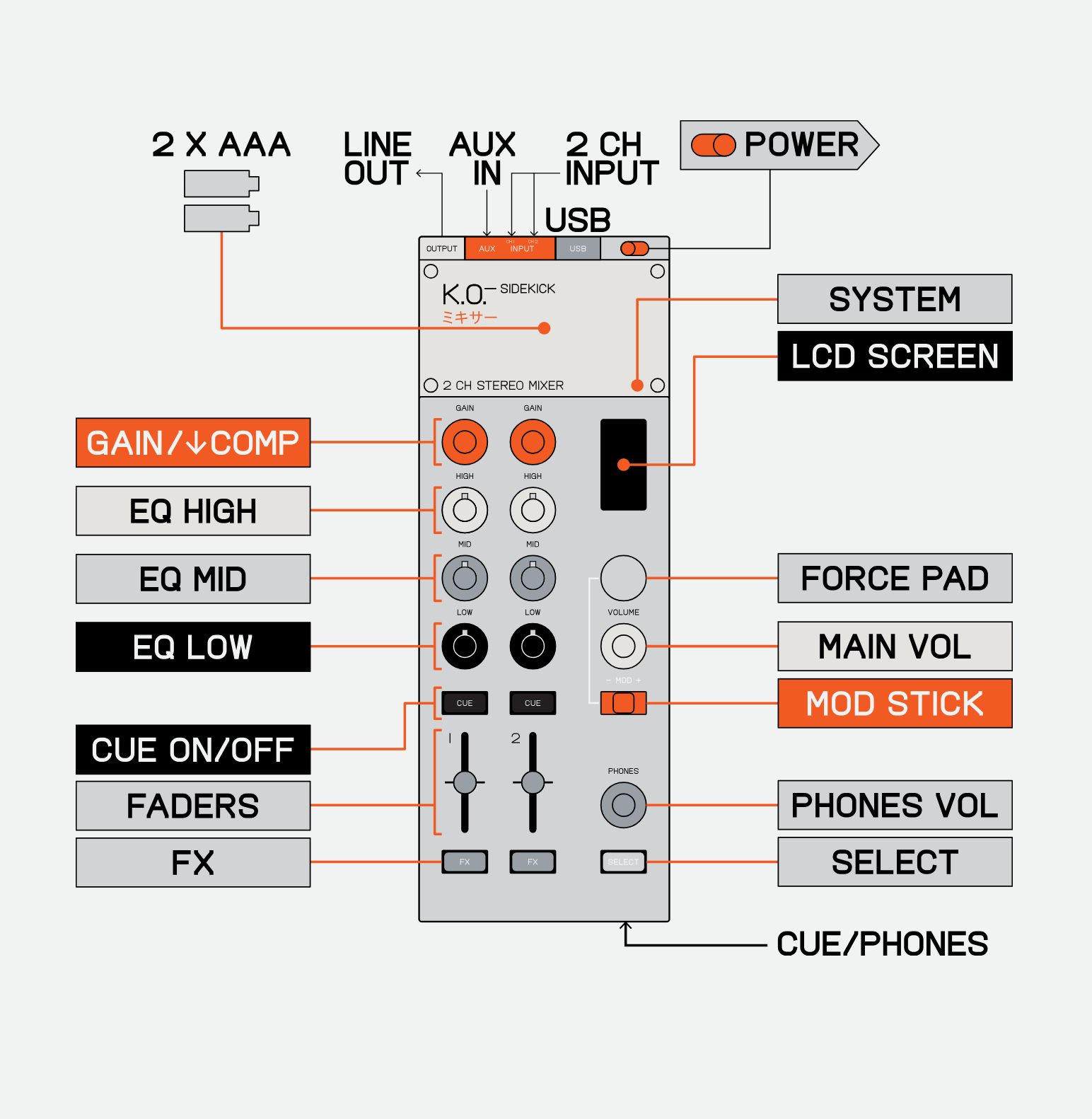

EP-136 K.O. SIDEKICK - 1. ハードウェア概要

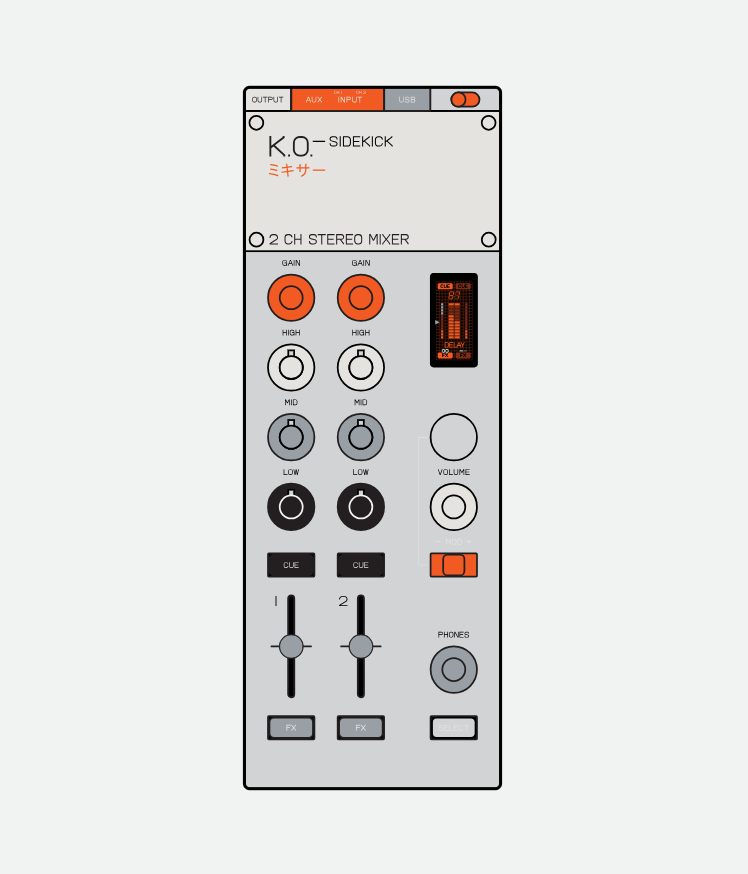

前面

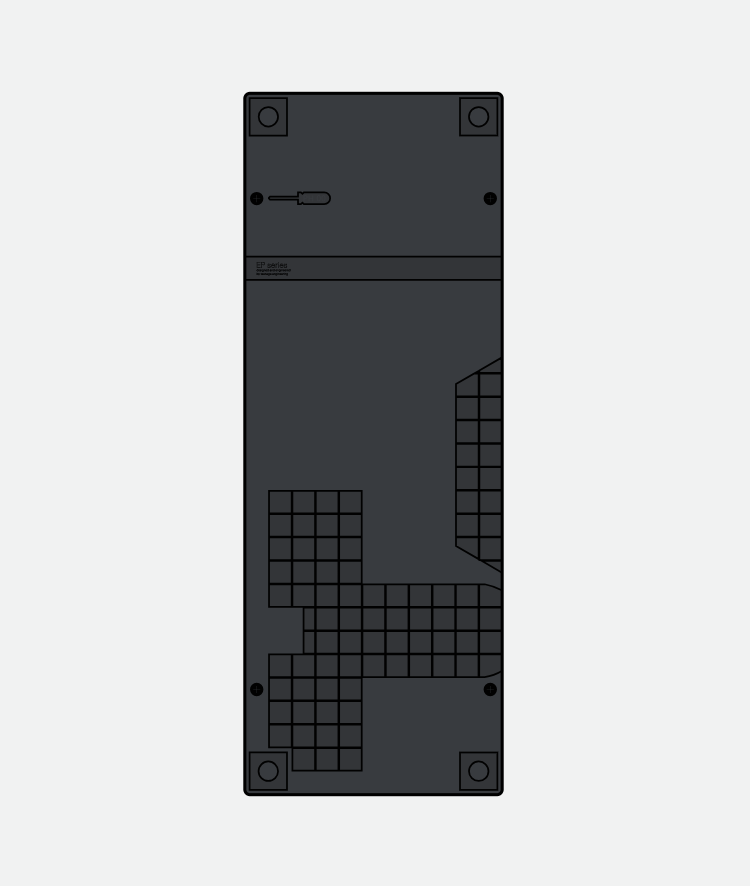

底面

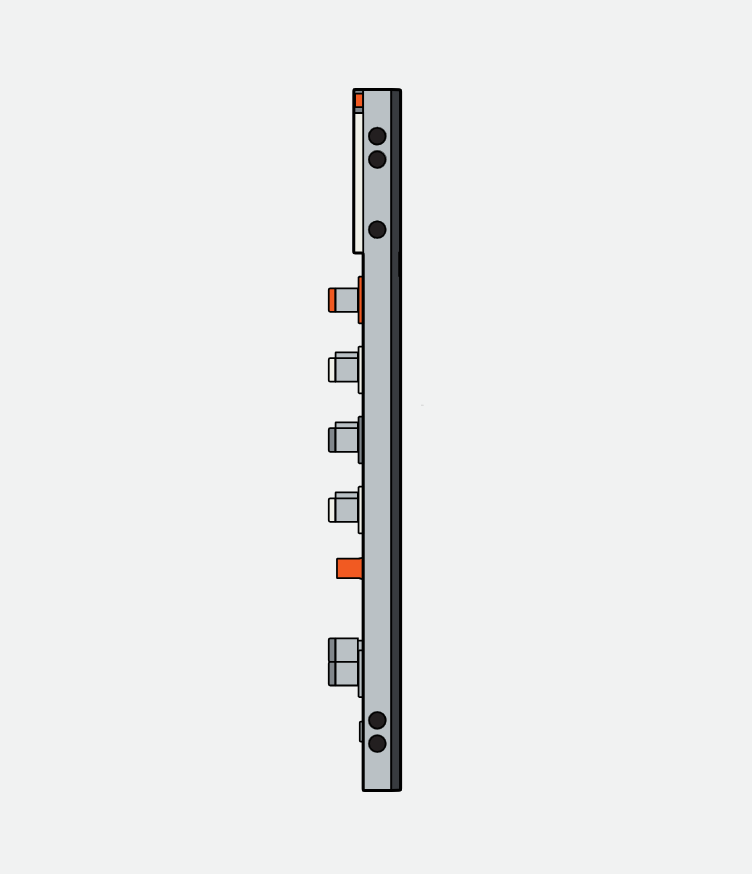

左

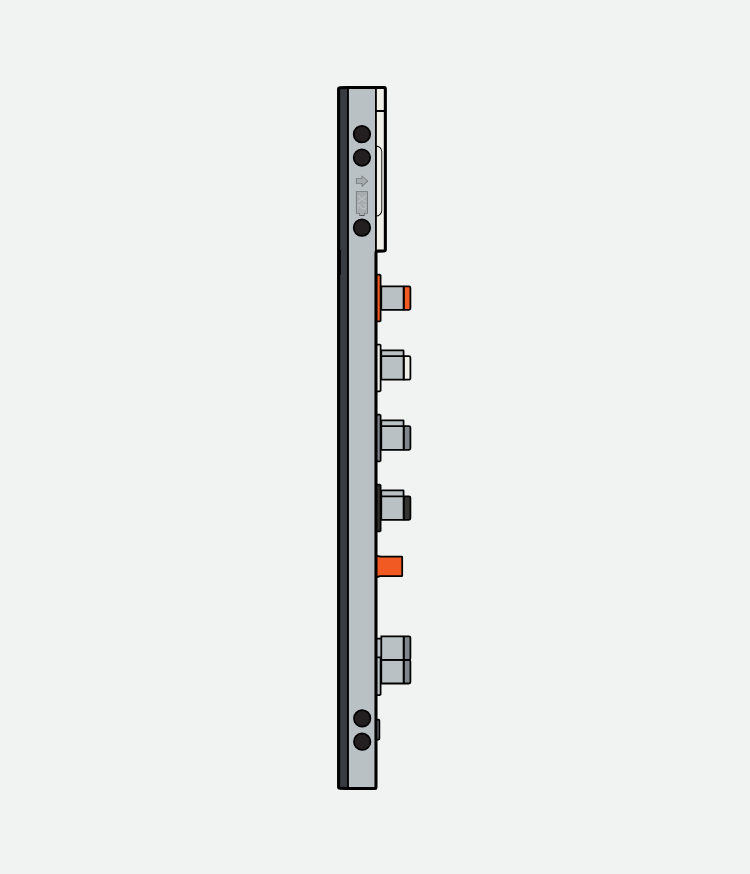

右
1.1 入力と出力

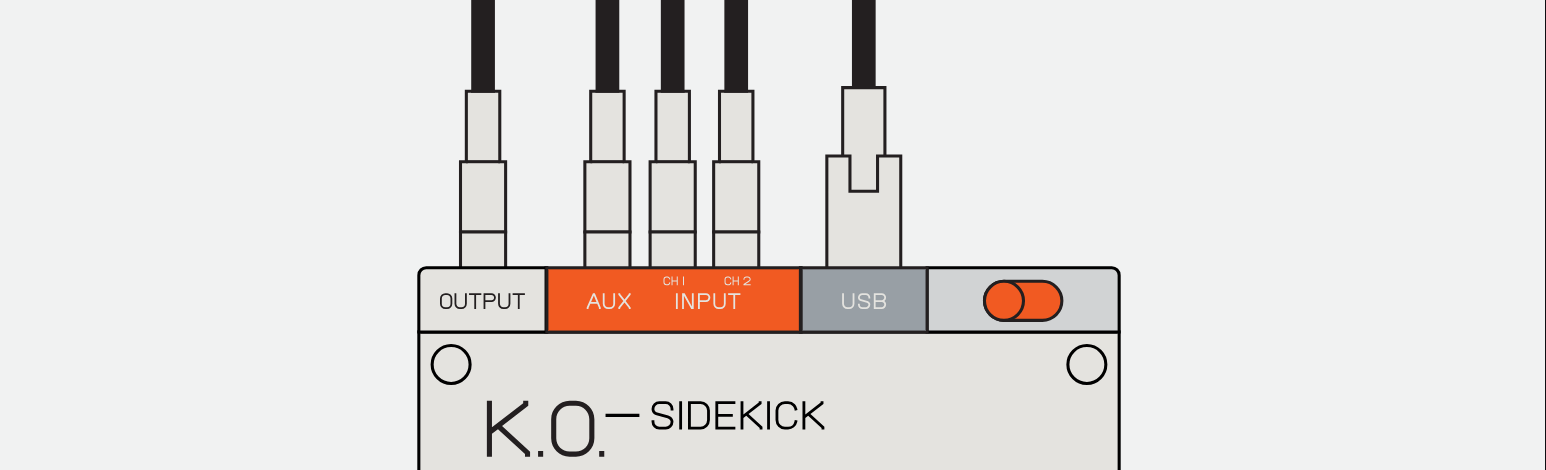

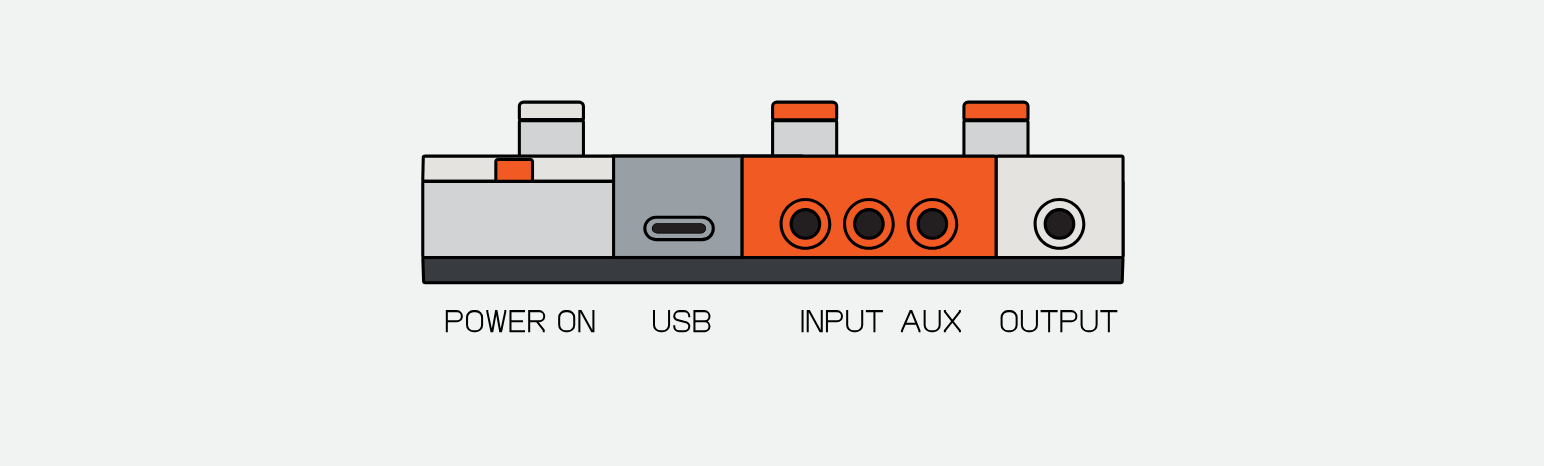

上部
本体上部には入力と出力があります。3.5 mmステレオ入力を使用して、他のEPシリーズ製品、テープレコーダー、スマートフォンのオーディオなど外部楽器を接続します。

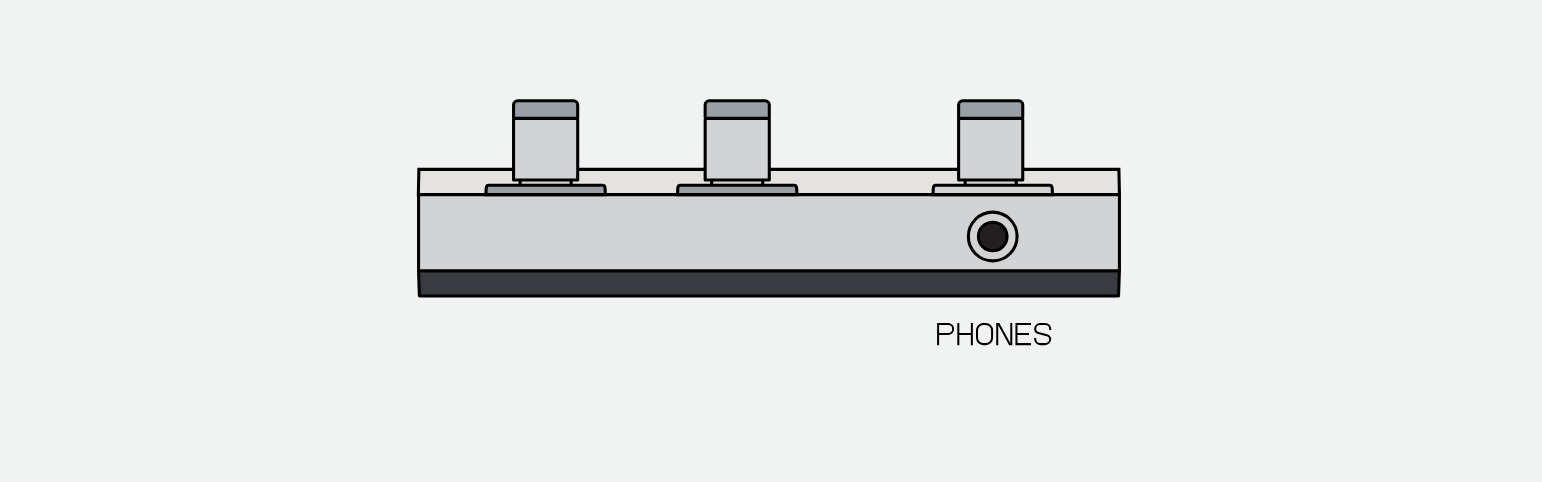

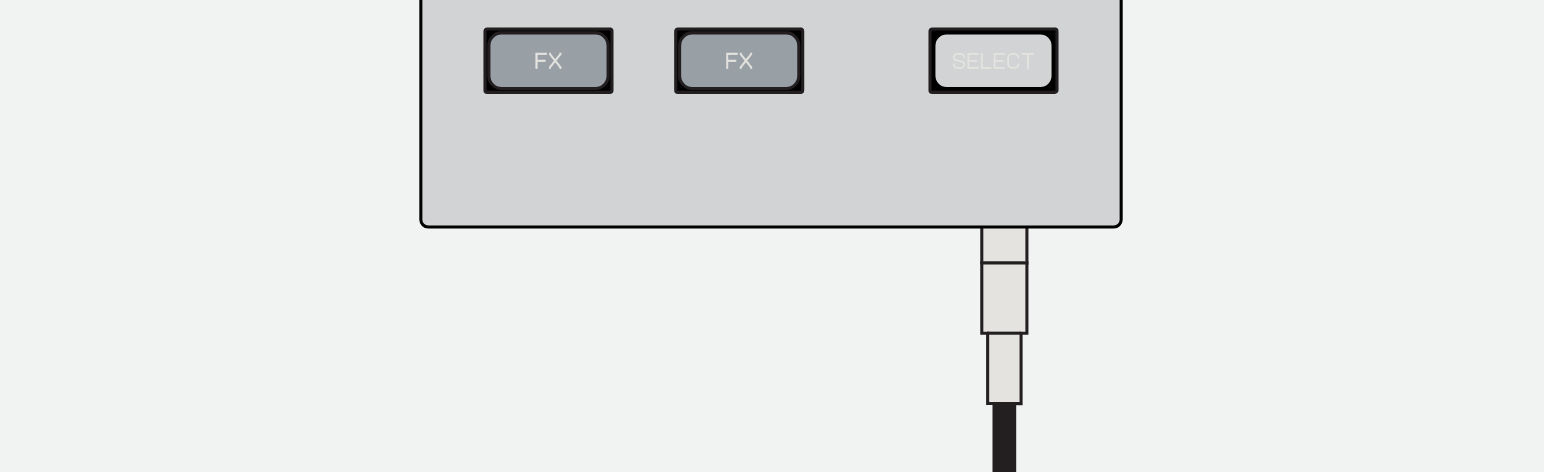

下部
AUX入力を使用した追加入力の接続、エフェクトユニットからの信号のミキサーへのリターン、またはミキサーをスタックしてチャンネル数を増やせます。出力には、ステレオ3.5 mmケーブルを使用してサウンドシステムを接続します。
入力

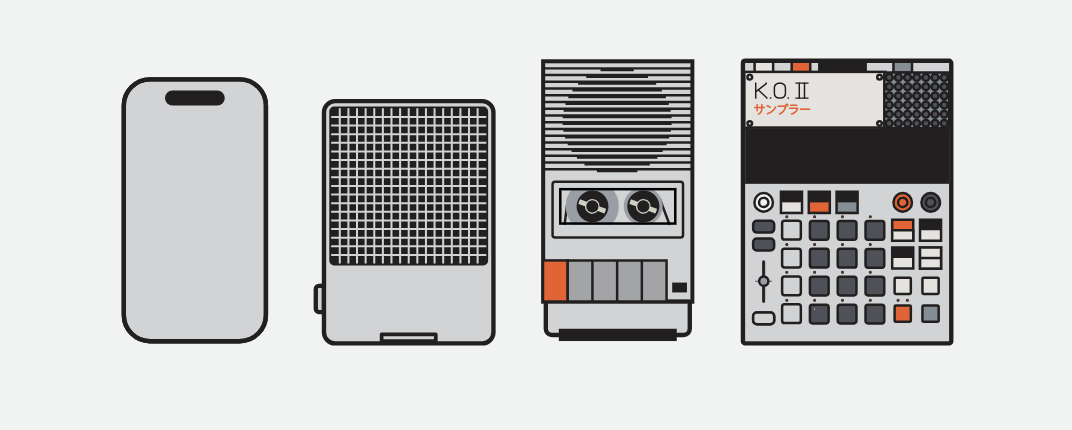

3.5 mmステレオ入力を使用して、外部楽器、レコードプレーヤー、テープレコーダー、スマートフォンのオーディオを接続します。
出力

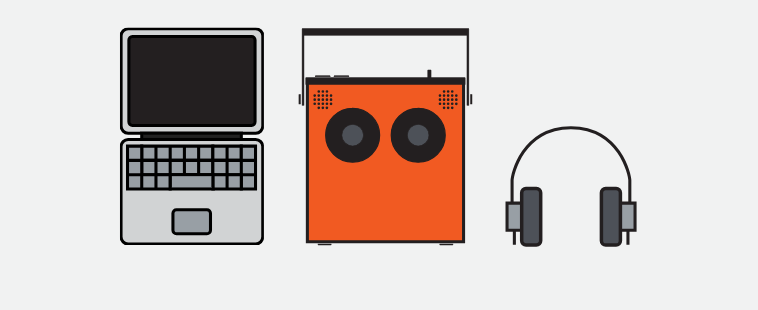

出力には、ステレオ3.5 mmケーブルを使用してサウンドシステム、ミキサー／サウンドカード、ヘッドフォンを接続します。

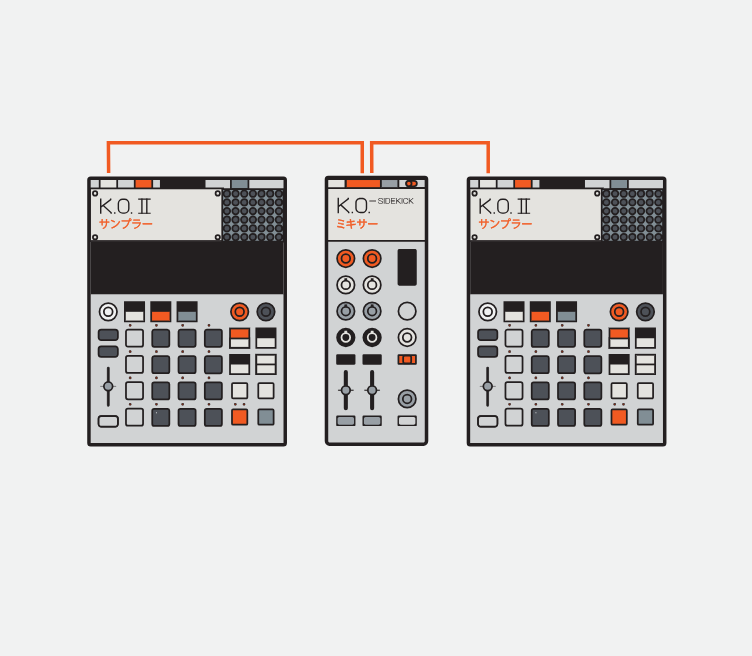

入力例
2台のko2デバイスをステレオ入力に接続し、2台のスタイルでセットアップを構築します。ライブパフォーマンスに最適です。

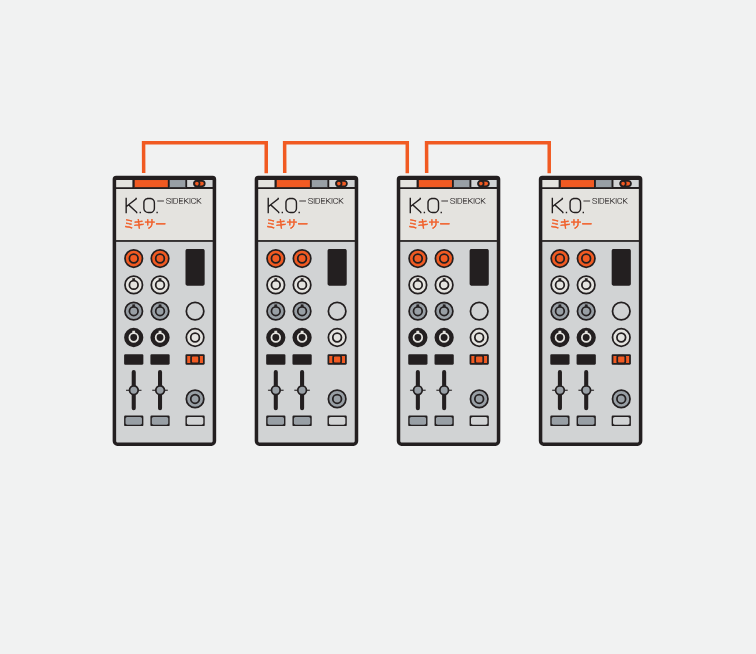

入力例
複数のK.O.–sidekickをスタックして、必要な数だけ入力をミックスします。
出力例

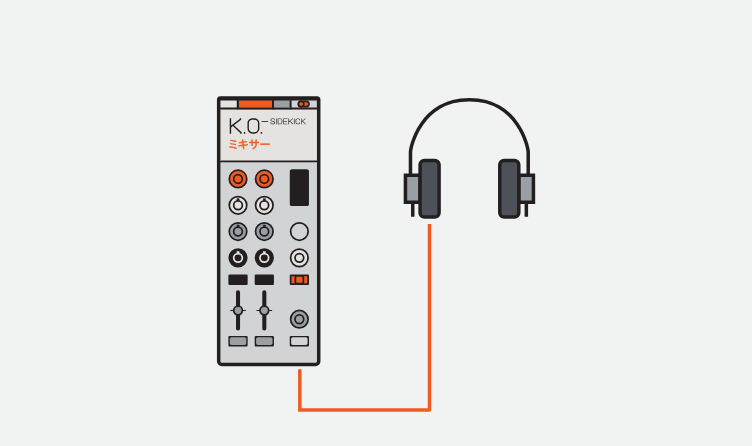

CUE出力にヘッドフォンを接続して、ミックスをモニタリングします。

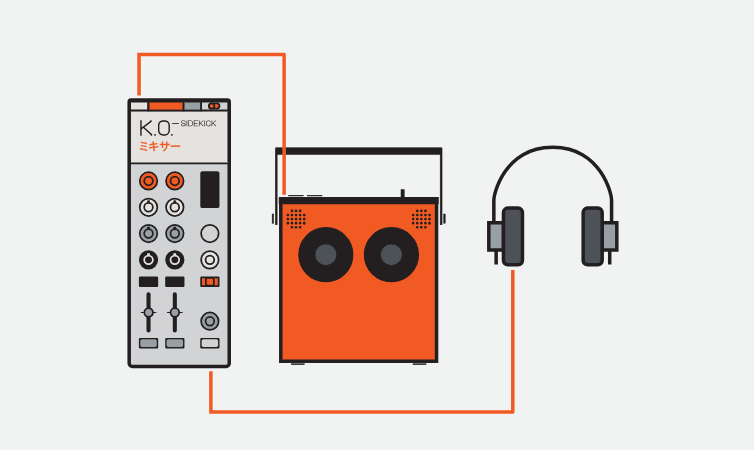

出力例
出力にスピーカーを直接接続してメインミックスを聴き、CUEにヘッドフォンを接続してチャンネルをプレビューします。
USB-C
USB-Cポートにより、K.O.–sidekickはMIDIコントローラー、8入力/4出力オーディオインターフェースとして動作し、外部MIDIデバイスからパラメーターを制御することもできます。

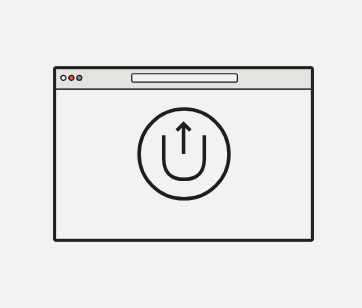

ファームウェア
USBはファームウェアの更新にも使用します。
参照元情報：EP 136 1.ハードウェア概要
https://www.minet.jp/ep-136-1-hardware-overview/
