RECTOR 50/100 製品パネル概要

RECTOR 50/100 製品パネル概要

このページでは、REACTOR 50/100 に搭載されているコントロールノブと接続端子を解説します。

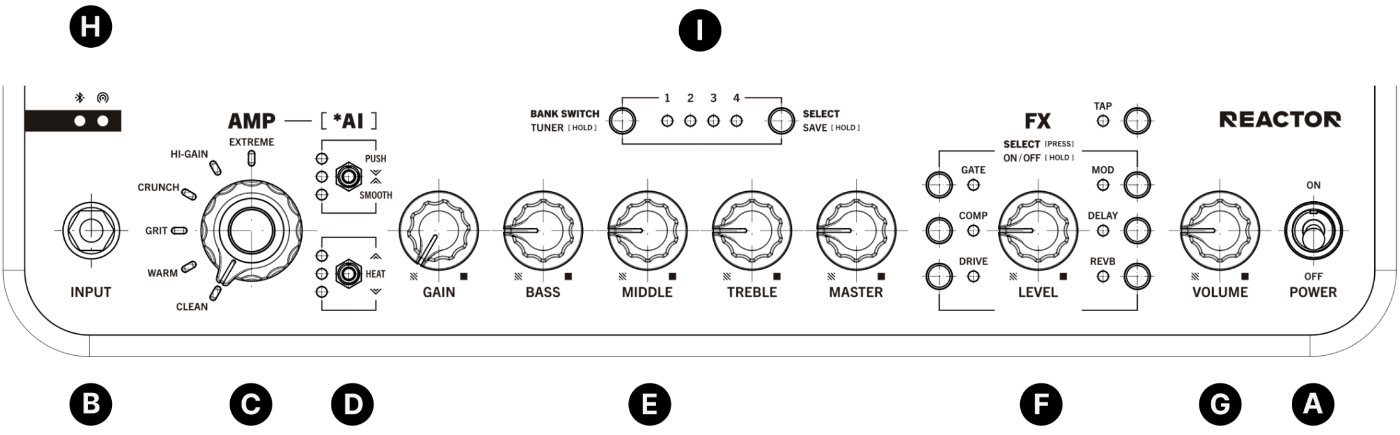

トップパネル


A - 電源スイッチ
スイッチを上にして電源オン、下にして電源オフにします。
ポップ音や不要なノイズを避けるため、起動前にボリュームノブが下がっていることをご確認ください。
B - 入力 (1/4インチ TS端子)
ここにギターを接続します。

C - アンプセレクター
ノブを回して、6つの異なるアンプスタイルから選択します。
各アンプには、デフォルトモードと、そのトーンスタイル向けにAIで最適化されたバリエーションが含まれます。
  • Clean
  • Warm
  • Grit
  • Crunch
  • Hi-Gain
  • Extreme
本体に登録するアンプはREACTORアプリから変更することが可能です。
D - Amp Intelligence スイッチ
  1. Push / Smooth（3ポジショントグル）
    1. Push: よりパンチと存在感のある音色へ変化、ミックスの中で抜けるサウンドに最適
    2. Smooth: アタックが柔らかく、落ち着いたトーン
  1. Heat（5段階トグル）：音量を大きく変えずに、弾き心地、ハーモニクス、ゲインを調整します。
    1. 上げるとより速くタイトなアタックと豊かなハーモニクスが付与されます
    2. 下げるとより滑らかで弾力のある弾き心地が得られます
E - アンプコントロール
これらのノブで現在のアンプ設定を調整します。
  • Gain
  • Bass
  • Middle
  • Treble
  • Master
F - FXコントロール
各エフェクトのボリュームやBPMを調節します
  • FXボタンをタップ：エフェクトを選択
  • FXボタンを長押し：オン/オフを切り替え
  • LEVEL：エフェクトレベルまたはミックスを調整
  • TAP：ディレイやモジュレーションのタイミングを同期
G - スピーカーボリュームコントロール
スピーカーとヘッドホン両方の全体出力音量を設定します。
ヘッドホンを接続すると、アンプが自動的に切り替わります。
H - ワイヤレスインジケーター
BluetoothとWi-Fi(REACTOR COntrol)の状態を示します。
  • 青/緑点灯 — 接続済み
  • 青/緑点滅 — ペアリング中
  • 消灯 — 未接続
I - プリセットセレクター
タップして現在のバンク内の4つのプリセットを順に切り替えられます。
変更した内容は長押しするで上書きして保存できる仕様です。
長押しでチューナーを起動することも可能です。


リアパネル

チュートリアル動画



リアパネル

J - AC入力・電源インレット
付属の電源ケーブルを接続します。
本製品は100～240V, 50/60Hz のAC入力に対応しております。
K - Power Control
スピーカー出力の出力レベルを調節します。
  • 1W: 個人練習に最適なバランス
  • 25W: ジャムセッションや小規模会場向けのバランス
  • 100W / 50W: ライブ演奏向けのフルパワー出力
L - Bluetooth ペアリングボタン
REACTOR本体とスマートフォン(iOS/ Android端末)やREACTOR Control を接続します。
  • タップ: Bluetoothでモバイルデバイスとペアリング
  • 長押し: REACTOR Controlフットスイッチとペアリング
Info
接続モードが異なると適正にペアリングが実行されないため、LEDの点滅パターンにご留意ください

M - フットコントロール
MIDIデバイスやREACTOR Control を接続します。
  • MIDI In — 標準的なMIDIコントローラーを接続し、プリセットやFXを切り替え
  • REACTOR Control — REACTOR Controlフットスイッチ（別売）を接続し、低レイテンシでコントロール
N - パワーアンプ入力（Power Amp In）
外部のモデラーやプリアンプを接続し、内部エフェクトをすべてバイパスしてREACTORをクリーンなパワーアンプとして使用します。
O - 出力（Output）
外部機器やヘッドフォンに接続します。
  • LINE OUT: ラインレベル（音量は固定となります）でミキサー、インターフェース、モニターに直接出力可能です。
  • HEADPHONES: 3.5mmステレオ出力となり、接続時にメインスピーカーが自動的にミュートされます。
P - FX Loop
お持ちのペダルやエフェクトをSend/Returnジャックに接続します。
REACTORアプリでシグナルチェーン内の位置やレベルを調整できます。
Q - USB-C 端子
USB-CケーブルでPCまたはMacに接続します。iOS / Android OS は非対応であることをご留意ください。
REACTOR 50/100はUSBオーディオインターフェースとして使用することが可能です。
Info
本製品のサンプルレート、ビットレートは 48000Hz/ 24bit で固定となります。
