ハードウェア各部（フロント/リアパネル）

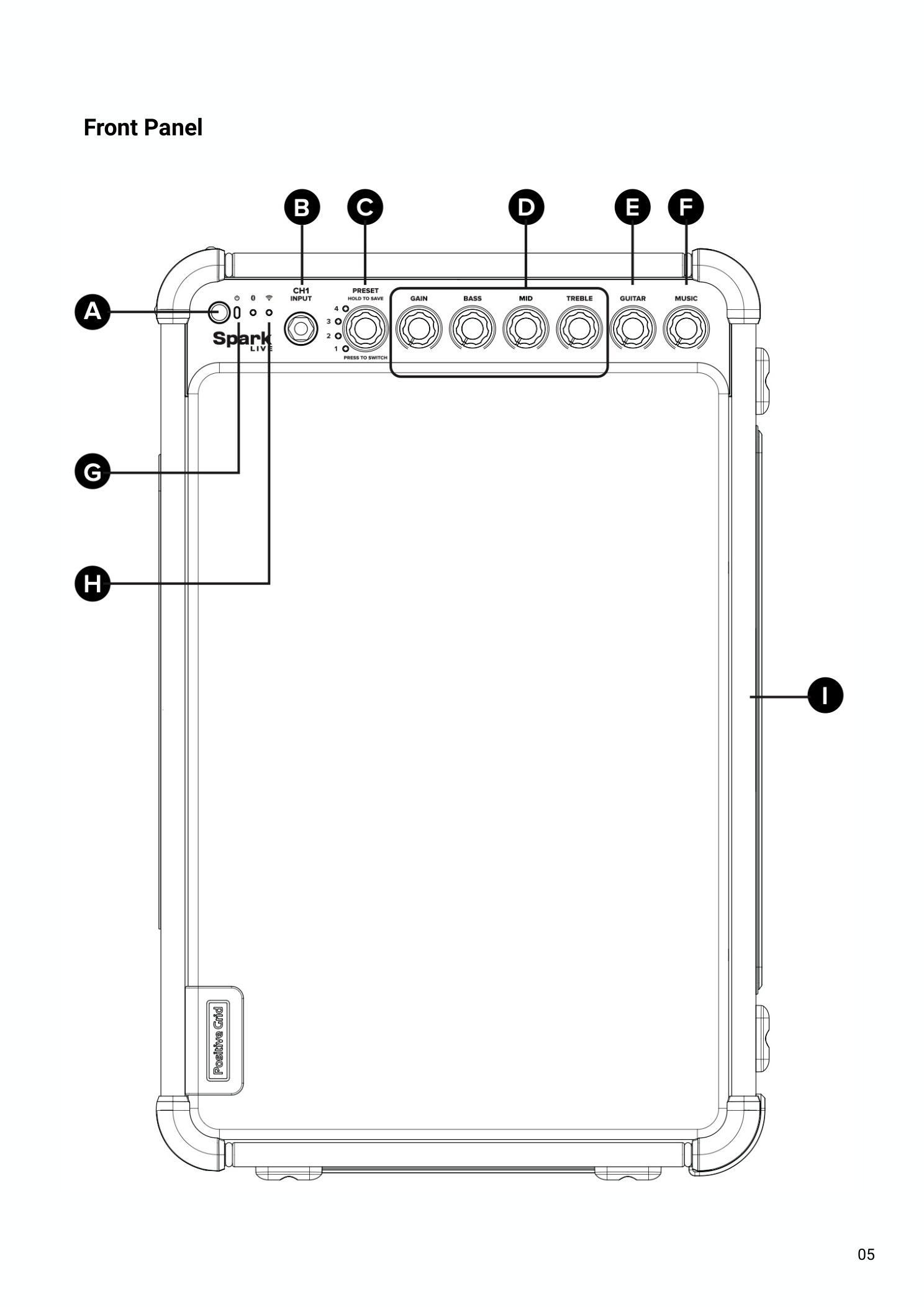

フロントパネル


A - 電源スイッチ
長押しでSpark LIVEの電源をオン/オフします。
B - 入力チャンネル1（1/4インチ）
CH1は3つのモードに対応しています。
  • スタンダード楽器モード（工場出荷時デフォルト）：一般的なエレキギター、アコースティックギター、ベース用
  • Hi-Z楽器モード：ハイゲイン/ハイアウトプットのピックアップや内蔵プリアンプを搭載したエレキギターやベース用
  • ライン入力モード：キーボードやDIボックス、外部エフェクトユニットのライン出力など、ライン出力レベルの信号を持つ機器用
C - チャンネル1用プリセットセレクター
CH1用に最大8つのプリセットをカスタマイズできます。ノブでプリセットを切り替え、ノブを押すことでレッド4種・グリーン4種のプリセットを切り替えられます。
D - アンプコントロール
現在のプリセットのアンプモデルのゲインとEQを調整します。
E - チャンネル1ボリュームコントロール
CH1全体のボリュームを調整します。
F - 音楽ボリュームコントロール
Bluetooth音楽再生およびUSBオーディオのボリュームを調整します。
G - 電源インジケーター
電源とバッテリー状態を示します。
  • バッテリー未装着時：赤色点灯＝電源オン
  • バッテリー装着時：緑色点灯＝電源オン/バッテリー50〜100%、黄色点灯＝バッテリー10〜50%、オレンジ色点灯＝バッテリー10%未満、緑/黄/オレンジの点滅＝充電中
H - ワイヤレスインジケーター
BluetoothおよびWi-Fi接続状況を示します。
  • 青/緑の点灯＝接続済み
  • 青/緑の点滅＝ペアリング中
I - スピーカースタンドマウント
Spark LIVEは35mm標準規格のスピーカースタンドに取り付け可能です。

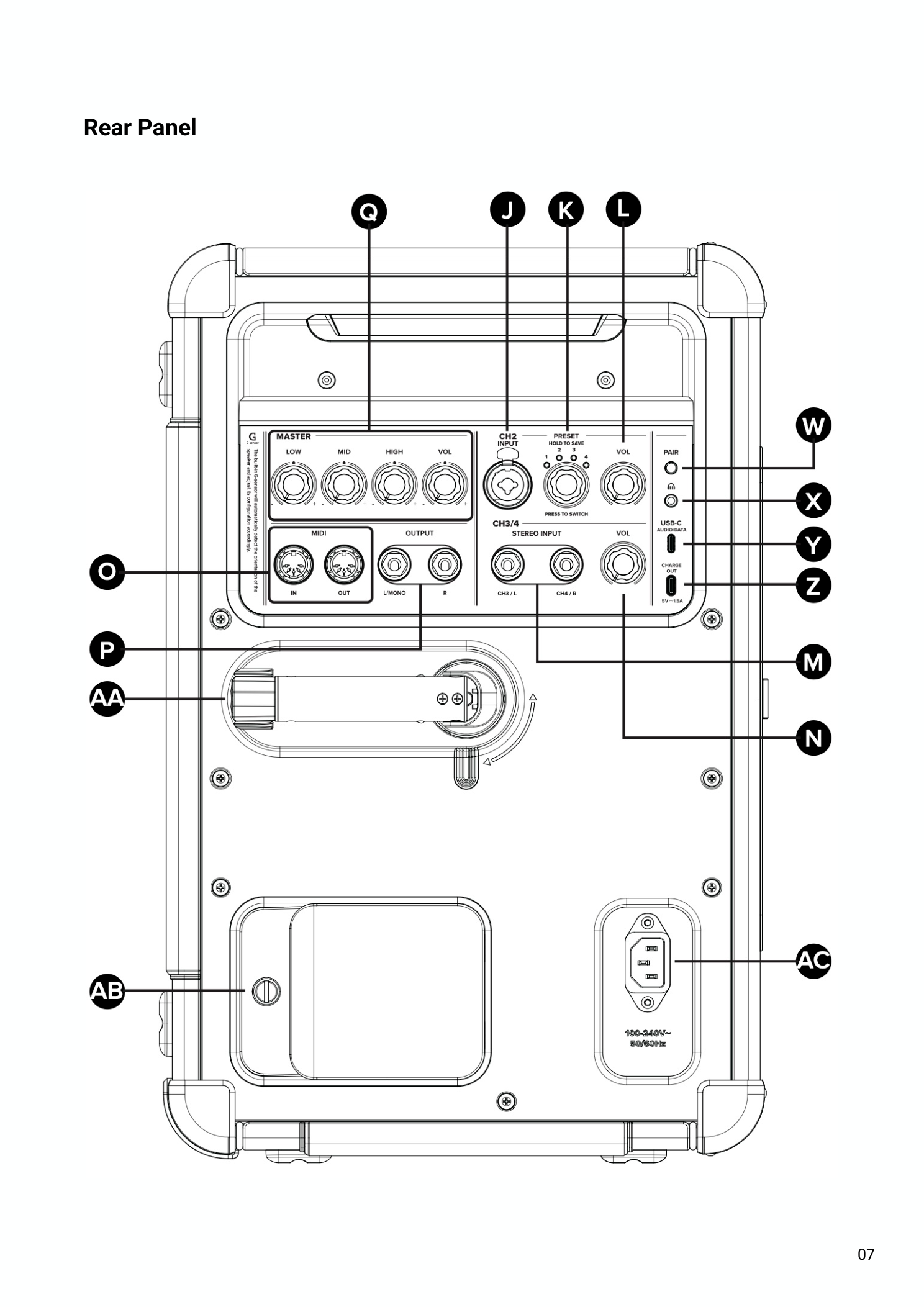

リアパネル


J - 入力チャンネル2（XLR / 1/4インチ コンボ）
CH2は標準XLRまたは1/4インチTSラインに対応するコンボソケットを備えています。各ポートは以下のモードに対応します。
XLR：
  • マイクモード（工場出荷時デフォルト）：標準的なダイナミックマイク用
  • ライン入力モード：キーボードやDIボックス、外部エフェクトユニットのライン出力などの機器用
1/4インチ TS：
  • スタンダード楽器モード（工場出荷時デフォルト）：一般的なエレキギター、アコースティックギター、ベース用
  • Hi-Z楽器モード：ハイゲイン/ハイアウトプットのピックアップや内蔵プリアンプを搭載したエレキギターやベース用
  • ライン入力モード：ライン出力レベルの信号を持つ機器用
K - チャンネル2用プリセットセレクター
CH2用に最大8つのプリセットをカスタマイズできます。ノブでプリセットを切り替え、ノブを押すことでレッド4種・グリーン4種のプリセットを切り替えられます。
L - チャンネル2ボリュームコントロール
CH2全体のボリュームを調整します。
M - 入力チャンネル3/4（1/4インチ）
CH3/4は1/4インチソケットを 1ペア備えています。ステレオ出力または2つのモノラル出力を接続できます。CH3/4は内蔵エフェクトに対応していません。対応モード：スタンダード楽器モード、Hi-Z楽器モード、ライン入力モード（工場出荷時デフォルトはスタンダード楽器モード）。
N - チャンネル3/4ボリュームコントロール
CH3/4全体のボリュームを調整します。このノブは両チャンネルを同時に制御し、個別調整はできません。
O - MIDIポート（標準5ピンDIN）
Input＝有線 MIDIコントローラーを接続して内蔵エフェクトなどを操作。Output＝別のSpark LIVEに接続して同期。
P - ラインアウト（1/4インチ）
PAシステムやオーディオインターフェースなど外部機器の入力に接続します。1系統のみ使用する場合はL/モノラル出力を使用してください。
Q - マスターEQ/ボリューム
Spark LIVE全体のEQとボリュームを調整します。
W - ペアボタン
押すと新しいデバイスとのBluetooth®ペアリングモードに入ります。長押しするとSpark Control Xとのペアリングモードに入ります。
X - ヘッドフォン出力（1/8インチ）
1/8インチジャックのヘッドフォンを接続します。
Y - USBオーディオポート（USB-C®）
付属のUSB-C®→USB-Aケーブルを使用してPC/Macに接続し、オーディオインターフェースとして使用します。
Z - 充電出力ポート（USB-C®）
モバイル機器を充電できます。バッテリーを長持ちさせるため、Spark LIVEがAC電源で動作している際にモバイル機器を充電することを推奨します。
AA - チルトスタンド
Spark LIVEをさまざまな角度・向きに配置するために使用します。
AB - バッテリースロット
Spark Battery（別売）を挿入します。
AC - 電源入力（IEC）
付属の電源コードをコンセントに接続します。

参照元情報：Spark LIVE - User Manual（ダウンロードページ、Positive Grid）
https://help.positivegrid.com/hc/en-us/articles/24274052636429#spark-live
