Spark EDGE - 02. ハードウェア各部（フロント/リアパネル）

Spark EDGE - 02. ハードウェア各部（フロント/リアパネル）

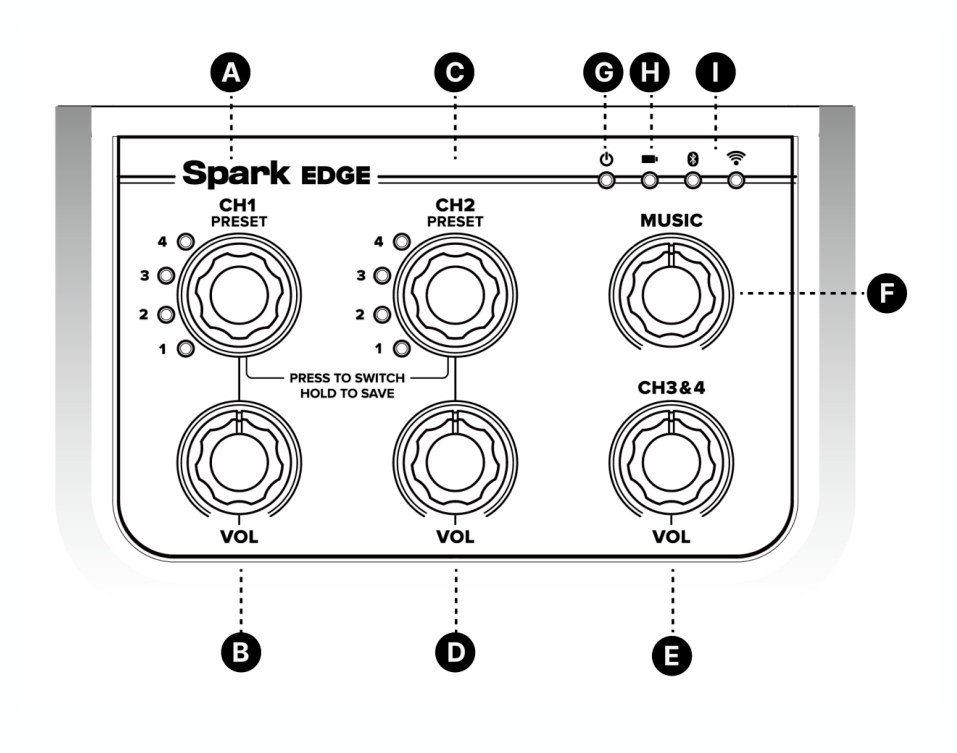

フロントパネル


A - チャンネル1用プリセットセレクター
CH1用に最大8種類のプリセットをカスタマイズ可能。ノブで切り替え、押すことで赤/緑各、4種のプリセットを切り替えます。
B - チャンネル1ボリュームコントロール
CH1全体の音量を調整します。
C - チャンネル2用プリセットセレクター
CH2用に最大8種類のプリセットをカスタマイズ可能。操作方法はAと同様です。
D - チャンネル2ボリュームコントロール
CH2全体の音量を調整します。
E - チャンネル3&4ボリュームコントロール
CH3/4の音量を調整します。両チャンネル同時制御となり、個別調整はできません。
F - ミュージックボリュームコントロール
Bluetoothミュージック再生およびUSBオーディオの音量を調整します。
G - パワーインジケーター
電源状態を表示します。電源オン時は赤色に点灯します。
H - バッテリーインジケーター（バッテリー装着時）
  • 緑色点灯：電源オン／バッテリー残量50-100%
  • 黄色点灯：電源オン／バッテリー残量10-50%
  • 赤色点灯：電源オン／バッテリー残量10%未満
  • 緑/黄/赤点滅：充電中
I - ワイヤレスインジケーター
BluetoothおよびWi-Fi接続状態を表示します。
  • 青/緑点灯：接続済み
  • 青/緑点滅：ペアリング中

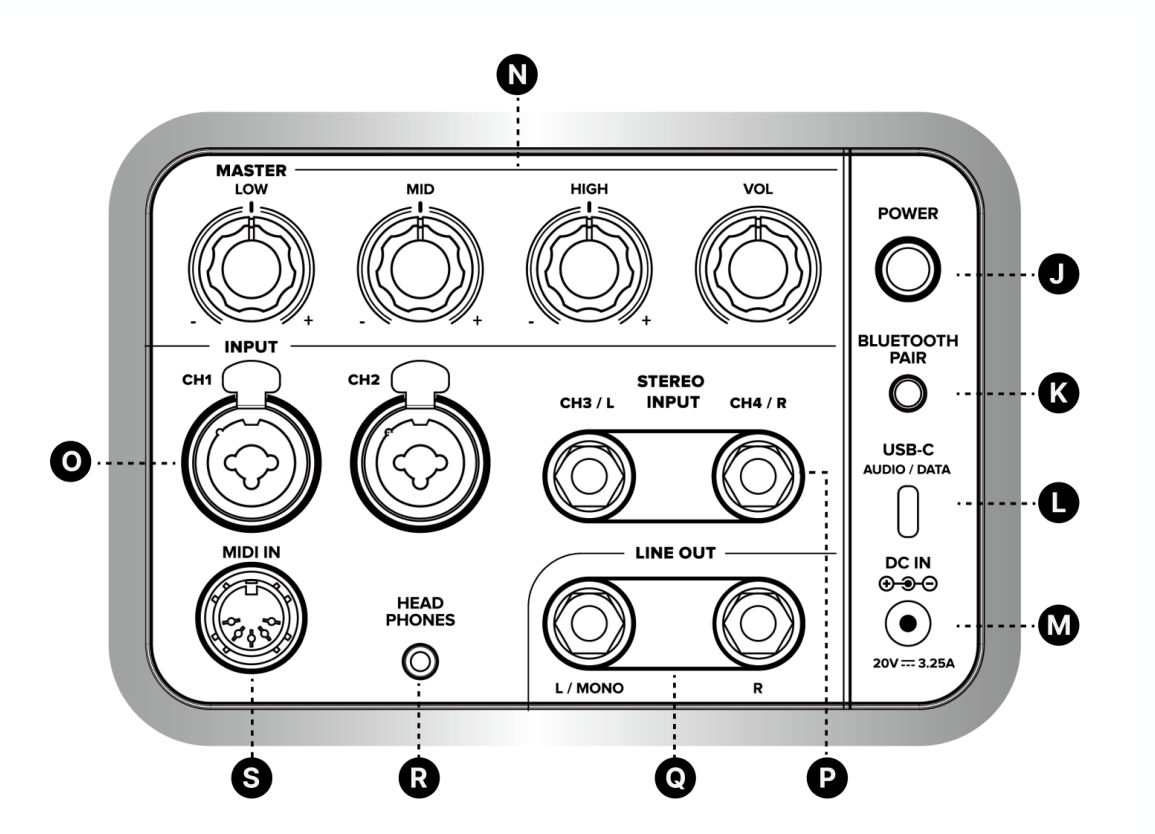

リアパネル


J - パワーボタン
長押しでSpark EDGEの電源をオン/オフします。
K - ペアボタン
新しいデバイスとペアリングする際は1回押し。Spark Control Xとペアリングする際は長押しします。
L - USBオーディオポート（USB-C®）
付属のUSB-C®ケーブルでパソコンに接続し、オーディオインターフェースとして使用します。
M - DC電源入力
付属のパワーアダプターでコンセントに接続します。Spark Battery装着時は充電も行われます。
N - マスターEQ／ボリューム
Spark EDGE全体のEQと音量を調整します。
O - 入力チャンネル1&2（XLR / 1/4"コンボ）
CH1/2は標準XLRまたは1/4"TSライン入力の両方に対応するコンボソケットを搭載しています。各ポートは複数モードに対応します。
  • XLR - マイクモード（初期設定）：標準的なダイナミックマイク用
  • XLR - ラインインモード：キーボードやDIボックス、外部エフェクトユニットのライン出力など、ライン出力レベルの信号を持つ機器用
  • 1/4" TS - スタンダードインストゥルメントモード（初期設定）：一般的なエレキギター、アコースティックギター、ベース用
  • 1/4" TS - Hi-Zインストゥルメントモード：高出力ピックアップや内蔵プリアンプを備えたエレキギター/ベース用
P - 入力チャンネル3/4（1/4"）
CH3/4は1/4"ソケット1対を搭載しています。ステレオ出力または2つのモノラル出力を接続できます。CH3/4は内蔵エフェクトに対応していません。CH3/4は複数モードに対応します。
  • スタンダードインストゥルメントモード（初期設定）：一般的なエレキギター、アコースティックギター、ベース用
  • Hi-Zインストゥルメントモード：高出力ピックアップや内蔵プリアンプを備えたエレキギター/ベース用
  • ラインインモード：キーボードやDIボックス、外部エフェクトユニットのライン出力など、ライン出力レベルの信号を持つ機器用
Q - ラインアウト（1/4"）
PAシステムやオーディオインターフェースなど、外部機器の入力に接続します。1つだけ出力が必要な場合はL/モノ出力を使用してください。※ラインアウトはSparkアプリからケーブル接続時に内蔵スピーカーをミュート/ミュート解除するよう設定可能です（本マニュアル第10章「デバイスカードと調整項目」参照）。
R - ヘッドフォン出力（1/8"）
1/8"ジャックのヘッドフォンを接続します。
S - MIDI入力ポート（標準5ピンDIN）
有線 MIDIコントローラーを接続し、内蔵エフェクトや他機能を制御します。

参照元情報：Spark EDGE User Manual V1.0.2 ダウンロードページ - Positive Grid Help Center
https://help.positivegrid.com/hc/en-us/articles/24274052636429#spark-edge
